製品概要
機能と利点
- 全機能内蔵16ビットD/Aコンバータ：
出力アンプ
埋込みツェナー電圧リファレンス - 全温度範囲で15ビットの単調増加性を保証
- マイクロプロセッサ・コンパチブル
シリアル入力またはバイト入力
ダブル・バッファ・ラッチ
高速書込みパルス（40ns）
- 積分直線性：±1LSB
- 非同期クリア機能（出力0V）
- シリアル出力端子でデイジーチェーン接続が可能
- ユニポーラまたはバイポーラ出力
- 低グリッチ：15nV-s
- 低THD＋N：0.009％
製品概要

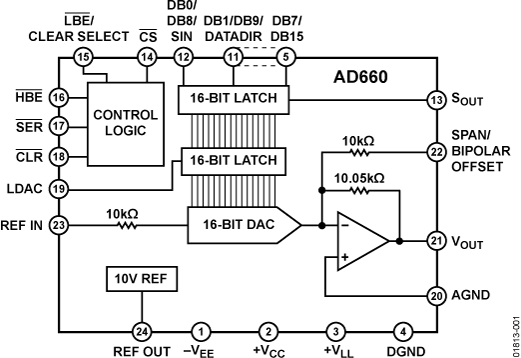

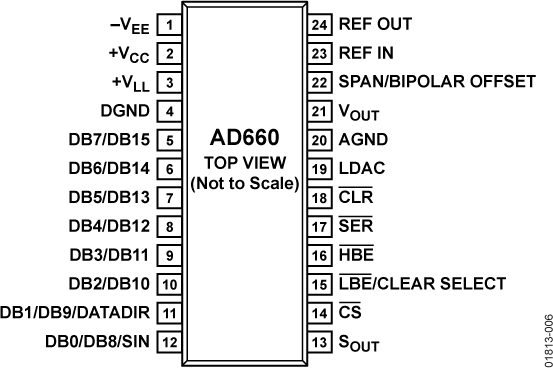

AD660 DACPORT®は、電圧リファレンス、ダブルバッファ・ラッチ、出力アンプを内蔵するフル機能の16ビット・モノリシックD/Aコンバータ（DAC）です。アナログ・デバイセズのBiMOS IIプロセスで製造されています。このプロセスにより、同一のチップ上に高精度のバイポーラ・リニア回路と低消費電力のCMOSロジック機能を集積化できます。
AD660のアーキテクチャにより、時間の経過と温度変動に対して15ビットの単調増加性を保証します。積分および微分非直線性は、それぞれ±0.003％（max）に維持します。オンチップの出力アンプは、フルスケール・ステップで1/2LSB以内までの精度で10µsの電圧出力セトリング・タイム特性を備えます。
AD660は、非常に柔軟性の高いデジタル・インターフェースを備えています。シリアル・モードを使用するか、または2つの8ビット・バイトとして、データをAD660にロードできます。これは、2つの機能を備える2本のデジタル入力ピンを使用して実行します。ピンの接続変更によって、シリアル・モードの入力フォーマットをMSBまたはLSBファーストに選択できます。シリアル出力ピンを使用し、データを入力ラッチから次のD/Aコンバータにシフトする方法によって、複数のAD660をデイジーチェーン接続できるため、SIN、CSおよびLDACに必要とされる制御ラインの数を最小限に抑えます。バイト・モードの入力フォーマットも、上位バイトまたは下位バイトのいずれかを最初にロードできるという点で柔軟性があります。ダブルバッファ・ラッチ構造の採用によって、データ・スキュー誤差の発生を抑え、マルチDACシステムで複数のD/Aコンバータ出力を同時にアップデートできます。
AD660には、5つのグレードがあります。ANおよびBNバージョンは－40～＋85℃の温度範囲で仕様規定しており、24ピン300ミル幅のプラスチックDIPパッケージを用意しています。ARおよびBRバージョンも同様に－40～＋85℃の温度範囲で仕様規定しており、パッケージは24ピンSOICです。SQバージョンはパッケージが24ピン300ミル幅のサーディップであり、MIL-STD-883規格適合タイプもあります。この仕様と試験条件については、AD660/883Bデータシートを参照してください。
製品のハイライト
- AD660は全機能内蔵の16ビットD/Aコンバータで、電圧リファレンス、ダブル・バッファ・ラッチおよび出力アンプをシングルチップ上に備えています。
- 内部のバンドギャップ・ツェナー・リファレンスは、±0.1%の最大誤差と±15ppm/℃の温度ドリフト性能を備えた10.000Vにレザートリミングされています。このリファレンスは外部のアプリケーションにとっても使用可能となっています。
- AD660の出力範囲はピンでプログラムすることができ、0V～10Vのユニポーラ出力範囲、または－10V～＋10Vのバイポーラ出力範囲を提供します。外部部品は一切必要としません。
- AD660はDCとACの両方で仕様規定されています。DC仕様には、±1 LSBのINL誤差と±1 LSBのDNL誤差が含まれています。AC仕様には、0.009%のTHD+Nと83dBのSNRが含まれています。
- AD660上のダブル・バッファされたラッチは、データ・スキュー誤差を排除し、マルチDACアプリケーションで、複数DACを同時にアップデートすることを可能としています。
- クリア機能は、DACがユニポーラまたはバイポーラ・モードのどちらで動作しているかに関わらず、同期して出力を0Vに設定することができます。
- 出力アンプは、フルスケール・ステップで±½ LSBには10μs以内にセトリングし、全温度範囲にわたって1LSBステップでは2.5μs以内でセトリングします。出力グリッジは、フルスケール・ステップがロードされたとき、15nV-s（typ）と仕様化されています。
