AD654

VF(電圧 / 周波数)コンバータ、低価格、モノリシック

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.15
特長
  • 低価格
  • 単電源または両電源:
    5~36V、±5~±18V
  • フルスケール周波数:500kHz(max)
  • 必要な外部部品数は最少
  • 多機能の入力アンプ
    プラスまたはマイナス電圧モード、
    マイナス電流モード、
    高入力インピーダンス、低ドリフト
  • 低消費電力:2mA(無負荷時電源電流)
  • 低オフセット:1mV
製品概要
show more Icon

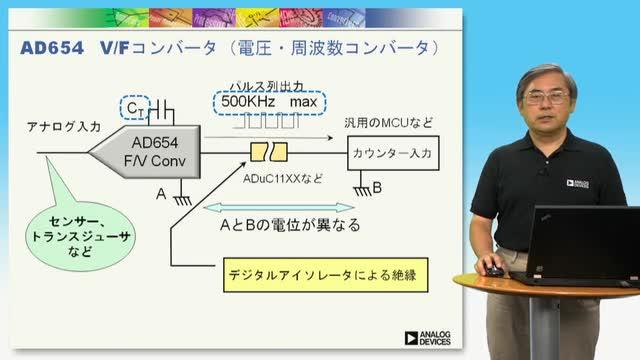

AD654はモノリシックのV/Fコンバータで、入力アンプ、高精密の発振器システム、高電流の出力段で構成されています。1つのRCネットワークを外付けするだけで、最大500kHzの任意のフルスケール(FS)周波数および最大±30Vの任意のフルスケール入力電圧を設定できます。直線性誤差は、250kHzのフルスケール周波数時にわずか0.03%で、80dBのダイナミック・レンジ動作を保証しています。デバイス全体の温度係数(外付け部品の影響を除く)は、±50ppm/℃(typ)です。AD654は5~36Vの電圧範囲の単電源で動作し、静止時の消費電流はわずか2.0mAです。

低ドリフトの入力アンプ(4µV/℃:typ)により、熱電対やストレンゲージなどの微小な信号から直接動作することが可能で、同時に高い入力抵抗値(250MΩ)性能も発揮します。AD654は大部分のV/Fコンバータとは異なり、方形波出力を供給し、最大12のTTL負荷、光カプラー、長いケーブル、またはこれらと同様な負荷を駆動できます。
