製品概要
機能と利点
- レーザ･トリムされた高精度
0.5％（max）誤差（AD636K）
1.0％（max）誤差（AD636J） - 広い応答特性
AC信号のRMS値をDC信号に計算、
1MHz、－3dB帯域：VRMS＞100mV、
クレスト・ファクタ6で誤差0.5％
- 真のRMS / DC変換
- 200mVフルスケール
- 50dBレンジでデシベル出力
- 低消費：800μA無負荷時電流
- 単電源または両電源動作
- 低価格
製品概要

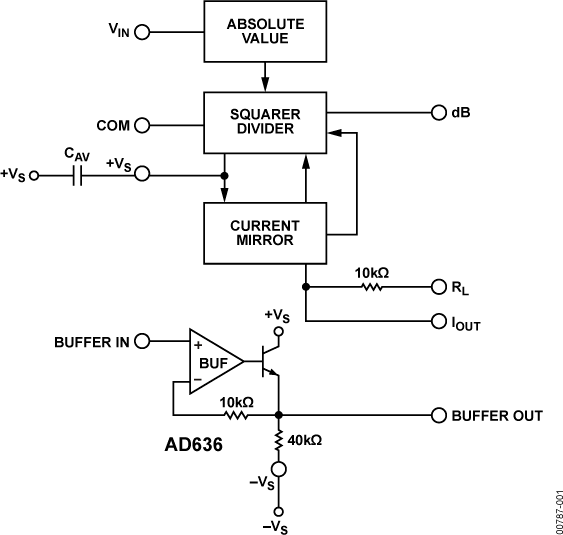

AD636は、低レベル信号で真のRMS-DC変換を実行する低電力モノリシックICです。コストが高いハイブリッド式またはモジュール式のユニットと同等もしくはそれ以上の性能を提供します。AD636は、0～200mV rmsの信号レンジで仕様が規定されています。最大6のクレスト・ファクタに0.5％未満の追加誤差で対応できるため、複雑な入力波形を正確に測定できます。低消費電流要件（標準で800μA）により、AD636はバッテリ駆動の携帯型計測器器で使用できます。電源電圧範囲が広く、±2.5～±16.5Vまたは＋5～＋24Vの単電源が可能です。入出力端子は完全に保護されています。入力信号が電源電圧を超えても、デバイスを損傷することはありません（電源電圧がなくても入力信号を受け付けることができます）。また、出力バッファ・アンプが短絡に対して保護されています。
AD636には補助dB出力が含まれています。RMS出力の対数に相当する内部回路ポイントからこの信号を取ります。外部からの供給電流で0dBの基準レベルを設定し、0dBm（774.6mV）～－20dBm（77.46mV）の範囲の任意の入力レベルに対応するようにユーザが選択できます。周波数応答の範囲は、1.2MHz（0dBmレベル時）～10kHz以上（－50dBm時）です。
AD636は使いやすい設計になっています。工場でウェハー・レベルのトリミングが行われ、優れた入出力オフセット、正 / 負波形の対称性（DC反転誤差）、200mV rmsのフルスケール精度を実現します。絶対定格精度を得るのに外部トリミングは必要ありません。

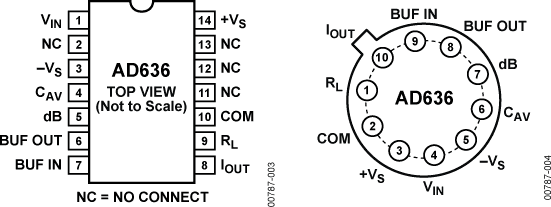

AD636には2つの精度グレードがあります。読取り誤差の合計は、AD636Jが±0.5mV±0.06％、AD636Kが±0.2mV±0.3％以内の精度です。どちらのバージョンも0～＋70℃の温度範囲で仕様が規定されており、ハーメチック・シールドの14ピンDIPまたは10ピンのTO-100メタル・キャン・タイプのいずれかで提供しています。チップもあります。
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
AN-268: 測定を容易にするRMS/DCコンバータ3/23/2010
-
FAQ7/26/2017
-
間違えないで - 2乗平均平方根ですよ！2/1/2010
-
VFBにするべきかCFBにするべきか、それが問題だ！1/1/2010
ツールおよびシミュレーション
SPICE Model
CIR
AD636P SPICE Macro Model
5.21 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD636JDZ | 材料宣誓書（MD） | 信頼性データ | 14-Lead Side Brazed CerDIP | |
| AD636JHZ | 材料宣誓書（MD） | 信頼性データ | 10-Lead TO-100 | |
| AD636KDZ | 材料宣誓書（MD） | 信頼性データ | 14-Lead Side Brazed CerDIP | |
| AD636KHZ | 材料宣誓書（MD） | 信頼性データ | 10-Lead TO-100 | |
| ウェハ・ファブリケーション・データ |
