AD5370: シリアル入力の40チャンネル16ビット電圧出力DAC (Rev. 0)1/1/2000PDF977 kB
製品概要
機能と利点
- 64ピンLFCSPまたは64ピンLQFPのパッケージを採用した40チャンネルのDAC
- 16ビットの単調性を保証
- VREF （20V）の4倍の最大出力電圧範囲
- 公称出力電圧範囲：－4V～＋8V
- 複数の独立な出力範囲が可能
- システム・キャリブレーション機能によりオフセットとゲインをユーザ設定可能
- チャンネルのグルーピング機能とアドレシング機能
- サーマル・シャットダウン機能
- DSP／マイクロコントローラ互換のシリアル・インターフェース
- SPIシリアル・インターフェース
- 2.5V～5.5Vのデジタル・インターフェース
- デジタル・リセット（RESET）
- ユーザ定義のSIGGNDxに対するクリア機能
- DAC出力の同時更新
製品概要
AD5370は、1個の64ピンLFCSPパッケージまたは64ピンLQFPパッケージに16ビットDACを40個内蔵しています。このデバイスのバッファ付き電圧出力は、リファレンス電圧の4倍の振幅まで出力可能です。各DACチャンネルのゲインとオフセットは、独立に調節して誤差を除去することができます。このデバイスでは8個のDACからなる5グループに分けてあるため、これまでにない柔軟性を提供します。3チャンネルのオフセットDACにより、ブロックの出力範囲が調整できます。グループ0はオフセットDAC 0により、グループ1はオフセットDAC 1により、グループ2～グループ4はオフセットDAC 2により、それぞれ調整することができます。AD5370の動作は、VSS＝－16.5V～－4.5VとVDD＝＋9V～＋16.5Vの広い電源範囲で保証されています。出力アンプ・ヘッドルーム条件は、負荷電流1mAで1.4V 動作です。
AD5370は、SPI、QSPI™、MICROWIRE™、DSPの各インターフェース規格と互換性を持つ高速シリアル・インターフェースを内蔵し、最大50MHzのクロック速度で動作することができます。
DACレジスタは、新しいデータを受け取ったときに更新されます。すべての出力は、LDAC入力をロー・レベルにすることにより、同時に更新することができます。各チャンネルには、プログラマブルなゲインとオフセットの調整レジスタがあるため、ゲイン誤差とオフセット誤差を除去することができます。
バッファ付きの各DAC出力では、内部でSIGGNDx外部入力を基準としてゲインが決定されています。また、DAC出力はCLRピンを使って切り替えて、SIGGNDxに接続することもできます。
アプリケーション
- 自動テスト装置（ATE）のレベル設定
- 可変光減衰器（VOA）
- 光スイッチ
- 工業用制御システム
- 計測機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

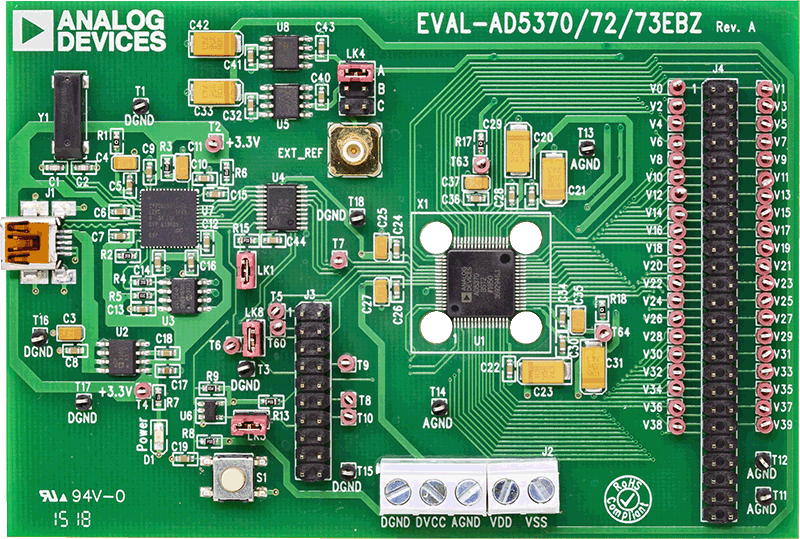

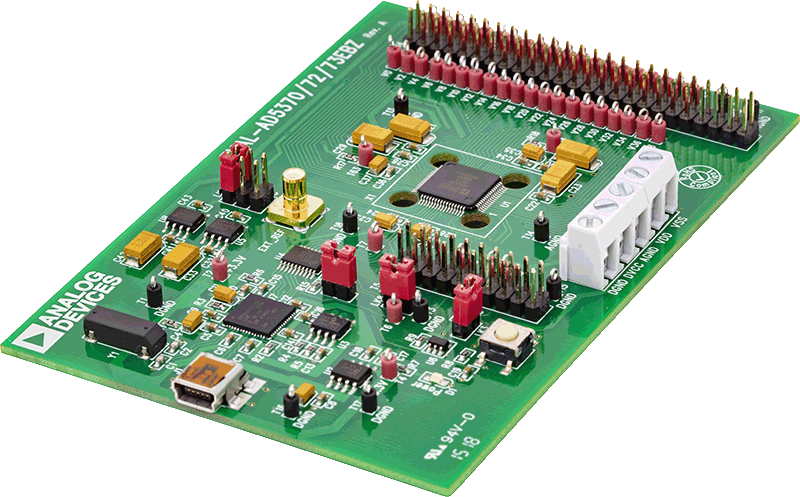

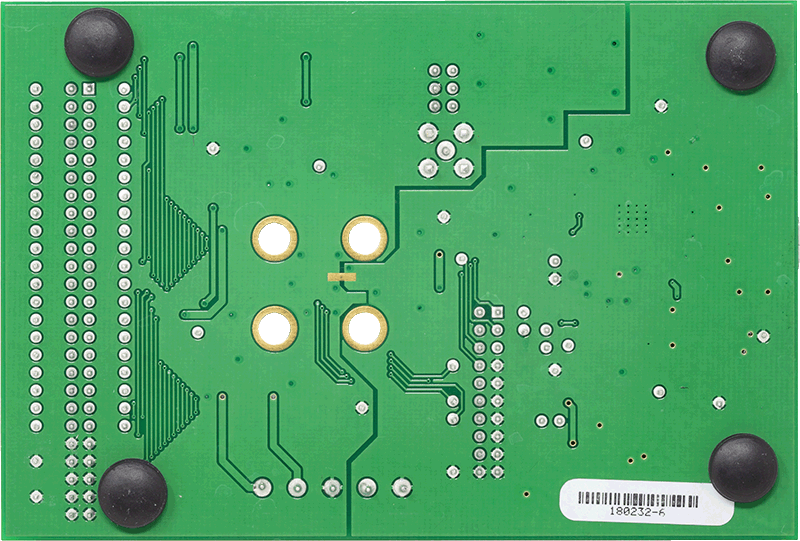

評価キット (1)
参考資料
-
Extending the denseDAC™ Multichannel D/As3/8/2008PDF1100 kB
-
denseDAC™マルチチャンネルD/Aコンバータの拡張1/1/2000PDF
-
FAQ7/26/2017
-
D/Aコンバータの基本的なキャリブレーション方法6/1/2008 アナログ・ダイアログ
ソフトウェア & システム
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD5370BCPZ | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD5370BCPZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 64-Lead LFCSP (9mm x 9mm w/ EP) | |
| AD5370BSTZ | 材料宣誓書（MD） | 信頼性データ | 64-Lead LQFP (10mm x 10mm) | |
| AD5370BSTZ-REEL | 材料宣誓書（MD） | 信頼性データ | 64-Lead LQFP (10mm x 10mm) | |
| ウェハ・ファブリケーション・データ |
