AD5040

14ビット nanoDAC®コンバータ、出力バッファ付き、3V / 5V、電圧出力、SOT-23パッケージで最高精度

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 8ピンSOT-23パッケージで提供
  • 14ビット精度:最大1LSBのINL(出力バッファを含む)
  • 2種類のパワーダウン機能を用意
  • パワーアップ時の低グリッチ
  • クロック速度が最大30MHzの高速シリアル・インターフェース

製品概要
show more Icon

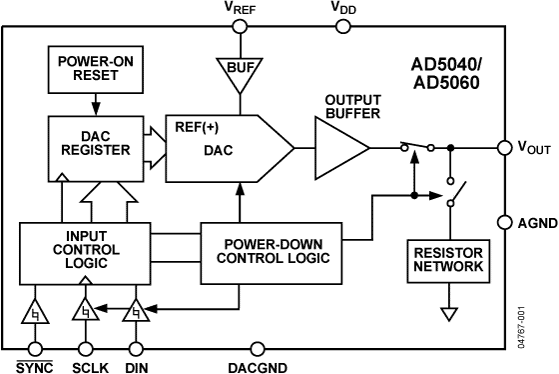

nanoDAC®製品ファミリーの1つであるAD5040は、SOT-23パッケージ、最高精度、14ビットのバッファ電圧出力シングルDACです。

14ビットDACと高性能の出力バッファをSOT-23パッケージに内蔵することにより、AD5040は最大で1LSBのINL直線性誤差を維持するため、オープン・ループ制御または高精度のゲインおよびオフセットなどが要求される高性能アプリケーションに最適です。このデバイスには、最大30MHzのクロック速度で動作する融通性に優れた3線式シリアル・インターフェースがありますが、これは標準のSPI™、QSPI™、MICROWIRE™、DSPインターフェース規格と互換です。AD5040のリファレンス電圧は外部のREFピンから供給し、しかもリファレンス・バッファがチップに内蔵されているため、デバイスの利用が簡単になります。AD5040にはパワーオン・リセット回路が組み込まれており、モデルに応じてパワーアップ時にDAC出力を必ず0V(またはミッドスケール電圧)に設定し、デバイスへの有効な書込みが実行されるまでその状態を維持します。このデバイスにはさらに、5Vの電源時にその消費電流を1μAまで低減するパワーダウン機能もあり、パワーダウン・モード時には出力端子を内蔵バッファから切り離し、出力端子をソフトウェアで選択された内部の負荷(DACの負荷からみた入力インピーダンス)に接続することができます。パワーダウン・モードはシリアル・インターフェースを介してアクティブ状態となり、パワーアップ時に発生するグリッチが非常に低くなります。

製品ハイライト

  1. 8ピンSOT-23パッケージで提供
  2. 14ビット精度:最大1LSBのINL(出力バッファを含む)
  3. パワーアップ時の低グリッチ
  4. クロック速度が最大30MHzの高速シリアル・インターフェース
  5. 2つのパワーダウン・モードが利用可能

アプリケーション

  • プロセス制御
  • データ・アクイジション・システム
  • バッテリ駆動の携帯型計測器
  • ゲインおよびオフセットのデジタル調整
  • プログラマブル電圧源および電流源
  • プログラマブル減衰器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

評価用キット 1

reference details image

EVAL-AD504X-506X

AD5040/AD5060、AD5061、および AD5062 用評価用ボード

zoom

EVAL-AD504X-506X

AD5040/AD5060、AD5061、および AD5062 用評価用ボード

AD5040/AD5060、AD5061、および AD5062 用評価用ボード

機能と利点

  • AD5040/AD5060、AD5061、または AD5062 用のフル機能の評価用ボード
  • オンボード・リファレンス
  • さまざまなリンク・オプション
  • アナログ・デバイセズの EVAL-SDP-CB1Z システム・デモンストレーション・プラットフォーム(SDP)と組み合わせての PC 制御

製品の詳細

評価用ボードは、AD5040/AD5060、AD5061、または AD5062 のプロトタイプを迅速にし、設計時間を短縮します。AD5040/AD5060、AD5061、および AD5062 は 2.7 V ~ 5.5 V の単電源で動作します。ADR444 は、4.096 V のリファレンス・ソースとしてオンボードで提供されます。


AD5040/AD5060、AD5061、および AD5062 の完全なデータについては、該当するデータシートを参照してください。評価用ボードを使用する際は、ユーザー・ガイド UG-923 とこれらのデータシートを参照してください。


評価用ボードは SDP ボードを介して PC の USB ポートに接続します。評価用ボードに付属のソフトウェアによって、AD5040/AD5060、AD5061、または AD5062 をプログラミングできます。


評価用ボードは、EVAL-SDP-CB1Z Blackfin® SDP コントローラ・ボード(SDP-B)と互換性があります。
