AD4116

単電源、24ビット、±10V、10MΩ入力およびバッファ付き低レベル入力のシグマ・デルタADC

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$10.31
特長
  • 内蔵アナログ・フロント・エンドを備えた24ビットADC
    • 高速かつ柔軟な出力レート:1.25SPS~62.5kSPS
    • チャンネル・スキャン・データ・レート
      • チャンネルあたり12,422SPS(80μsのセトリング、sinc5 + sinc1)
      • チャンネルあたり20,618SPS(48μsのセトリング、sinc3)
      • 50Hzと60Hzの除去比:チャンネルあたり20SPSで85dB
  • ±10Vの入力、6つの差動および11つのシングルエンド
    • ピンの絶対最大定格:±65V
    • 入力ピンの絶対電圧:最大±20V
    • ​インピーダンス:≥10MΩ
  • 低レベルの直接ADC入力
    • ±VREF入力、2個の差動入力または4個のシングルエンド入力
    • 入力ピンの絶対電圧、AVDD~AVSS
    • 真のレールtoレール・アナログ入力バッファ
  • 2.5Vのリファレンスを内蔵
    • 精度:25°Cで±0.12%、ドリフト:±5ppm/°C(代表値)
  • 内部または外部クロック
  • 電源
    • AVDD~AVSS = 4.5V~5.5V
    • IOVDD~DGND = 2V~5.5V
    • 合計IDD(AVDD + IOVDD)= 6.15mA
  • 温度範囲:−40°C~105°C
  • 3線式または4線式のシリアル・デジタル・インターフェース(シュミット・トリガ付きSCLK)
    • SPI、QSPI、MICROWIRE、DSP互換
製品概要
show more Icon

AD4116は、低消費電力、低ノイズ、24ビットのシグマ・デルタ(Σ-Δ)A/Dコンバータ(ADC)で、6個の完全差動または11個のシングルエンドの高インピーダンス(≥10MΩ)で±10Vバイポーラ電圧入力に対応するアナログ・フロント・エンド(AFE)を内蔵しています。追加の2個の差動または4個のシングルエンド/疑似差動の直接ADC入力によって、より低い入力レンジで優れた性能を実現します。

また、このデバイスはアナログおよびデジタルの主要なシグナル・コンディショニング・ブロックを内蔵しており、使用するアナログ入力チャンネルごとに8つの個別設定が可能です。最大16個のチャンネルを同時に有効にできます。チャンネルは、標準アナログ電圧入力または低レベルの直接ADC入力として定義されます。AD4116の最大チャンネル・スキャン・レートは、sinc5 + sinc1フィルタを使用した場合では12,422SPS(80μs)、sinc3フィルタを使用した場合ではチャンネルあたり20,618SPS(48μs)です。

低ドリフト(5ppm/°C)の2.5V埋め込み内部バンド・ギャップ・リファレンス(出力リファレンス・バッファ付き)によって、外付け部品数を削減できます。

出力データ・レート27.27SPSでの、50Hzと60Hzの同時除去など、デジタル・フィルタにより柔軟な設定を実現できます。様々なフィルタ設定の中から、アプリケーションの各チャンネルの要求に応じた選択が可能です。ADCは、自動チャンネル・シーケンサにより、イネーブルされた各チャンネルの切替えを行います。

AD4116の高精度性能は、アナログ・デバイセズが独自に開発したiPassives®技術の実装により実現しています。

AD4116は単電源で動作し、ガルバニック絶縁アプリケーションに容易に導入可能です。仕様規定されている動作温度範囲は−40°C~+105°Cです。このデバイスは、6mm × 6mmの40ピンLFCSPパッケージに収容されています。

アプリケーション

  • プロセス制御
  • PLC/DCSモジュール
  • 計測器および測定

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$10.31

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD4116BCPZ
  • HTML
  • HTML
AD4116BCPZ-RL7
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

評価用キット 1

reference details image

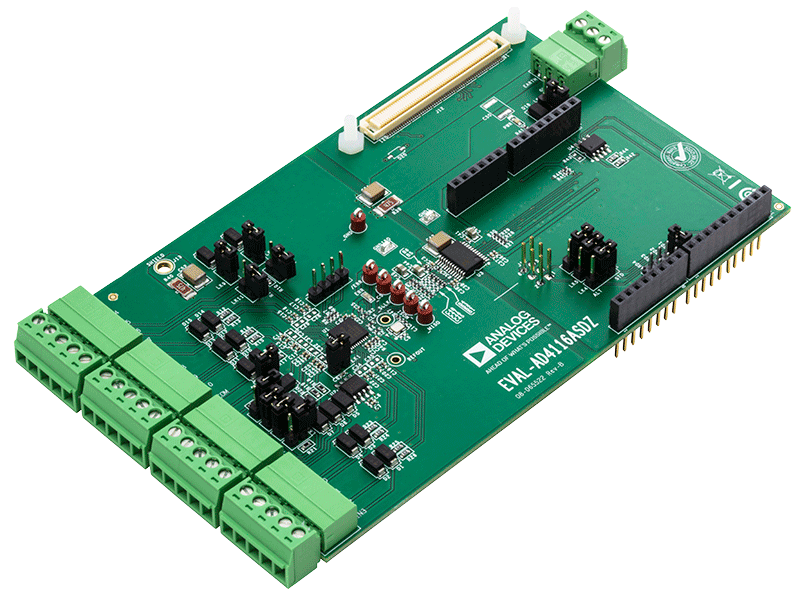

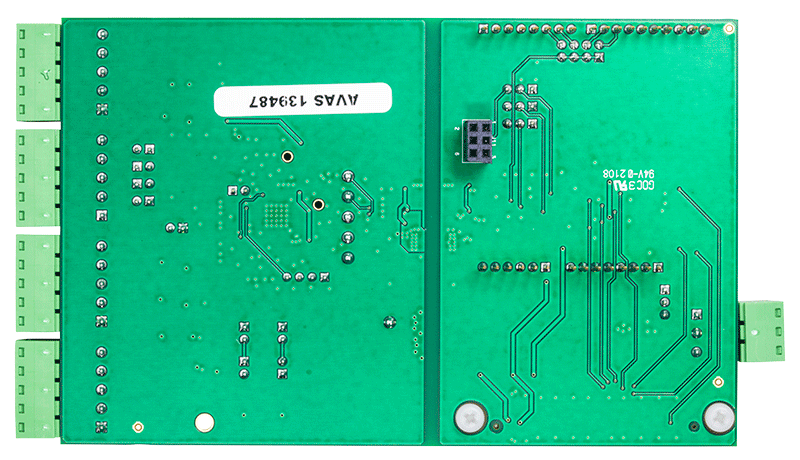

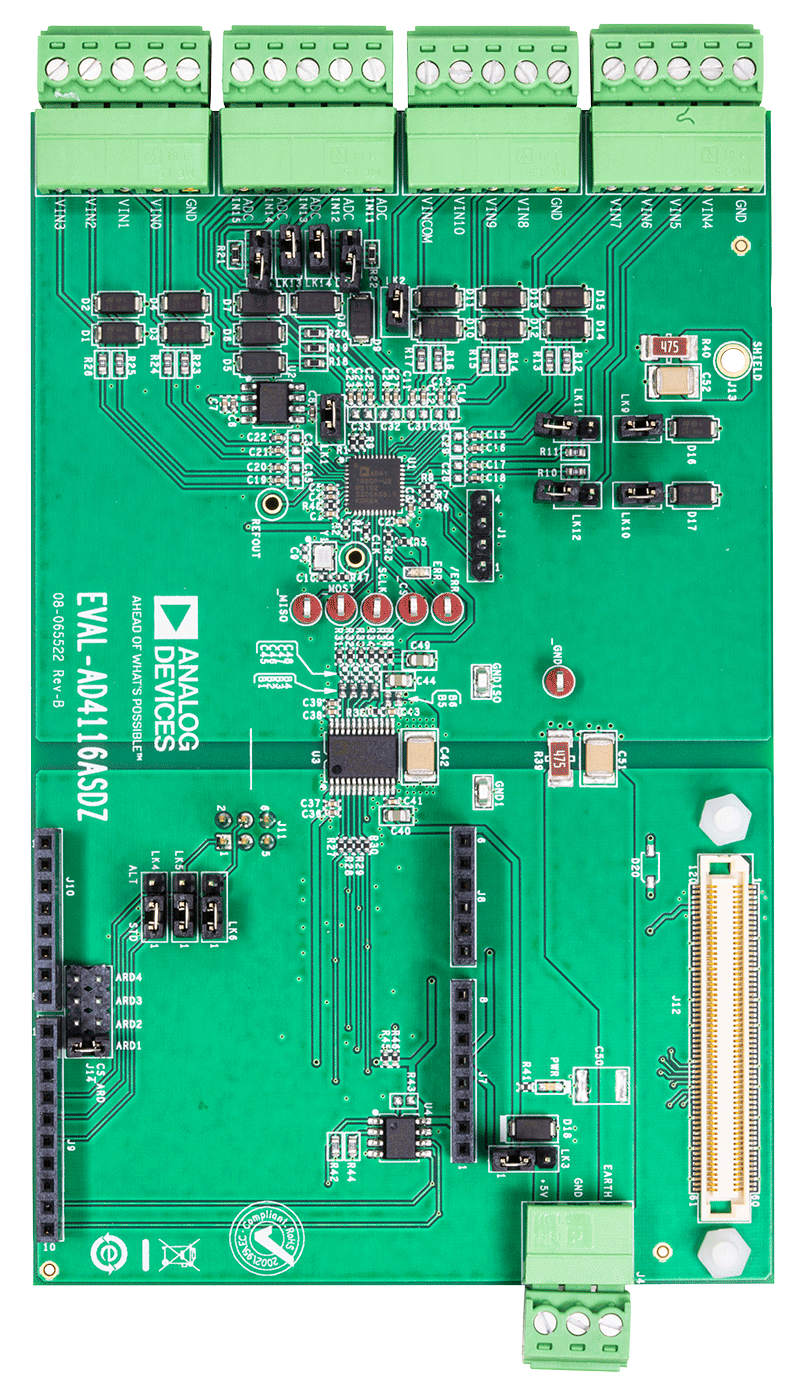

EVAL-AD4116

AD4116 Evaluation Board

zoom

EVAL-AD4116

AD4116 Evaluation Board

AD4116 Evaluation Board

機能と利点

  • Full featured evaluation board for the AD4116
  • PC control in conjunction with the system demonstration platform (EVAL-SDP-CB1Z)
  • PC software for control and data analysis (time domain)
  • Standalone capability

製品の詳細

The EVAL-AD4116ASDZ is a full featured evaluation board that can be used to evaluate all the features of the AD4116. The AD4116 is a 24-bit, sigma-delta analog-to-digital converter (ADC) with 6 differential/11 single-ended, high impedance (≥10 MΩ) bipolar, ±10 V voltage inputs and 2 differential/4 single-ended/pseudo differential direct ADC inputs. All channels have on-board overvoltage and overcurrent protection. The EVAL-AD4116ASDZ board includes voltage references and power and data insulation, and can be connected to the Analog Devices, Inc., EVAL-SDP-CB1Z system demonstration platform. The SDP board provides connection to a PC via a universal serial bus (USB) port and can provide power for the EVAL-AD4116ASDZ board from the PC USB port. The AD411X Eval+ evaluation software configures the AD4116 device functionality and provides dc time domain analysis in the form of waveform graphs, histograms, and associated noise analysis for ADC performance evaluation. Full specifications for the AD4116 are available in the product data sheet, which must be consulted in conjunction with the user guide when working with the this evaluation board.
