AD4113

新規設計に推奨

4-/8-Channel, 125kSPS, 16-Bit, Sigma Delta ADC with ±10V Inputs, Open-Wire Detection

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • ±10V inputs, 4 differential or 8 single-ended
    • Absolute input pin voltage up to ±20V
    • Minimum 1MΩ impedance
  • Fully integrated solution
    • 16-bit ADC with integrated AFE
    • Fast and flexible output rate: 2.5SPS to 125,000SPS
    • Channel scan data rate 24.845kSPS/channel (40.25μs settling)
      • 14.4 noise free bits at 24.845kSPS per channel
      • 16 noise free bits at 4.994kSPS per channel
    • Simultaneous 50Hz and 60Hz rejection
    • On-chip, 2.5V reference and reference buffers
      • ±5ppm/°C drift (typical)
    • Internal clock oscillator
  • Power supplies
    • AVDD = 4.5V to 5.5V or ±2.5V
    • IOVDD = 2V to 5.5V
    • Total current consumption AVDD + IOVDD (IDD) = 10.8mA
    • Temperature range: −40°C to +105°C
    • 40-lead, 6mm × 6mm LFCSP
    • 3-wire or 4-wire serial digital interface
      • SPI, QSPI, MICROWIRE, and DSP-compatible
      • Schmitt trigger on SCLK

The AD4113 is a low power, low noise, 16-bit, Σ-Δ analog-to-digital converter (ADC) that integrates an analog front end (AFE) for four fully-differential or eight single-ended inputs.

The precision performance of the AD4113 is achieved by integrating the proprietary iPassives™ technology from Analog Devices, Inc. The AD4113 has high impedance (≥1MΩ) and can accommodate ±10V true bipolar voltage inputs at a maximum channel scan rate of 24.845kSPS (40.25μs) for fully settled data. The output data rates range from 2.5SPS to 125,000SPS.

The AD4113 also integrates key analog and digital signal conditioning blocks to configure eight individual setups for each analog input channel in use. As many as 16 channels can be enabled at any time, a channel being defined as any of the standard analog voltage input. The embedded 2.5V (5ppm/°C) band gap internal reference (with output reference buffer) reduces the external component count.

The digital filter allows flexible settings, which include simultaneous 50Hz and 60Hz rejection at a 27.27SPS output data rate. The user can select between the different filter settings depending on the demands of each channel in the application. The automatic channel sequencer enables the ADC to switch through each enabled channel.

The AD4113 operates with a single 5V power supply, which makes the device easy to use in galvanically isolated applications. The specified operating temperature range is −40°C to +105°C. The AD4113 is housed in a 40-lead, 6mm × 6mm LFCSP.

APPLICATIONS

  • Process control
    • PLC/DCS modules
    • Instrumentation and measurement
AD4113
4-/8-Channel, 125kSPS, 16-Bit, Sigma Delta ADC with ±10V Inputs, Open-Wire Detection

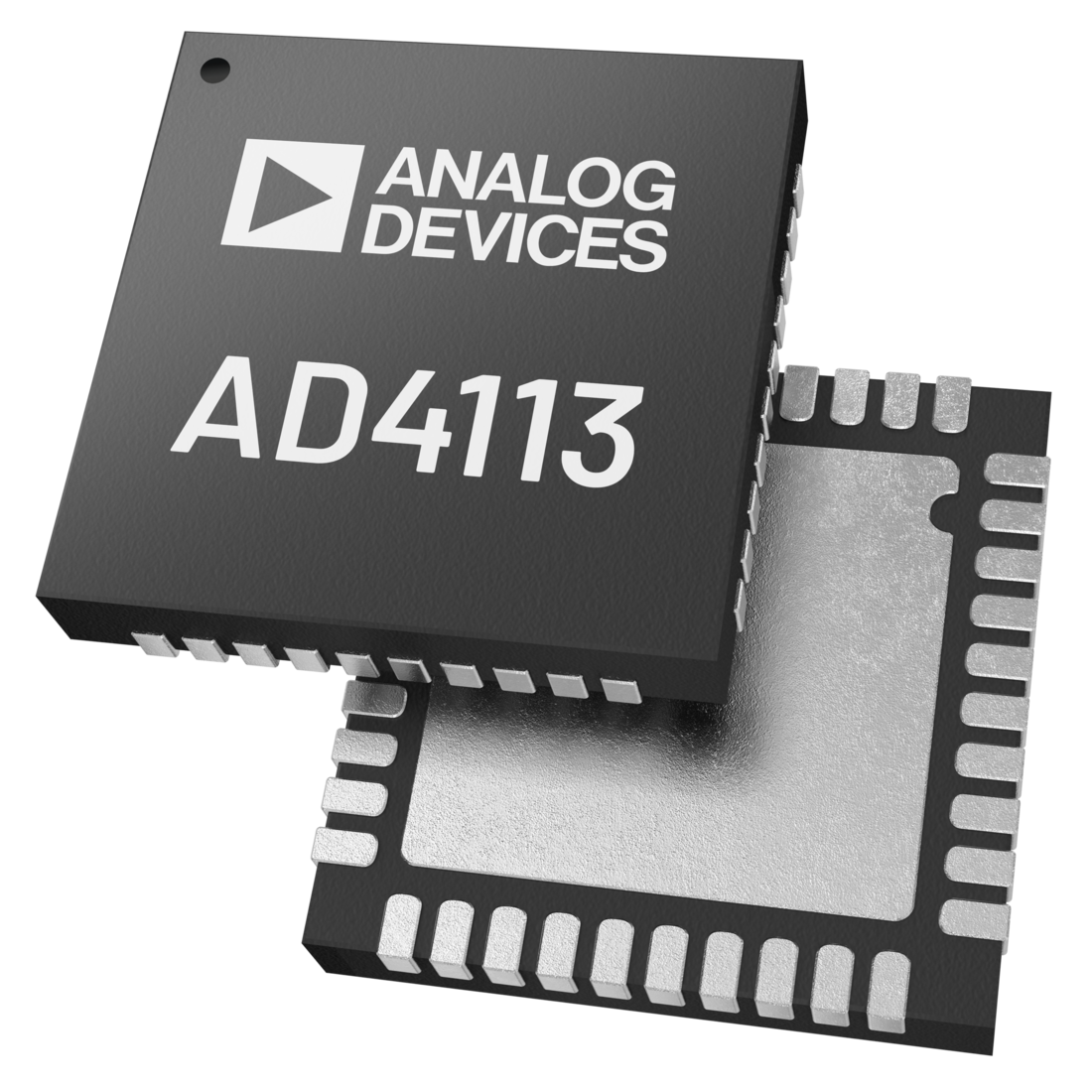

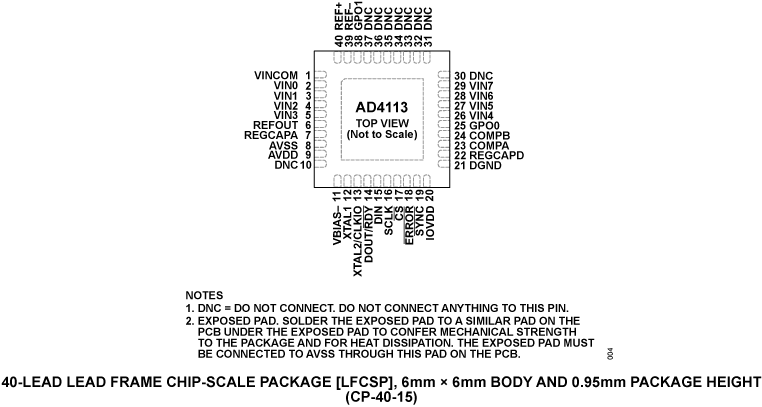

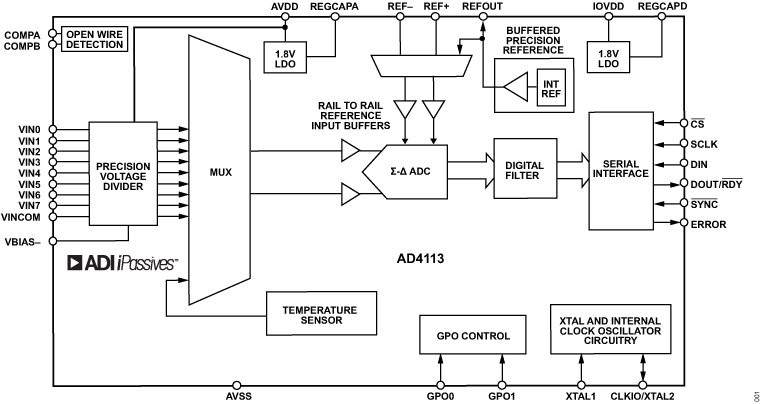

AD4113 Functional Block Diagram AD4113 Pin Configuration AD4113 Chip Illustration
