AD4083

新規設計に推奨

16ビット、40MSPS、低ノイズ、低消費電力SAR ADC

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 16ビット分解能、ノー・ミス・コード
  • スループット：40MSPS、48.43nsの変換レイテンシ
  • ノイズ・スペクトル密度：10.69nV/√Hz、165.9dBFS/Hz
  • 低1/f、低周波ノイズ（0.1Hz～10Hz）：265nV rms
  • 低消費電力：40MSPSで70.2mW（代表値）
  • INL：±8ppm（代表値）、±12ppm（最大値）
  • ダイナミック・レンジ：92.94dBFS
  • SN比／THD
    • 92.2dB（代表値）／-111dB（代表値）（fIN = 1kHz時）
    • 92dB（代表値）／-103.4dB（代表値）（fIN = 1MHz時）
  • Easy Drive
    • 差動入力範囲：6V p-p
    • 連続信号アクイジション
    • 線形特性を持つ5μA/MSPSの入力電流
  • 低ドリフトのリファレンス・バッファおよびデカップリングを統合化
  • VCMの生成機能を内蔵
  • デジタル機能とデータ・インターフェース
    • 変換結果FIFO、16Kのサンプル深度
    • デジタル平均化フィルタによる最大210のデシメーション
  • SPI設定
  • 設定可能なデータ・インターフェース
    • シングル・レーン、DDR、シリアルLVDS、レーンあたり640Mbps
    • デュアル・レーン、DDR、シリアルLVDS、レーンあたり320Mbps
    • シングル／クワッド・レーンSPIデータ・インターフェース
  • パッケージ
    • 49ボール、5mm × 5mm CSP_BGA、0.65mmピッチ
    • 電源デカップリング・コンデンサを内蔵
  • 動作温度範囲：-40°C～+85°C

AD4083は、高速、低ノイズ、低歪みのEasy Drive機能を備えた16ビット逐次比較レジスタ（SAR）A/Dコンバータ（ADC）です。AD4083は、1MHzを超える信号周波数で高いパフォーマンス（信号／ノイズ + 歪み（SINAD）比 > 90dBFS）を維持できるため、高精度、広帯域幅が求められる様々なデータ・アクイジション・アプリケーションに対応できます。AD4083の最低レイテンシを必要としないアプリケーションでは、オーバーサンプリングを適用すると共に、内蔵のデジタル・フィルタリングとデシメーションを利用することで、入力アンチエイリアス・フィルタ設計を簡素化し、ノイズを低減して出力データレートを下げることができます。

AD4083のEasy Drive機能により、シグナル・チェーンの複雑さと消費電力が低減されると共にチャンネル密度が向上し、関連部品の選択の幅が広がります。製品の入力構造は、入力に依存する信号電流を最小限に抑えるように設計されているため、コンバータによって発生するセトリング・アーティファクトが軽減されます。連続アクイジション・アーキテクチャにより、変換サイクル全体にわたる安定化が可能になり、他の高速データ・コンバータと比較して、ADCドライバのセトリングと帯域幅の要件が緩和されます。

AD4083には、データ・コンバータの統合を簡素化するいくつかの要素が含まれています。例えば、低ドリフトのリファレンス・バッファ、ADCコアやデジタル・インターフェースの電源レールを生成する低ドロップアウト（LDO）レギュレータがあります。また、16Kの結果データを格納できるFIFO（先入れ先出し）を備えているため、デジタル・ホストへの負荷を大幅に軽減できます。更に、重要な電源およびリファレンス・デカップリング・コンデンサがパッケージに統合されているため、最適なパフォーマンスの確保とプリント回路基板（PCB）レイアウトの簡素化が可能になり、ソリューション全体のフットプリントが削減されます。

アプリケーション

  • デジタル・イメージング
  • セル解析
  • 分光分析
  • ATE（自動試験装置）
  • 高速データ・アクイジション
  • デジタル制御ループ、ハードウェア・イン・ザ・ループ
  • 電力の品質解析
  • ソース・メジャー・ユニット
  • 電子顕微鏡とX線顕微鏡
  • レーダー・レベル測定
  • 非破壊検査
AD4083
16ビット、40MSPS、低ノイズ、低消費電力SAR ADC

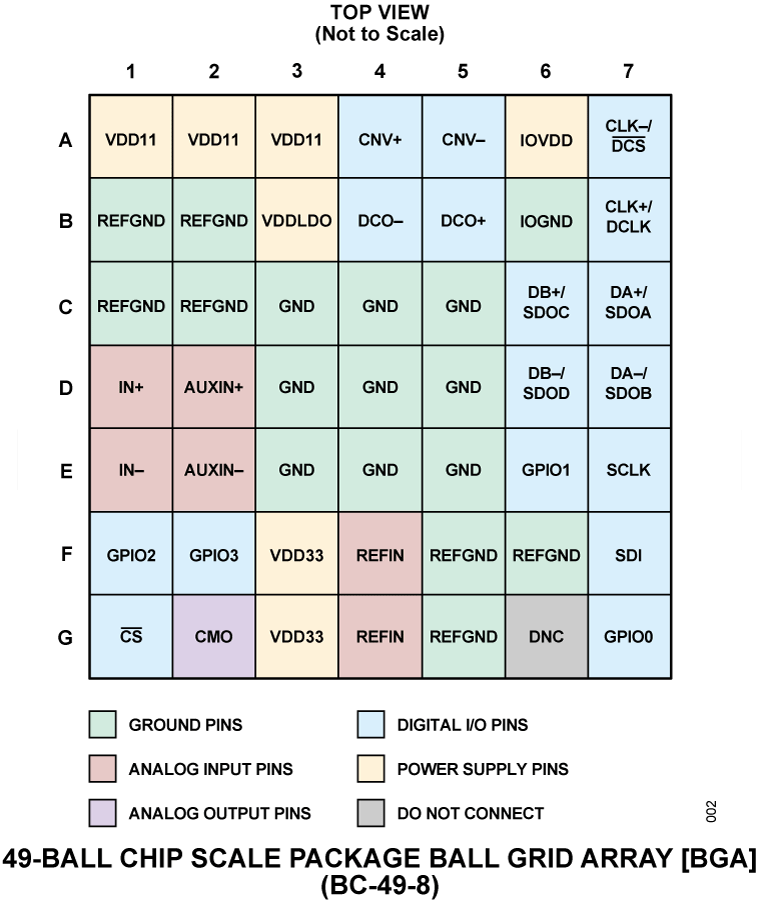

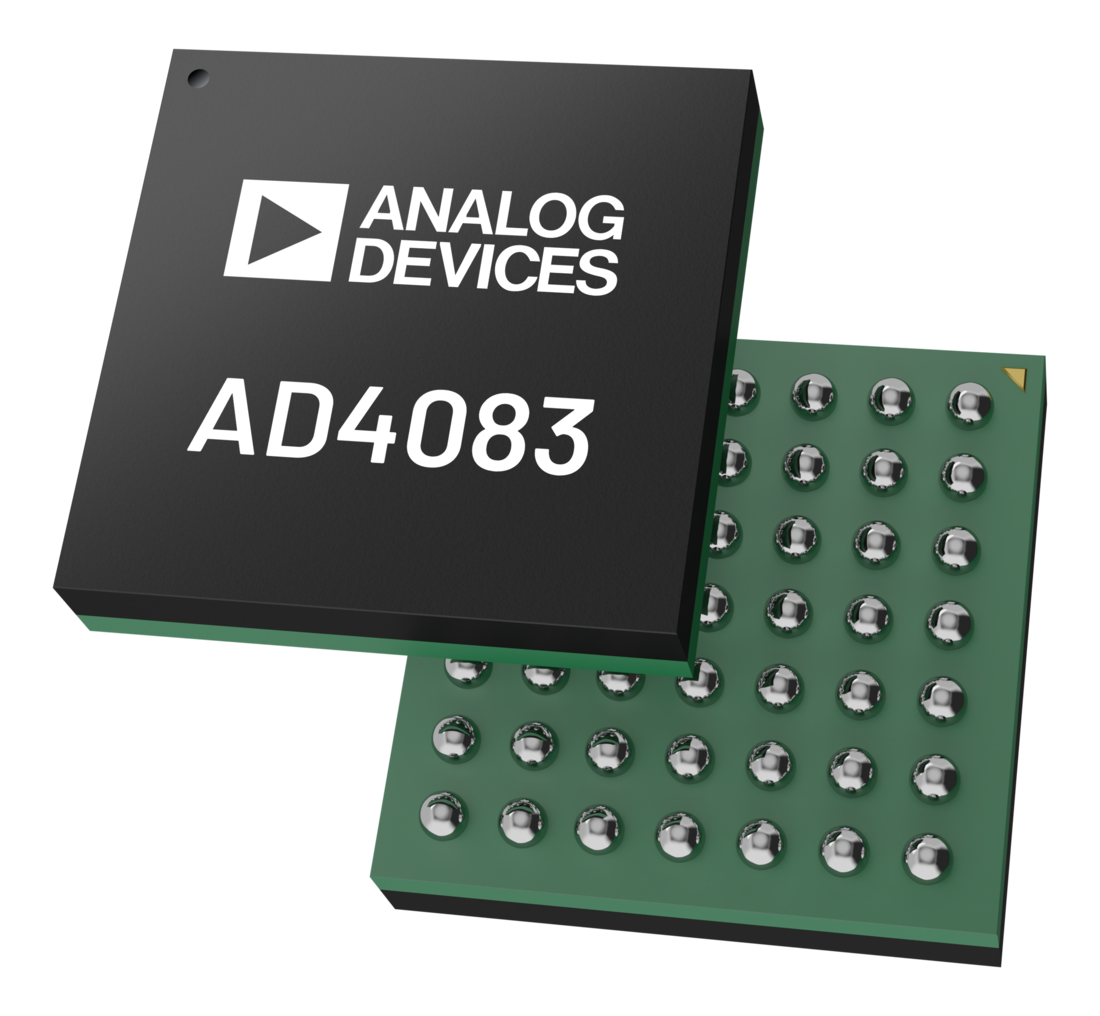

AD4083 Functional Block Diagram AD4083 Pin Configuration AD4083 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD4083-FMC

AD4083/AD4084（16ビット、40/20MSPS、差動SAR ADC）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • AD4083/AD4084用のフル機能評価用ボード
  • ACE（分析、制御、評価）ソフトウェア・プラグインを利用したデバイスの構成、データ・キャプチャ、性能評価が可能
  • 柔軟なアナログ・フロントエンド
  • オンボード電源ソリューションと高精度リファレンス
  • ACEソフトウェアでサンプリング周波数を制御できるオンボード・クロック生成回路
  • FMC互換

製品詳細

EVAL-AD4083-FMCZは、AD4083 A/Dコンバータ（ADC）の性能を実証し、ACEソフトウェア環境でデバイス構成の一部の機能にアクセスできるように設計されています。EVAL-AD4083-FMCZ評価用キットは、AD4083の次の機能をサポートします。

  • 低電圧デジタル信号（LVDS）データ出力インターフェース
  • シリアル・ペリフェラル・インターフェース（SPI）を使用したADCの構成
  • 1.1Vの安定した電源レールの内部または外部生成
  • 1.25MSPS～40MSPSのサンプリング・レート機能（ADCに依存）

EVAL-AD4083-FMCZ評価用ボードは、FPGA（フィールド・プログラマブル・ゲート・アレイ）メザニン・カード（FMC）コネクタを介し、Digilent ZedBoardに接続して使用するように設計されています。ZedBoardは、アナログ・デバイセズのKuiper LinuxとLIBIIO（評価用ボード・キットに付属のSDカードに格納）を実行するXilinx Zynq7000システム・オン・チップ（SoC）により、EVAL-AD4083-FMCZと通信し、ADCの構成とデータ・キャプチャを可能にして、ホストPCおよびACEソフトウェア・プラグインへの通信リンクを確保します。

ボード上に物理的に実装されたAD4083は、1.25MHz～40MHzの任意のサンプリング周波数範囲で評価できます。ただし、このボードを使用してサンプリング周波数を20MHzに設定することにより、AD4084の性能を推定することもできます。AD4083を低サンプリング・レートで動作させた際に取得した結果は、実際の測定値ではなく、あくまでもSN比の目安とみなしてください。その場合でも、AD4084のSN比の測定値がこれを下回ることはありません。
EVAL-AD4083-FMC
AD4083/AD4084（16ビット、40/20MSPS、差動SAR ADC）の性能評価

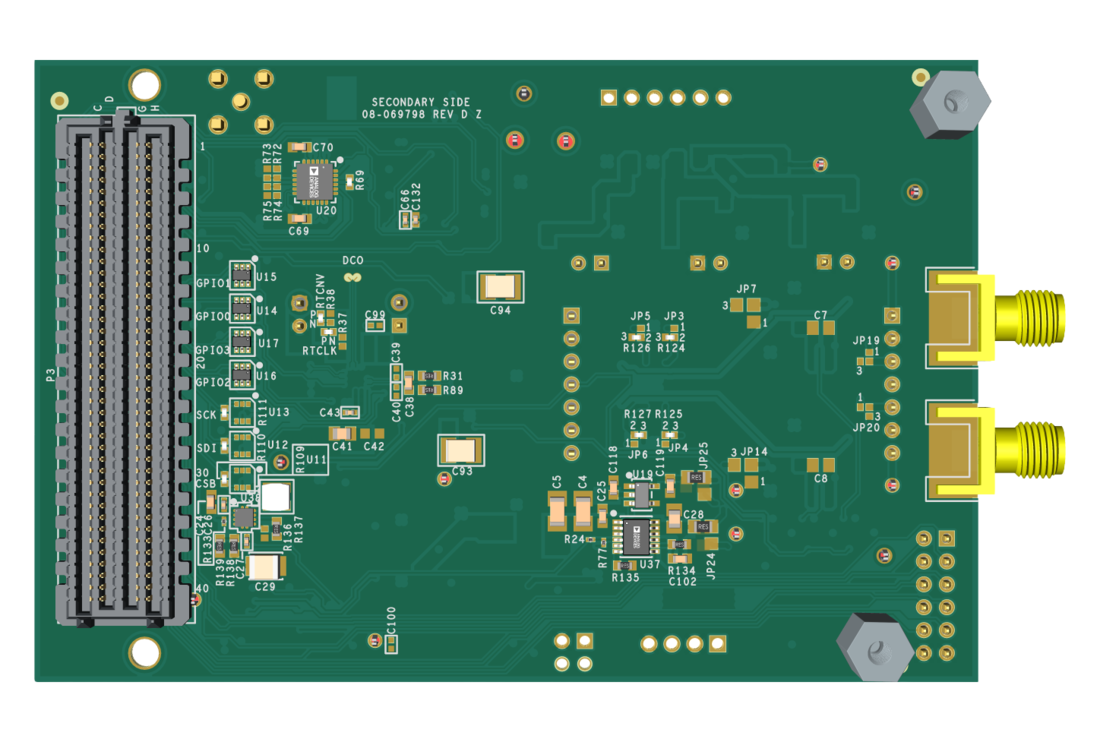

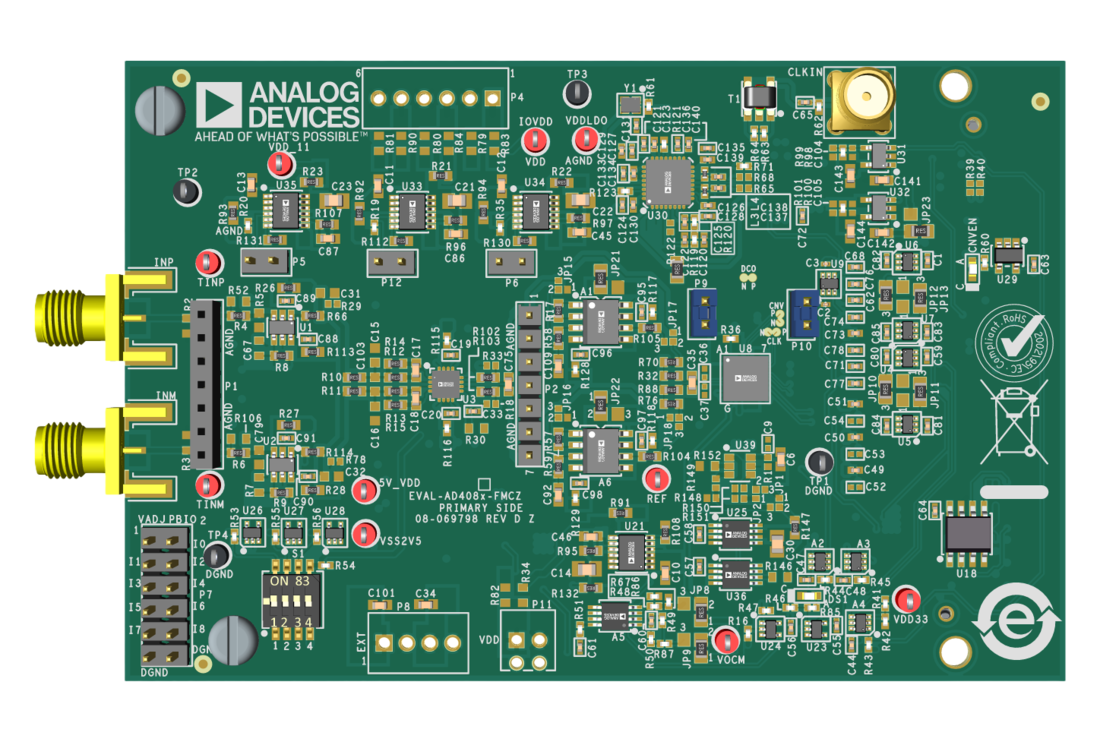

EVAL-AD4083-FMCZ Evaluation Board Angle View EVAL-AD4083-FMCZ Evaluation Board Top View EVAL-AD4083-FMCZ Evaluation Board Bottom View
