EVAL-AD4083-FMC

製品概要

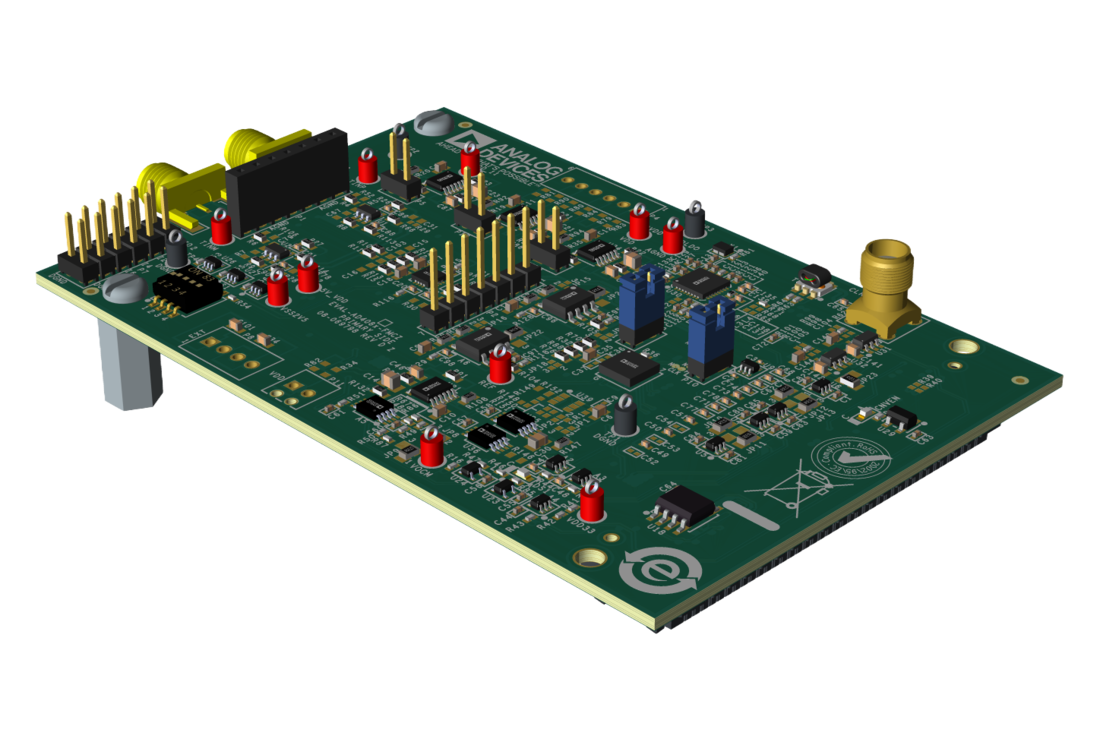

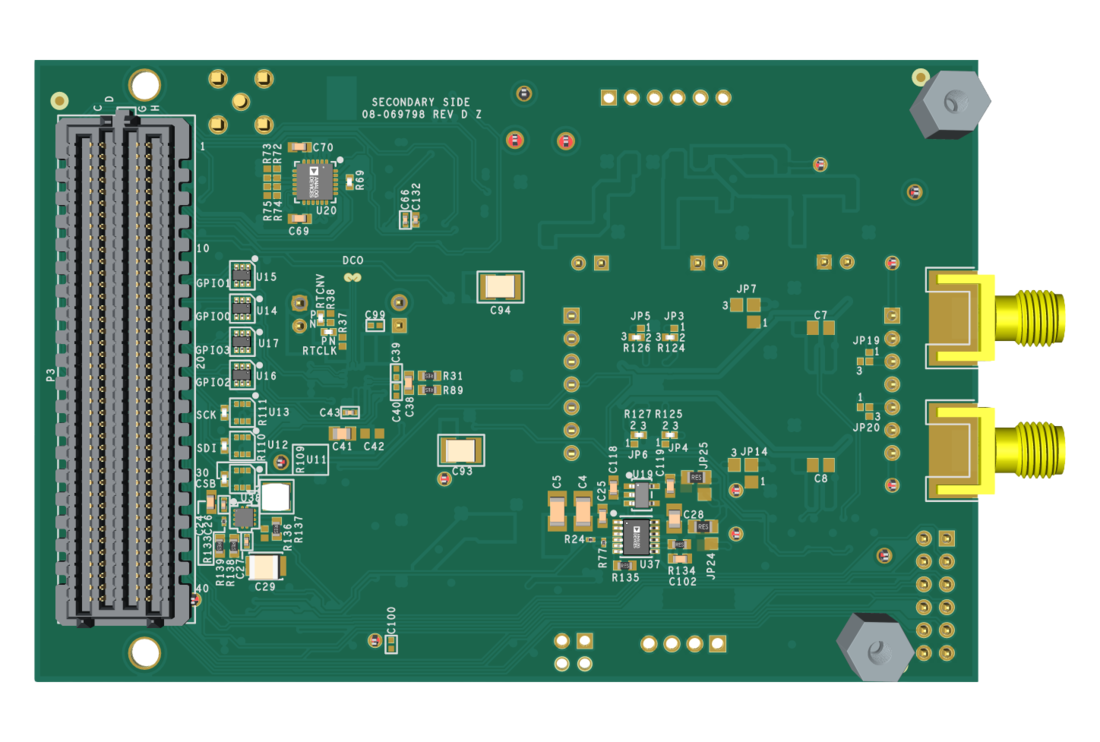

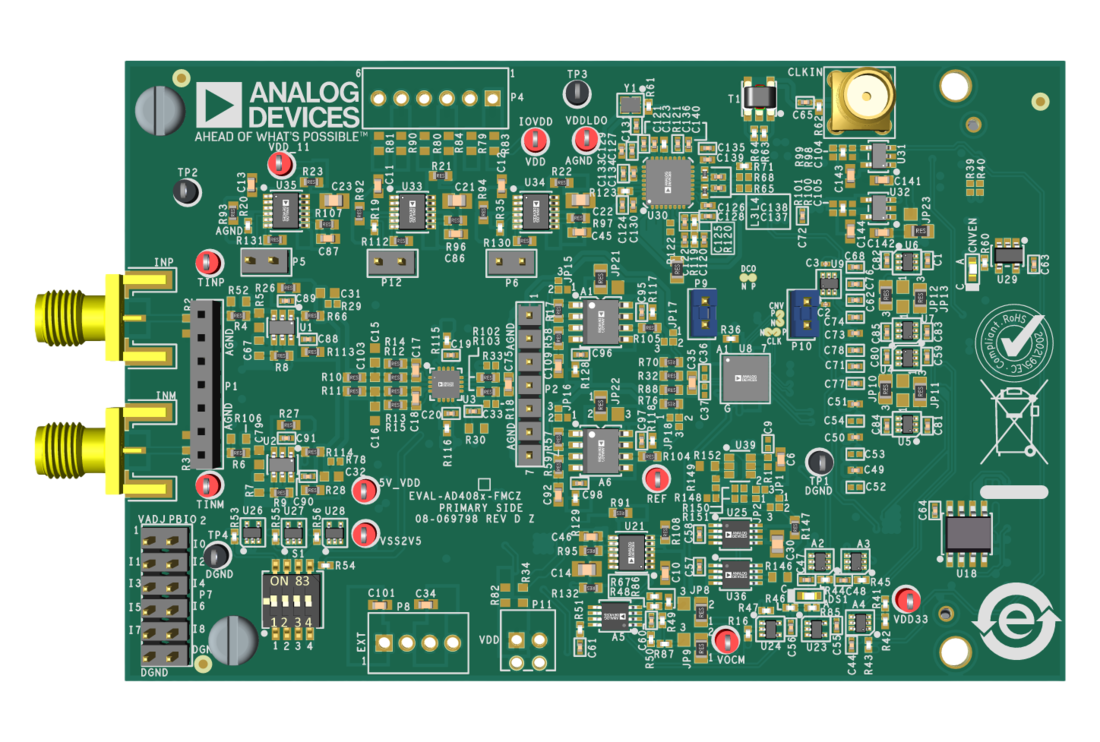

EVAL-AD4083-FMCZは、AD4083 A/Dコンバータ（ADC）の性能を実証し、ACEソフトウェア環境でデバイス構成の一部の機能にアクセスできるように設計されています。EVAL-AD4083-FMCZ評価用キットは、AD4083の次の機能をサポートします。

• 低電圧デジタル信号（LVDS）データ出力インターフェース
• シリアル・ペリフェラル・インターフェース（SPI）を使用したADCの構成
• 1.1Vの安定した電源レールの内部または外部生成
• 1.25MSPS～40MSPSのサンプリング・レート機能（ADCに依存）

EVAL-AD4083-FMCZ評価用ボードは、FPGA（フィールド・プログラマブル・ゲート・アレイ）メザニン・カード（FMC）コネクタを介し、Digilent ZedBoardに接続して使用するように設計されています。ZedBoardは、アナログ・デバイセズのKuiper LinuxとLIBIIO（評価用ボード・キットに付属のSDカードに格納）を実行するXilinx Zynq7000システム・オン・チップ（SoC）により、EVAL-AD4083-FMCZと通信し、ADCの構成とデータ・キャプチャを可能にして、ホストPCおよびACEソフトウェア・プラグインへの通信リンクを確保します。

ボード上に物理的に実装されたAD4083は、1.25MHz～40MHzの任意のサンプリング周波数範囲で評価できます。ただし、このボードを使用してサンプリング周波数を20MHzに設定することにより、AD4084の性能を推定することもできます。AD4083を低サンプリング・レートで動作させた際に取得した結果は、実際の測定値ではなく、あくまでもSN比の目安とみなしてください。その場合でも、AD4084のSN比の測定値がこれを下回ることはありません。
