製品概要
機能と利点
- 高帯域幅（50 Mbps）のデジタル・バスにより、最大 32 の上りと下りのオーディオ・チャンネルに対応
- 低価格のシールドなしツイストペア・ケーブルを使用し、1 本のワイヤ・ペアによるデータ、制御信号、電力の伝送により、システム・コストを低減
- 単一マスタ、複数スレーブのライン・トポロジで、プロセッサの介入なしにデイジーチェーンに対応
- ファントム電源機能があるため、ローカル電源が不要
- 診断機能を内蔵しているため、システム・レベルの故障検出および修復が容易
- SigmaStudio™ グラフィカル設計環境によりすべての設定が可能なため、市場投入までの時間を短縮
製品概要

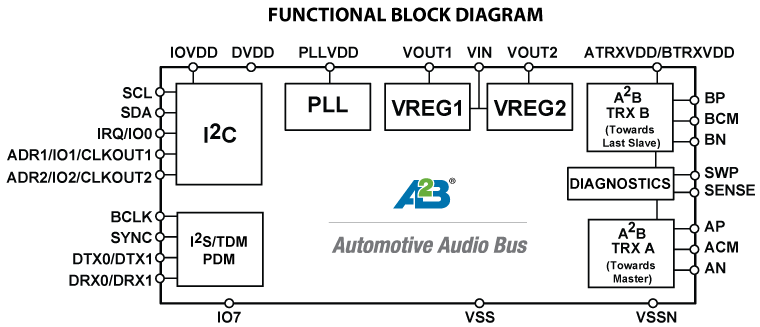

A2B®（オートモーティブ・オーディオ・バス）は、オーディオや制御データをクロックや電力とともに 1 本の低価格のシールドなしツイストペア・ケーブルで分配することにより、システム・コスト、重量、および設計の複雑さを軽減する革新的な技術です。AD2421W は高機能 A2B トランシーバーで、既存の AD240x デバイスとの完全な互換性を維持しながら、拡張機能セットを提供します。AD2421W は、エンド・ポイント専用としてスレーブ動作に対応する低コストの A2B トランシーバーです。
AD2421W は、ビーム形成アレイ、アクティブ・ノイズ・キャンセル、車載通信など、マイクロフォン接続アプリケーションでの使用を対象としています。
アプリケーション
- オートモーティブ・オーディオ通信リンク
- アクティブ・ノイズ・キャンセル
- ハンズフリーおよび車載通信用マイクロフォン・アレイ
製品の詳細な技術情報をお求めの際に必要な秘密保持契約（NDA）を結ぶにあたっては、最寄りのアナログ・デバイセズ販売代理店にお問い合わせください。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
EE-431: LT3960 I2C to CAN-Physical Transceiver in A2B Communications6/29/2021PDF1 M
-
より柔軟な構成が可能になった第3世代のA2B®トランシーバー7/24/2019
-
A2Bトランシーバ・シリーズを拡充し、バス帯域幅を大幅に向上9/20/2019
-
アナログ･デバイセズの車載オーディオ･バス技術が、 フォード･モーターの次世代インフォテインメント･システムに採用12/15/2021
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD2421WCCSZ | 成分表 | 品質および信頼性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| AD2421WCCSZ-RL | 成分表 | 品質および信頼性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data |
