AD202

アイソレーション・アンプ、+15V DC電源直接駆動、低価格、小型

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 小型:4チャンネル / インチ
  • 高精度:非直線性±0.025%(max)(Kグレード)
  • 高CMR:130dB(ゲイン=100V/V)
  • 高CMVアイソレーション:±2000V pk連続(Kグレード)(信号および電力)
  • 絶縁された電源出力内蔵
  • 多くの機能に設定可能な入力アンプ
製品概要
show more Icon

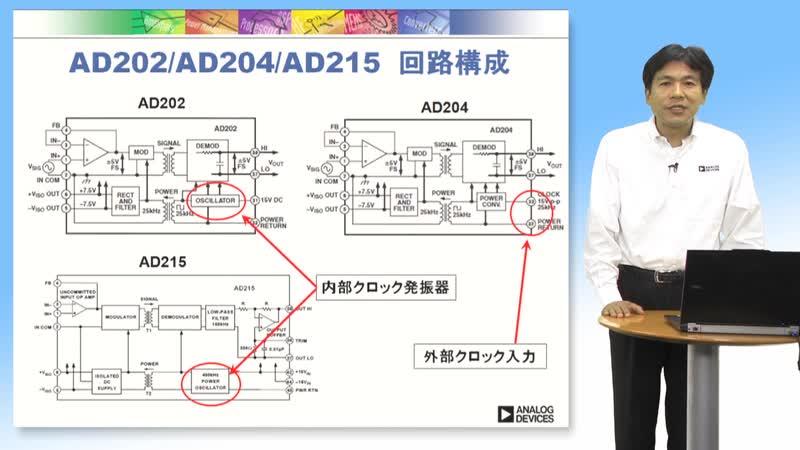

AD202 / AD204は汎用2ポート・トランス結合アイソレーション・アンプで、直接接続なしで入力信号の計測、処理、送信を実行しなければならない広範なアプリケーションに適しています。いずれのデバイスも業界標準アイソレーション・アンプであり、信号絶縁と電力絶縁の完全な絶縁機能を実現し、シングル・パッケージの小型プラスチックSIPまたはDIP型パッケージで提供しています。AD202とAD204の大きな違いは、AD202が+15V DC電源から直接駆動するのに対して、AD204はAD246クロック・ドライバ(推奨)などからの外部供給クロックで駆動する点です。

AD202 / AD204は、内部のトランス結合を使用して、アイソレーション・アンプの入力段と出力段の間にガルバニック絶縁を提供します。フル機能を装備しているため、外部DC/DCコンバータは必要ありません。このため設計の際に、必要な回路のオーバーヘッドを最小限に抑え、設計とコンポーネントの全コストを低減できます。

AD202 / AD204の設計では、入力段の汎用多目的オペアンプの可用性を含め、フレキシビリティや使い勝手を最大限考慮しています。どちらも、バイポーラ±5V出力範囲、1~100V/Vの調整可能なゲイン範囲、±0.025%(max)の非直線性(Kグレード)、130dBのCMRを提供します。

アプリケーション

  • 多チャンネル・データ収集装置
  • シャント電流測定
  • モーター・コントロール
  • プロセス信号アイソレーション
  • 高電圧計装アンプ
