MAXM17575

4.5V~60V、1.5A高効率、DC-DCステップダウンパワーモジュール、インダクタ内蔵

すべて表示 showmore-icon

設計の簡素化と小型ソリューションの実装面積を実現する高集積DC-DCパワーモジュール

: 製造中止 tooltip
: 製造中止 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定
特長
  • 設計の複雑性、製造のリスク、および開発期間を削減
    • ステップダウンDC-DCコンバータ内蔵
    • インダクタ内蔵
    • 補償部品内蔵
  • スペースに制約のあるアプリケーションで基板スペースを節約
    • 完全な高集積ステップダウン電源を1つのパッケージに実装
    • 小型プロファイルSiPパッケージ(6.5mm x 10mm x 2.92mm)
    • 最小限の外付けBOM部品によってPCB設計を簡素化
  • 電源設計の最適化の柔軟性を提供
    • 広い入力電圧範囲:4.5V~60V
    • 可変出力電圧範囲:0.9V~12V
    • 外部周波数同期を備えた可変周波数:400kHz~2.2MHz
    • 設定可能なソフトスタート
    • PWM動作モード
    • オプションの設定可能なEN/UVLO
  • 過酷な産業環境で信頼性の高い動作
    • 熱障害保護内蔵
    • ヒカップモード過負荷保護
    • アクティブローRESET出力電圧監視
    • 高い工業用周囲動作温度範囲(-40℃~+125℃) /ジャンクション温度範囲(-40℃~+150℃)
    • CISPR22 (EN55022) Class B伝導および電磁放射に適合

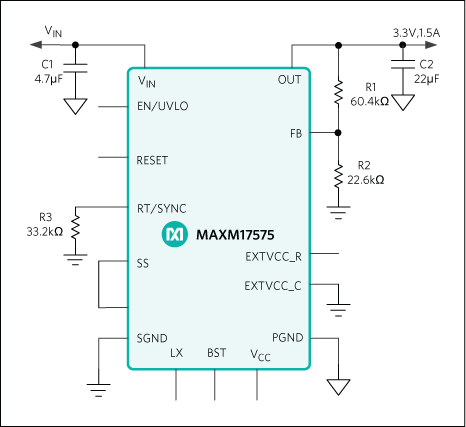

製品概要
show more Icon

Himalayaシリーズの電圧レギュレータICおよびパワーモジュールは、より低温、小型、簡素な電源ソリューションを実現します。MAXM17575は、同期整流ステップダウンDC-DCコンバータ、完全シールドされたインダクタ、および補償部品を組み合わせて、薄型の、放熱効率の高い、システムインパッケージ(SiP)に実装した、使いやすいパワーモジュールです。このデバイスは、広い4.5V~60Vの入力電圧範囲で動作し、最大1.5Aの連続出力電流を供給し、0.9V~12Vの出力電圧範囲にわたって優れたラインおよび負荷レギュレーションを備えています。高レベルの集積によって、設計の複雑性、製造のリスクを大幅に低減し、真のプラグ&プレイ電源ソリューションを提供し、開発期間を短縮します。

MAXM17575は、抵抗で設定可能なスイッチング周波数、アクティブローRESET出力電圧監視、調整可能な入力低電圧ロックアウト、および設定可能なソフトスタートを提供します。また、このデバイスはヒカップモード過負荷保護、およびサーマルシャットダウン機能も備えています。

MAXM17575は薄型の、非常に放熱性の高い、小型、28ピンSiPパッケージ(6.5mm x 10mm x 2.92mm)で提供され、消費電力を低減し効率を向上させます。このパッケージはプリント基板へのはんだ付けが容易で、自動回路基板実装に最適です。このデバイスは、-40℃~+125℃の工業用温度範囲で動作可能です。

アプリケーション

  • 基地局ポイントオブロードレギュレータ
  • 分散電源レギュレーション
  • FPGAおよびDSPポイントオブロードレギュレータ
  • HVACおよびビル制御
  • 産業用電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAXM17575ALI#T
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAXM17575EVKIT

5V出力アプリケーションのMAXM17575の評価キット

zoom

MAXM17575EVKIT

5V出力アプリケーションのMAXM17575の評価キット

5V出力アプリケーションのMAXM17575の評価キット

機能と利点

  • 高集積ソリューション、シールドされたインダクタ内蔵
  • 広い入力範囲:7.5V~60V
  • 出力の設定値:5V、出力電流:最大1.5A
  • 高効率:92% (VIN = 12V、VOUT = 5V、0.5A時)
  • スイッチング周波数:900kHz
  • イネーブル/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • ソフトスタート時間の設定値:1ms
  • PWM動作モード
  • オープンドレインのアクティブローRESET出力
  • 外部周波数同期
  • 過電流および過熱保護
  • 薄型、表面実装部品
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • CISPR-22 Class B準拠

製品の詳細

MAXM17575の5V出力評価キット(EVキット)は、高電圧、高効率、同期整流ステップダウンDC-DCパワーモジュールのMAXM17575を評価するための実証済みデザインを提供します。このEVキットは最大1.5Aの負荷電流で5V出力にプリセットされ、最適な効率と部品サイズを実現するために900kHzのスイッチング周波数を備えています。このEVキットは、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、オープンドレインのアクティブローRESET信号、および外部周波数同期を備えています。MAXM17575モジュールのデータシートにデバイスの完全な説明が記載されているため、EVキットを動作させる前にこのデータシートと合わせてお読みください。MAXM17575モジュールの完全な特長、利点、およびパラメータについては、MAXM17575のデータシートを参照してください。

アプリケーション

  • 基地局ポイントオブロードレギュレータ
  • 分散電源レギュレーション
  • FPGAおよびDSPポイントオブロードレギュレータ
  • HVACおよびビル制御
  • 産業用電源
