MAX77291

入力電流制限50mAの高電圧マイクロパワー昇圧コンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.63
特長
  • 入力からの静止電源電流:28μA
  • 出力短絡保護
  • 過熱保護
  • True Shutdownモード
    • シャットダウン電流:13nA
    • OUTからの逆電流:なし
  • ピーク効率:90%
  • 入力電圧範囲:1.8V~5.5V
  • 出力電圧範囲:5.5V~20V
  • ピーク・インダクタ電流制限値:100mA
  • 1.27mm x 0.87mm、6バンプWLP(3 x 2、0.4mmピッチ)パッケージ
  • 温度範囲:-40°C~+125°C
製品概要
show more Icon

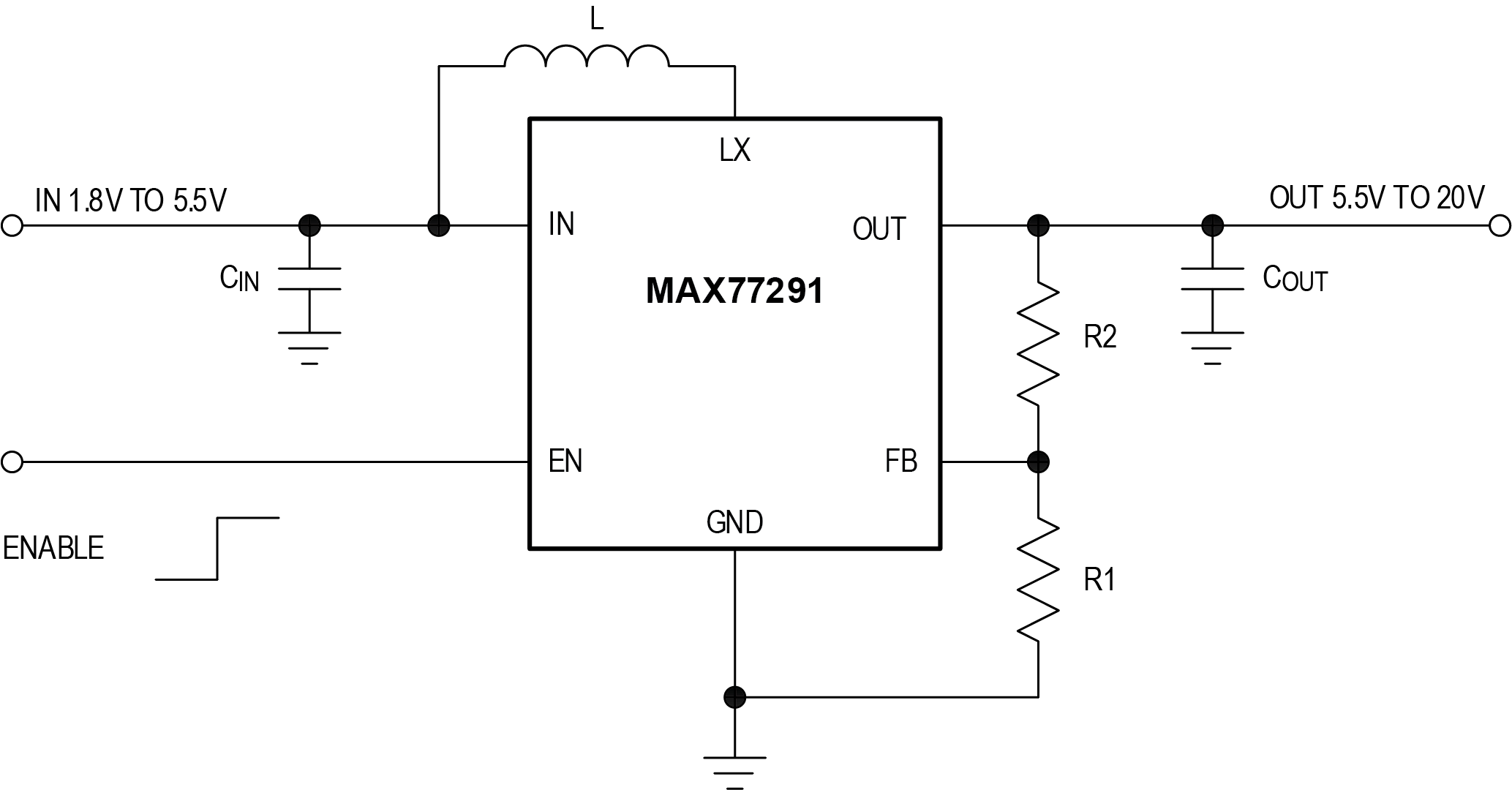

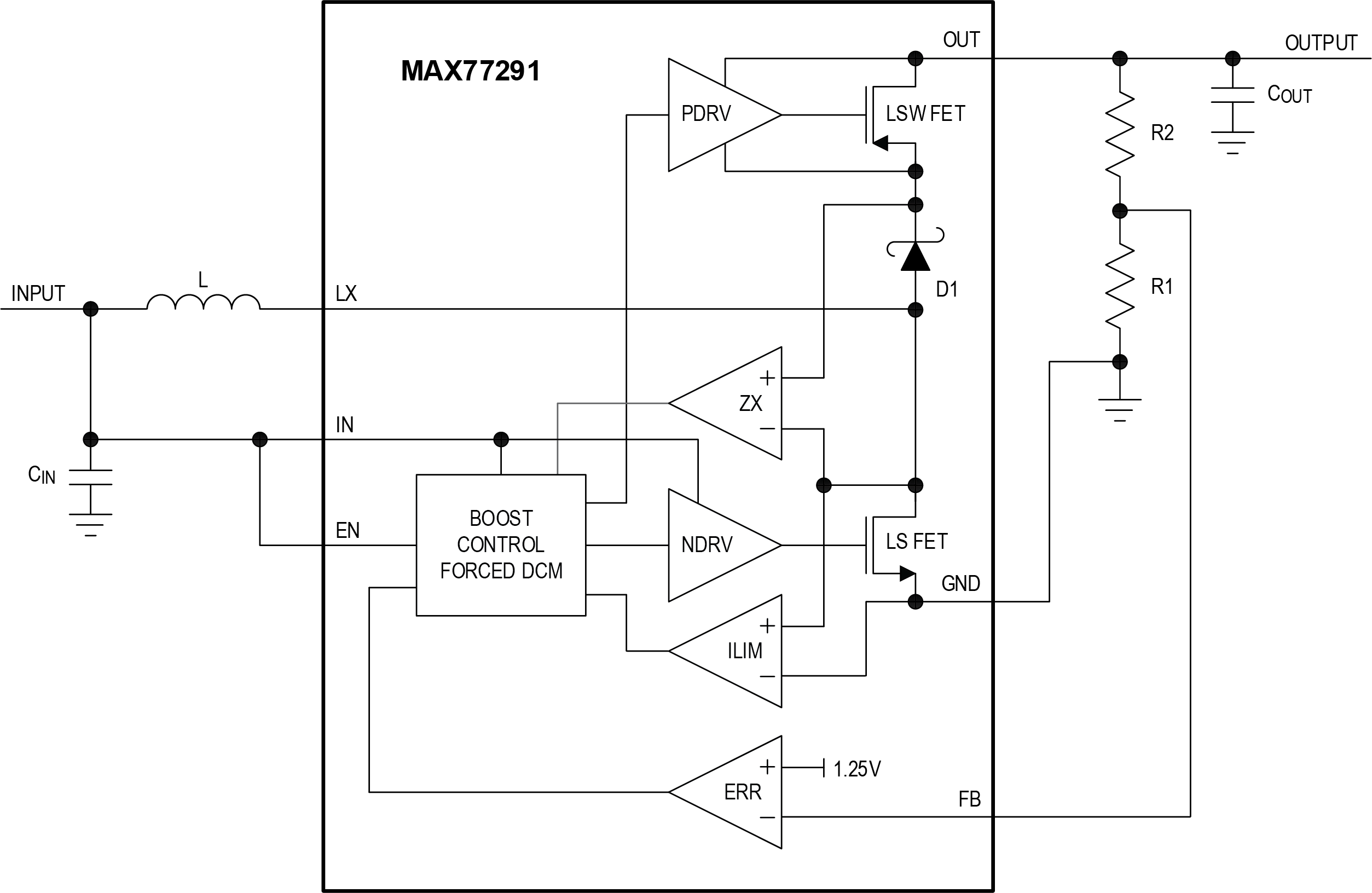

MAX77291は、100mAのピーク・インダクタ電流制限機能とTrue Shutdown™機能を備えた低自己消費電流の昇圧(ステップアップ)DC/DCコンバータです。True Shutdownは、出力を入力から切断して、順方向や逆方向の電流が流れないようにします。出力電圧を設定するには、外付けの抵抗分圧器を使用します。出力電圧は、5.5V~20Vの間で幅広く変化させることができます。

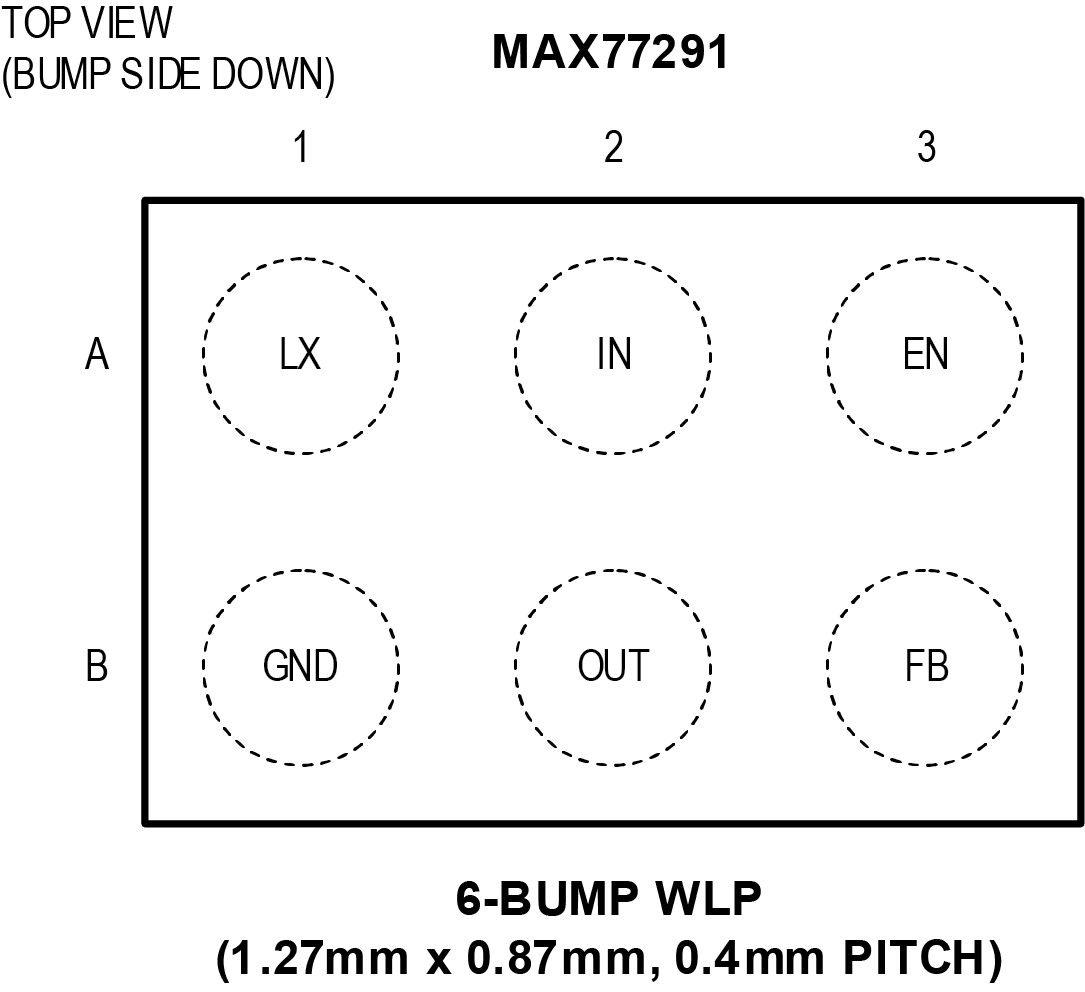

MAX77291は、6バンプで0.4mmピッチのウェーハ・レベル・パッケージ(WLP)を採用しています。

アプリケーション

  • 1次電池携帯システム
  • バッテリ駆動の医療機器
  • 小型、低消費電力のモノのインターネット(IoT)センサー
  • 低消費電力の無線通信製品
  • 2次電池携帯システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.63

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77291ANT+
  • HTML
  • HTML
MAX77291ANT+T
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

MAX77291EVKIT

MAX77291の評価用キット

zoom

MAX77291EVKIT

MAX77291の評価用キット

MAX77291の評価用キット

機能と利点

  • MAX77291 ICを評価
  • 1.27mm x 0.87mm、6バンプWLP(3 x 2、0.4mmピッチ)パッケージ
  • 入力電圧範囲:1.8V~5.5V
  • 出力電圧:5.5V~20Vの範囲内で設定可能
  • ピーク入力電流:最大100mA
  • 実証済みの2層、1.5オンス、銅プリント回路基板(PCB)レイアウト
  • 小型のソリューション・サイズを実証

製品の詳細

MAX77291評価用キット(EVキット)では、ウェーハレベル・パッケージ(WLP)に組み込まれたMAX77291 ICを評価できます。MAX77291は、100mAのピーク・インダクタ電流制限、True Shutdown™、および短絡保護を備えた低静止電流の昇圧(ステップアップ)DC/DCコンバータです。このEVキットは1.8V~5.5Vの入力範囲で動作し、抵抗によって設定可能な5.5V~20Vの出力電圧を供給します。このEVキットにはMAX77291ANT+がインストールされています。
