製品概要

機能と利点

  • MAX77291 ICを評価
  • 1.27mm x 0.87mm、6バンプWLP（3 x 2、0.4mmピッチ）パッケージ
  • 入力電圧範囲：1.8V～5.5V
  • 出力電圧：5.5V～20Vの範囲内で設定可能
  • ピーク入力電流：最大100mA
  • 実証済みの2層、1.5オンス、銅プリント回路基板（PCB）レイアウト
  • 小型のソリューション・サイズを実証

製品概要

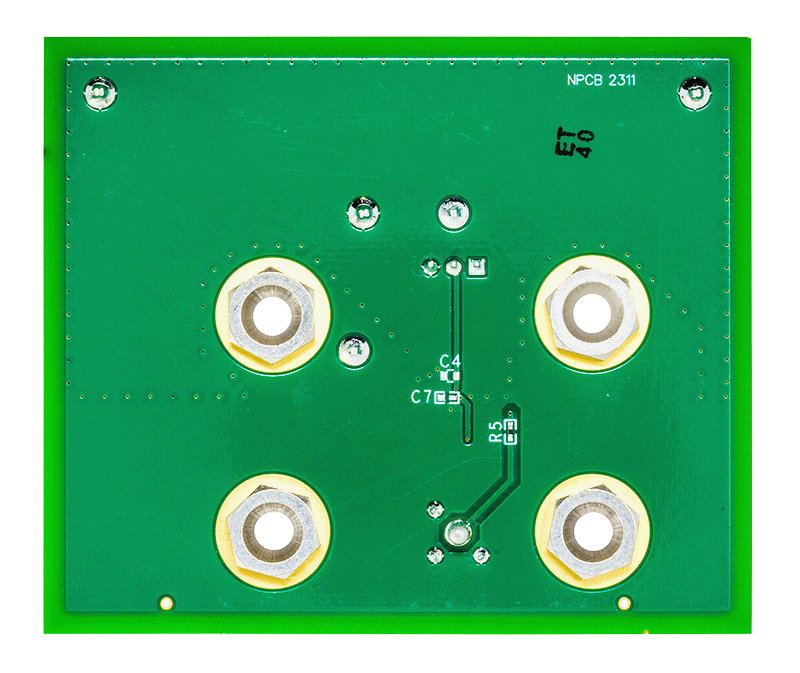

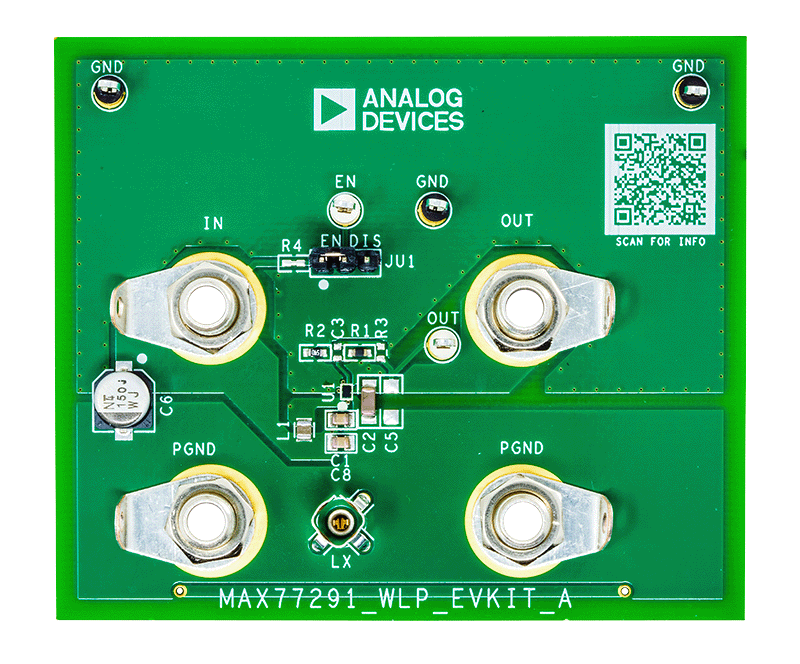

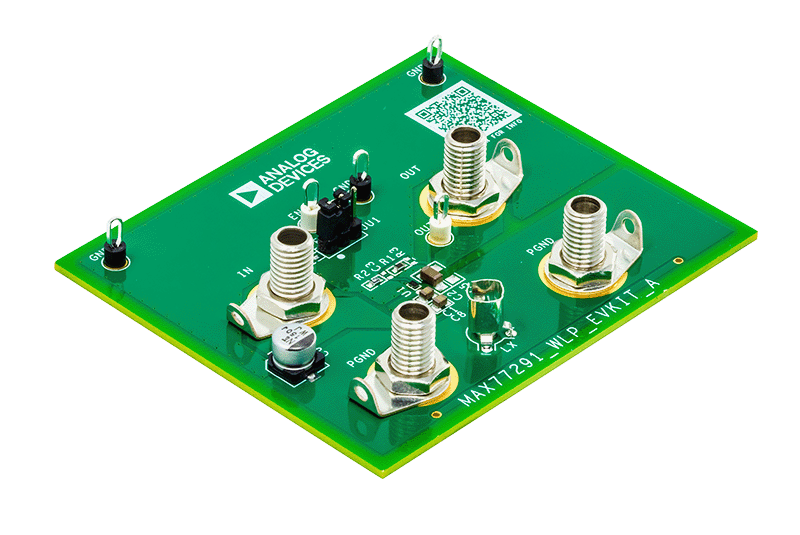

MAX77291評価用キット（EVキット）では、ウェーハレベル・パッケージ（WLP）に組み込まれたMAX77291 ICを評価できます。MAX77291は、100mAのピーク・インダクタ電流制限、True Shutdown™、および短絡保護を備えた低静止電流の昇圧（ステップアップ）DC/DCコンバータです。このEVキットは1.8V～5.5Vの入力範囲で動作し、抵抗によって設定可能な5.5V～20Vの出力電圧を供給します。このEVキットにはMAX77291ANT+がインストールされています。

マーケット＆テクノロジー

対象となる製品

はじめに

  • MAX77291 EVキット
  • 1.8V～5.5V、1A DC電源
  • デジタル電圧計（DVM）
