MAX32662

新規設計に推奨

Arm Cortex-M4プロセッサ、FPUベースのマイクロコントローラ（MCU）、256KBフラッシュ、80KB SRAMを搭載

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 低消費電力、高信頼性デバイス向けの高効率マイクロコントローラ
    • 256KBのフラッシュ
    • 80KBのSRAM、消費電力を最小限に抑えたバックアップ・モードでのデータ保持（オプション）
    • 16KBの統合キャッシュ
    • メモリ保護ユニット（MPU）
    • 両電源または単電源での動作：1.7V～3.6V
    • 広い動作温度範囲：-40°C～+105°C
  • 柔軟なクロック源
    • 内部高速100MHz
    • 内部低消費電力7.3728MHz
    • 超低消費電力80kHz
    • 16MHz～32MHz（外付けの水晶発振器が必要）
    • 32.768kHz（外付けの水晶発振器が必要）
    • CPUと低消費電力タイマー用の外部クロック入力
  • パワー・マネージメントによりバッテリ・アプリケーションのアップタイムを最大化
    • 50μA/MHz（0.9V動作時）、アクティブ・モードで最大12MHz（CoreMark®）
    • 44μA/MHz（1.1V動作時）、アクティブ・モードで最大100MHz（While(1)）
    • VDDIO = 1.8Vでのバックアップ・モードにおけるフル・メモリ保持電流：2.15μA
    • VDDIO = 3.3Vでのバックアップ・モードにおけるフル・メモリ保持電流：2.4μA
    • 超低消費電力RTC：350nA
    • 低消費電力タイマーからのウェイクアップ
  • 最適なペリフェラルの組み合わせでプラットフォームのスケーラビリティを提供
    • 汎用I/Oピン数：最大21
    • 4チャンネル、12ビット、1MspsのADC
    • SPIコントローラ／ターゲット x 2
    • I2Sコントローラ／ターゲット x 1
    • 4線式UART x 2
    • I2Cコントローラ／ターゲット x 2
    • CAN 2.0Bコントローラ x 1
    • 4チャンネル標準DMAコントローラ
    • 32ビット・タイマー x 3
    • 32ビット低消費電力タイマー x 1
    • ウォッチドッグ・タイマー x 1
    • CMOSレベルの32.768kHzキャリブレーション出力
    • AES-128/192/256ハードウェア・アクセラレータ

DARWINファミリのMAX32662は、超低消費電力で費用効果の高い、高集積の32ビット・マイクロコントローラです。バッテリで駆動する小型のデバイスでの使用を意図して設計されています。フレキシブルなペリフェラルと機能、および浮動小数点ユニット（FPU）搭載の強力なArm® Cortex®-M4プロセッサを小型のフォーム・ファクタに統合しています。

MAX32662は、バッテリ寿命を損なうことなく複雑なエッジ・ベースの設計を可能にします。また、従来の設計との互換性もあり、8ビットまたは16ビットのマイクロコントローラから、簡単かつ有利なコストでアップグレードすることができます。

256KBのフラッシュ・メモリと80KBのSRAMを搭載するMAX32662は、センサー・コードや複雑なアルゴリズムを容易に処理することができます。ペリフェラルには、SPI、UART、I2C、I2S、CAN 2.0B、12ビットADCなどがあります。

ROMベースのセキュア・ブートローダは、256ビットの楕円曲線デジタル署名アルゴリズム（ECDSA-256）暗号化を採用し、認証に基づく信頼性の高いカスタマ・ソフトウェア更新を実現します。

このデバイスは、5mm x 5mm、32ピンTQFN-EPで提供されます。

アプリケーション

  • スポーツ・ウォッチ
  • フィットネス・モニタ
  • ウェアラブル医療用パッチ
  • 携帯型医療機器
  • 工業用センサー
  • IoT

ArmおよびCortexはArm Limitedの登録商標です。CoreMarkはEMBCCの登録商標です。
MAX32662
Arm Cortex-M4プロセッサ、FPUベースのマイクロコントローラ（MCU）、256KBフラッシュ、80KB SRAMを搭載
MAX32662 Simplified Block Diagram MAX32662 Typical Application Circuit MAX32662-tqfn-pc MAX32662-wlp-pc
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

CodeFusion Studio™

各種の賞を獲得したCodeFusion Studio（CFS）は、AI対応組み込みシステムの開発を加速する組み込みソフトウェア開発プラットフォームです。

詳細を表示

ツールおよびシミュレーション

ソフトウェア開発 5

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX32662EVKIT

MAX32662評価用キット

今すぐ購入 詳細を表示

機能と利点

  • CAN Bus 2.0B用3ピン端子ブロック
  • 128 x 128（1.45インチ）カラーTFTディスプレイ（SPIインターフェースを装備）
  • 選択可能なオンボード高精度電圧リファレンス
  • USB 2.0 Micro-BからシリアルUART
  • すべてのGPIO信号に0.1インチのヘッダーを介してアクセス可能
  • 0.1インチのヘッダーを介してアクセスできる4つのアナログ入力
  • SWD 10ピン・ヘッダー
  • USBポートから基板の電源を供給
  • オンボードLDOレギュレータ
  • ジャンパを介してすべてのICレールの電力を個別に測定
  • 汎用LED（x 1）
  • 汎用プッシュボタン・スイッチ（x 1）

製品詳細

MAX32662評価用キット（EVキット）は、MAX32662マイクロコントローラの機能を評価するためのプラットフォームを提供します。MAX32662は、バッテリ駆動のエッジ・デバイス向けに設計された、超低消費電力で費用効果の高い、高集積32ビット・マイクロコントローラです。

eval board
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
ADRD3161-01Z

Motor Control Module with CANopen CiA 402

今すぐ購入 詳細を表示

機能と利点

  • 9V to 70V DC supply
  • 10A max phase current (conservative)
  • Supported motor types: 3-phase brushless DC (BLDC) / permanent magnet synchronous motor (PMSM), 2-phase bipolar stepper, brushed DC
  • Supported encoder types: ABN (= ABZ, ABI, quadrature), Digital Hall
  • Isolated CAN bus communication, CANopen CiA 402
  • Option to solder a brake chopper resistor
  • Option to use an electromechanical brake (only in the BLDC configuration)
  • Embedded field-oriented control algorithm
  • Code free motion control
  • Real time feedback control

製品詳細

The ADRD3161-01Z is a high‑performance field‑oriented control (FOC) motor‑driver module designed for a wide range of motion‑control applications. Built around the TMC9660 smart gate driver, the board supports multiple motor types, including stepper motors, BLDC/PMSM motors, and brushed DC motors, making it suitable for both precision motion systems and general‑purpose motor control. The platform additionally accommodates quadrature (ABN/ABZ/ABI) encoders and digital Hall sensors, enabling closed‑loop feedback and advanced control features when required.

Communication with the ADRD3161-01Z is achieved through CANopen CiA‑402, operating at a data rate of 500 kbaud. For development, tuning, and low‑level configuration, the underlying TMC9660 can also be accessed directly over UART, allowing developers to interact with the device using the TMCL‑IDE software environment.

APPLICATIONS

  • Automated Guided Vehicles (AGVs)
  • Autonomous Mobile Robots (AMRs)

SPECIFICATIONS

  • 9V to 70V DC supply
  • 10A maximum phase current (conservative)
  • Supported motor types: 3-phase BLDC/PMSM, 2-phase bipolar stepper, brushed DC
  • Supported encoder types: ABN (= ABZ, ABI, quadrature), digital hall
  • Isolated CAN bus communication, CANopen CiA 402
  • Option to solder a brake chopper resistor
  • Option to use an electromechanical brake (only in the BLDC configuration)
MAX32662EVKIT
MAX32662評価用キット

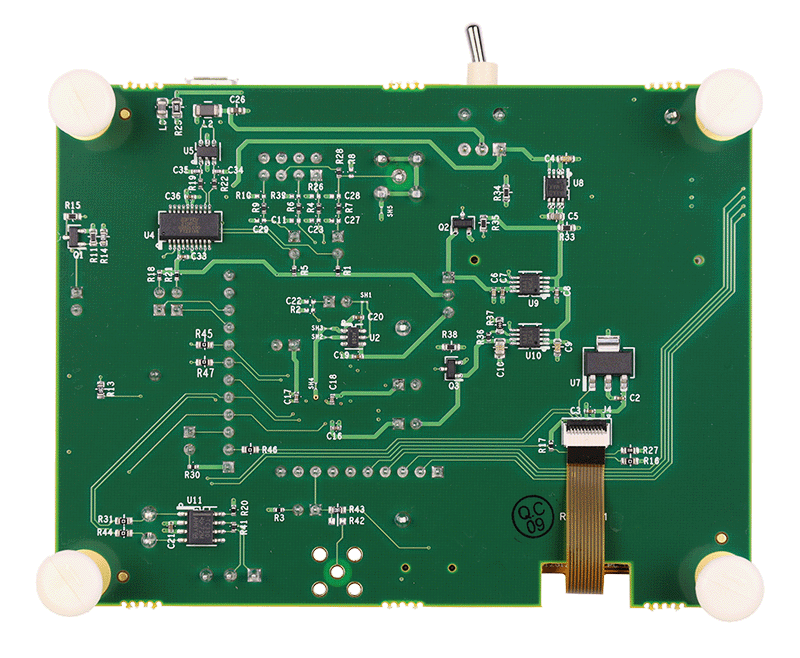

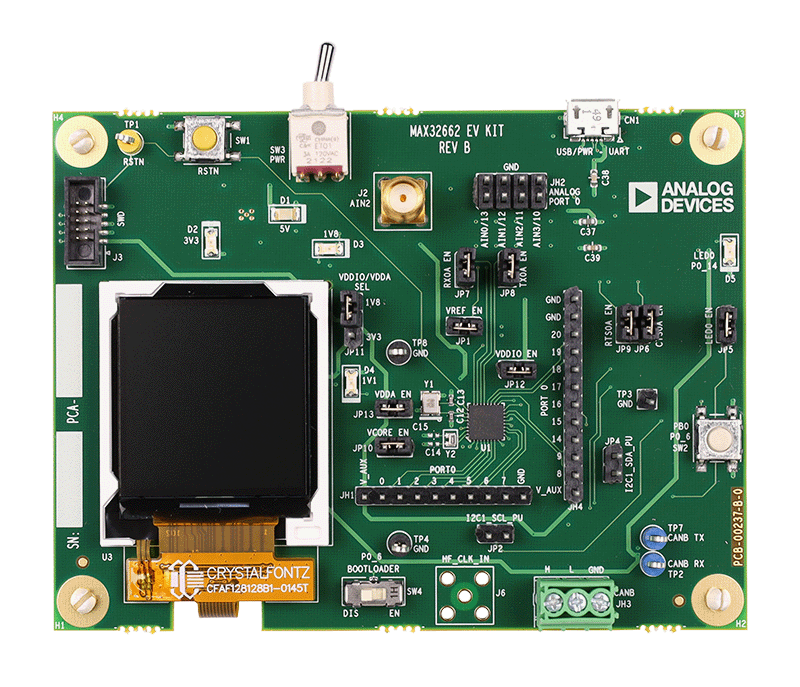

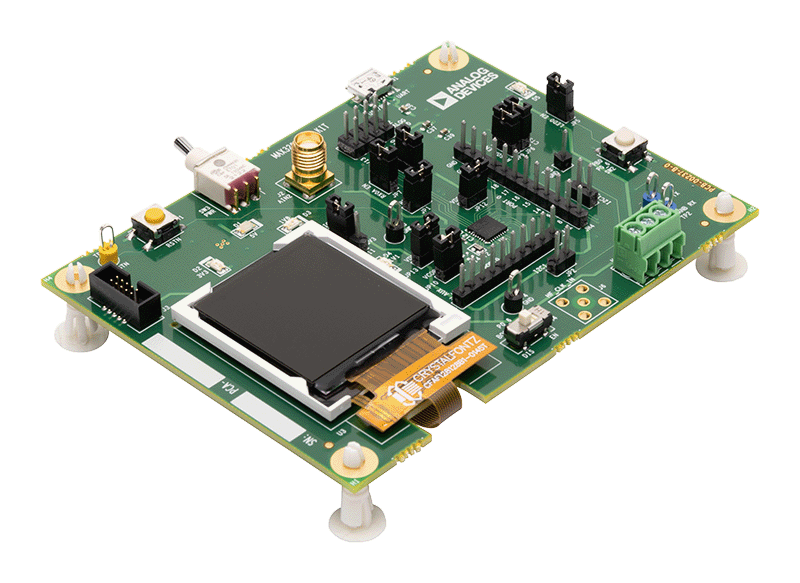

MAX32662 EV Kit Board Photo—Angle MAX32662 EV Kit Board Photo—Top MAX32662 EV Kit Board Photo—Bottom
ADRD3161-01Z
Motor Control Module with CANopen CiA 402

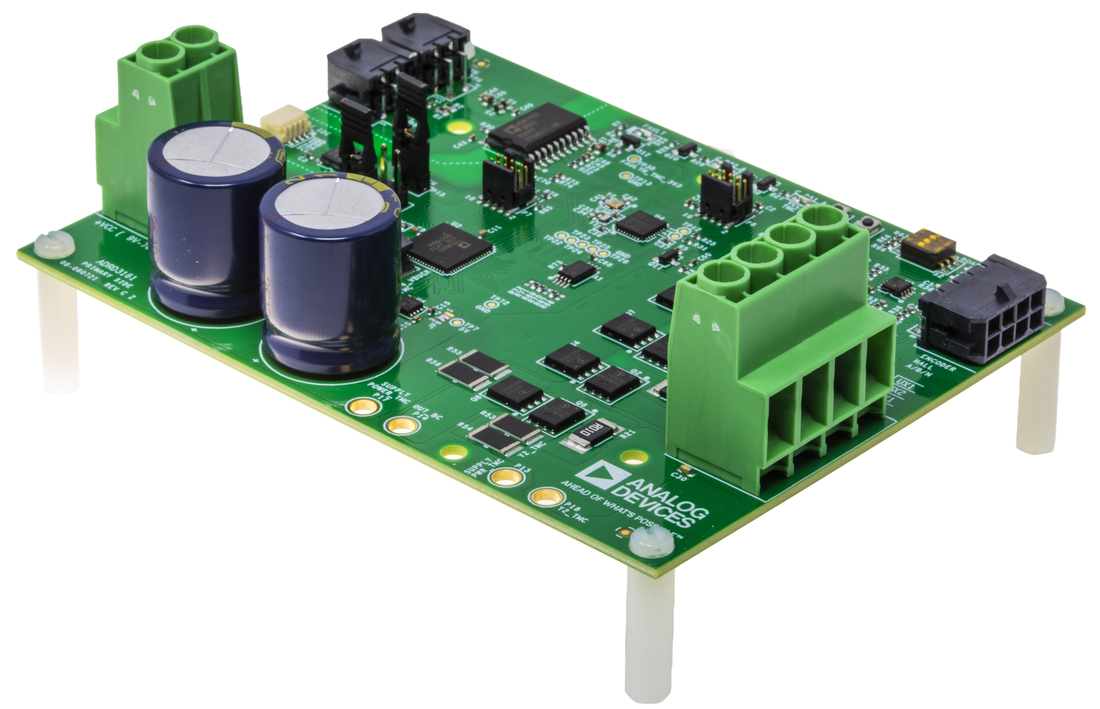

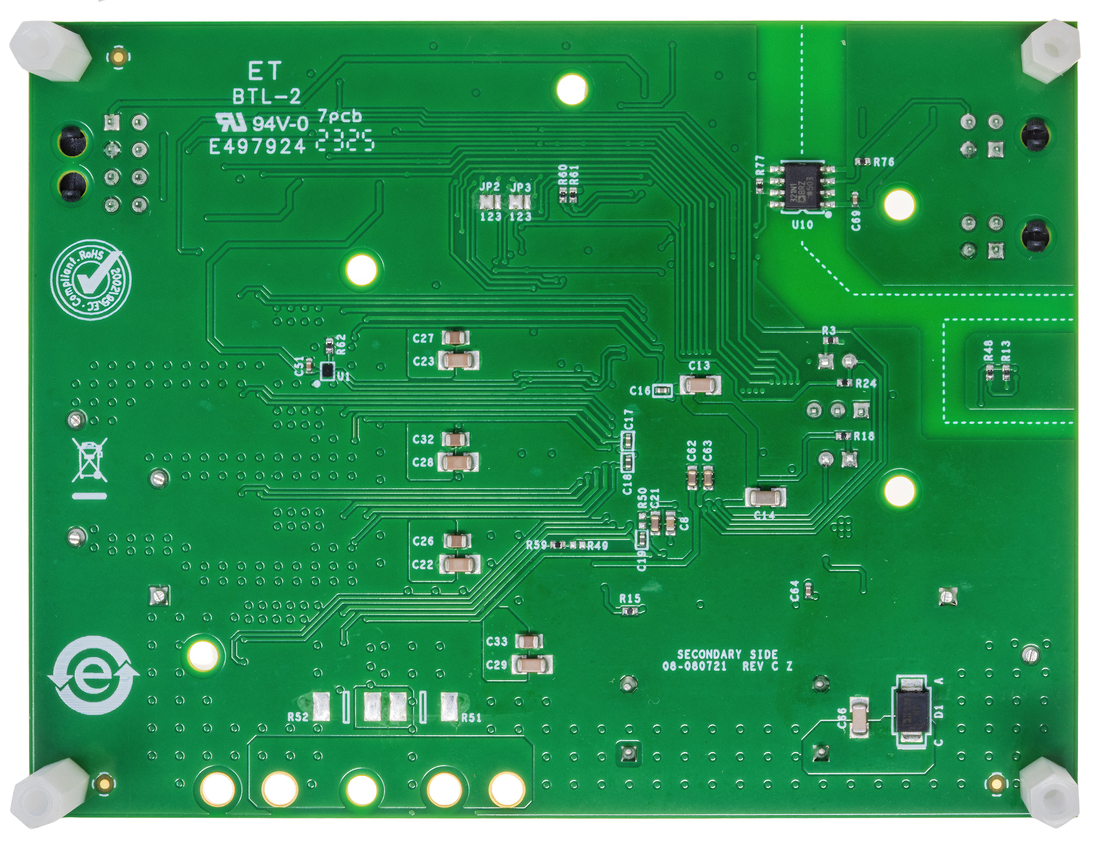

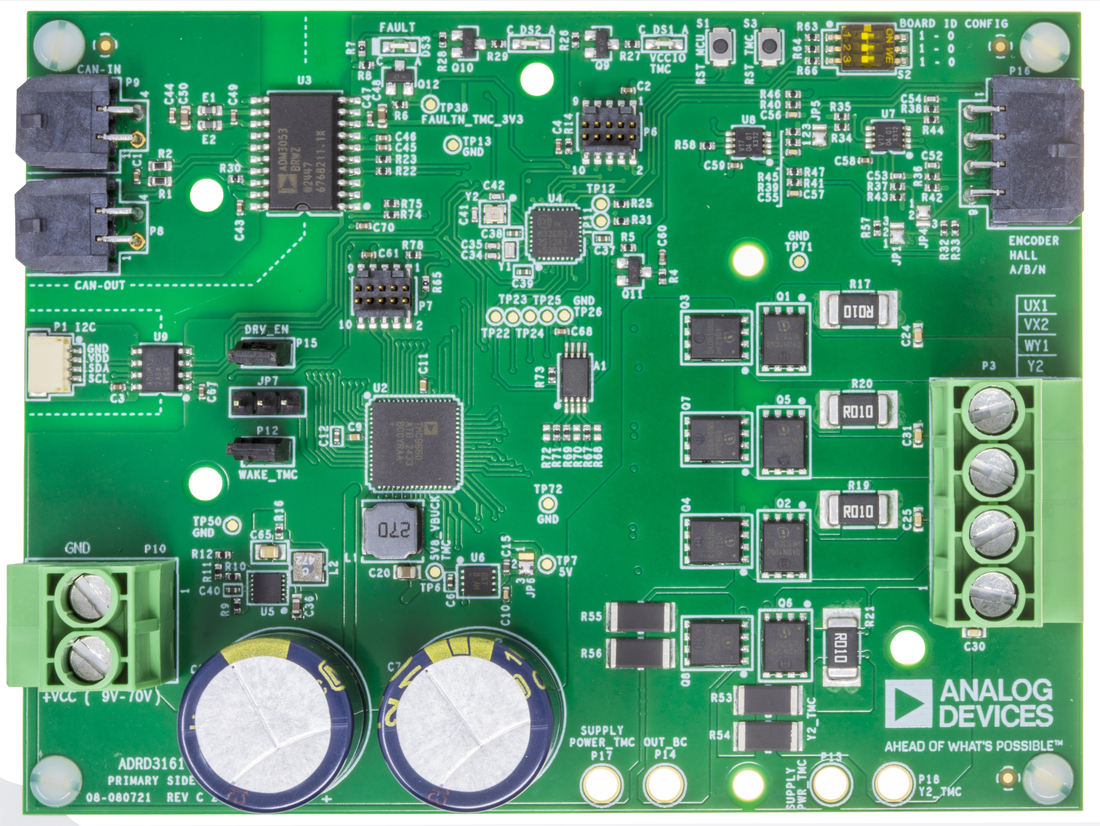

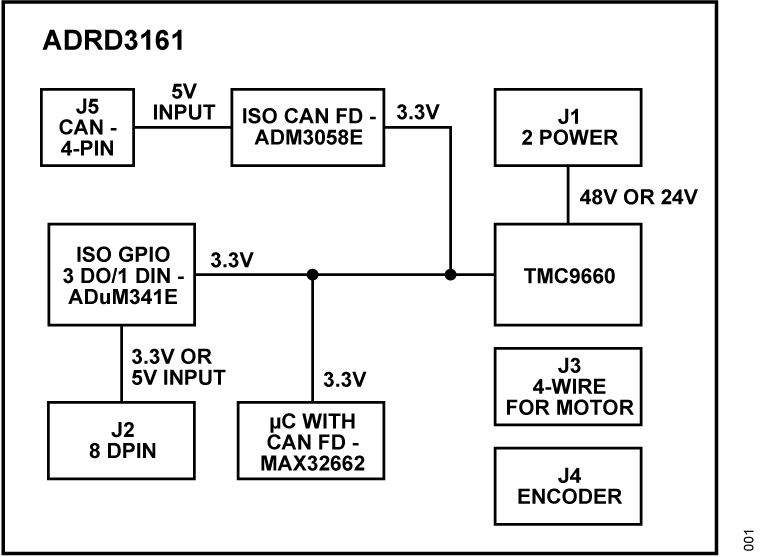

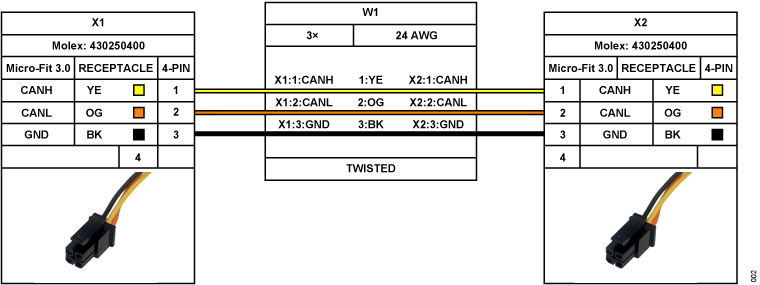

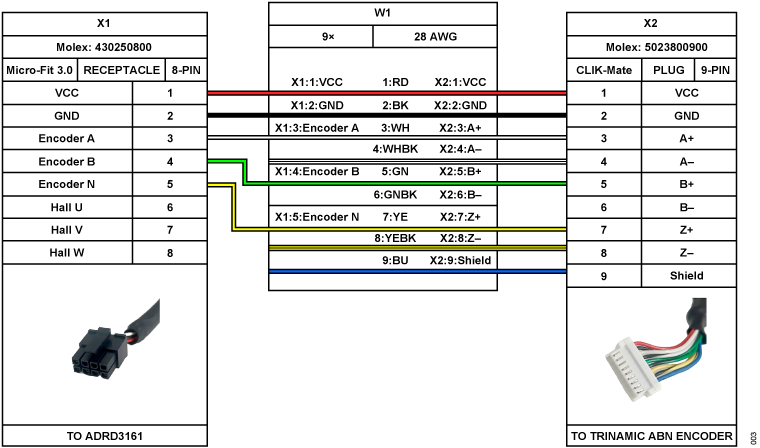

ADRD3161 Angle Evaluation Board ADRD3161 Top Evaluation Board ADRD3161 Bottom Evaluation Board ADRD3161 Simplified Block Diagram ADRD3161 Encoder Cable Setup ADRD3161 CAN Cable Setup
