MAX20334

過電圧およびサージ保護を備えたデュアルSPDTデータラインスイッチ

すべて表示 showmore-icon

高電圧短絡またはサージの発生からデータラインを保護

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.92
機能
  • 歪みのない、高速信号処理
    • デュアルSPDT
    • 信号範囲:0V~5V
    • RON:4Ω (typ)
    • 帯域幅:600MHz
  • 柔軟なシステム設計
    • 各スイッチ経路の個別制御
    • アクティブローENによって消費電流を節約
    • アクティブローFLAGによってフォルト発生を通知
    • 12ピンWLPパッケージ(1.23mm × 1.63mm)
    • 動作温度範囲:-40℃~+85℃
  • 堅牢性と安全性
    • 正の過電圧保護:最大+20.5V
    • ホットプラグイン堅牢性

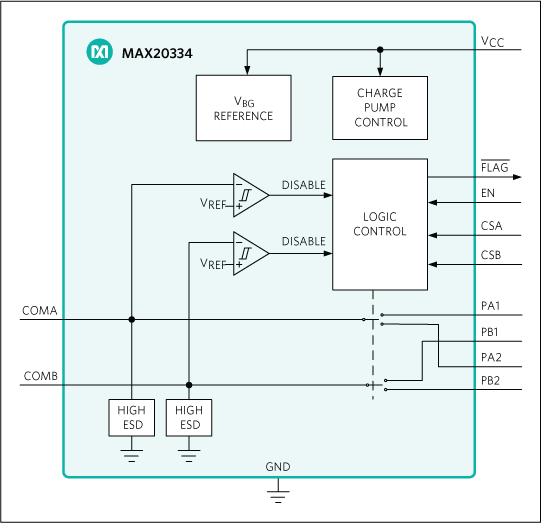

製品概要
show more Icon

MAX20334は、過電圧保護を備えた2 × SPDTスイッチで、ポータブル機器での使用を目的としています。高電圧充電ソリューションで、高電圧VBUSへのデータラインの短絡が発生すると、チャージャの誤検出またはポータブル機器の永久的な損傷につながる可能性があります。MAX20334は、高電圧の短絡またはサージの発生からダウンストリームのデータラインを保護するように設計されています。

このデバイスは、ポータブル電子機器の高性能スイッチングアプリケーションに必要な低オン容量(CON)と低オン抵抗(RON)を兼ね備えています。MAX20334は、正の過電圧、負の過電圧、およびサージ保護を内蔵しています。このデバイスはUSBロー/フル/ハイスピード信号方式に対応し、2.7V~5.5Vの電源で動作します。

MAX20334は12ピンウェハレベルパッケージ(WLP) (1.23mm × 1.63mm)で提供され、-40℃~+85℃の拡張温度範囲で動作します。

アプリケーション

  • ファブレット
  • スマートフォン
  • タブレット

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.92

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20334EWC+
  • HTML
  • HTML
MAX20334EWC+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX20334EVKIT

MAX20334の評価キット

zoom

MAX20334EVKIT

MAX20334の評価キット

MAX20334の評価キット

機能と利点

  • 動作電圧範囲:2.7V~5.5V
  • 電源不要の試験
  • 電源およびアクティブローFLAG LED読取り
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX20334の評価キット(EVキット)は、ポータブル機器での使用を目的とする過電圧およびサージ保護を備えたデュアルSPDTデータラインスイッチデバイスのMAX20334を実証する完全実装および試験済みの回路基板です。このEVキットには、MAX20334EWC+Tが実装されています。

アプリケーション

  • ファブレット
  • スマートフォン
  • タブレット
