LTM®4682は、クワッド31.25Aまたはシングル125A降圧μModule®（パワー・マイクロモジュール）DC/DCレギュレータで、PMBusを介してパワー・マネージメント・パラメータの遠隔設定機能と遠隔測定モニタリングが可能です。LTM4682は、デジタルでプログラム可能なアナログ制御ループで構成され、より広い帯域幅と優れた過渡応答を実現するよう最適化されています。

LTM4682は2線式シリアル・インターフェースを備えており、出力のマージニング、チューニング、ランプ・アップおよびランプ・ダウンを行うことができます。ランピングのスルー・レートはプログラム可能で、遅延時間のシーケンシングも可能です。また、真の入力検出、出力電流および電圧、出力電力、温度、動作時間、およびピーク値を読み出すことができます。EEPROM内容のカスタム設定は必要ありません。起動時の出力電圧、スイッチング周波数、およびチャンネル位相角割り当ては、ピンストラップ抵抗によって設定できます。LTpowerPlay®グラフィカル・ユーザ・インターフェース（GUI）、DC1613A コンバータ、評価用キットが提供されています。

LTM4682は15mm × 22mm × 5.71mm BGAパッケージで提供され、SnPb仕上げまたはRoHSに適合した仕上げの端子を選択できます。

アプリケーション

マルチレール・プロセッサ電源、設定変更可能なコア電源

LTM4682
デジタル・パワー・システム・マネージメント機能を備えた低背型クワッド31.25Aまたはシングル125A µModuleレギュレータ

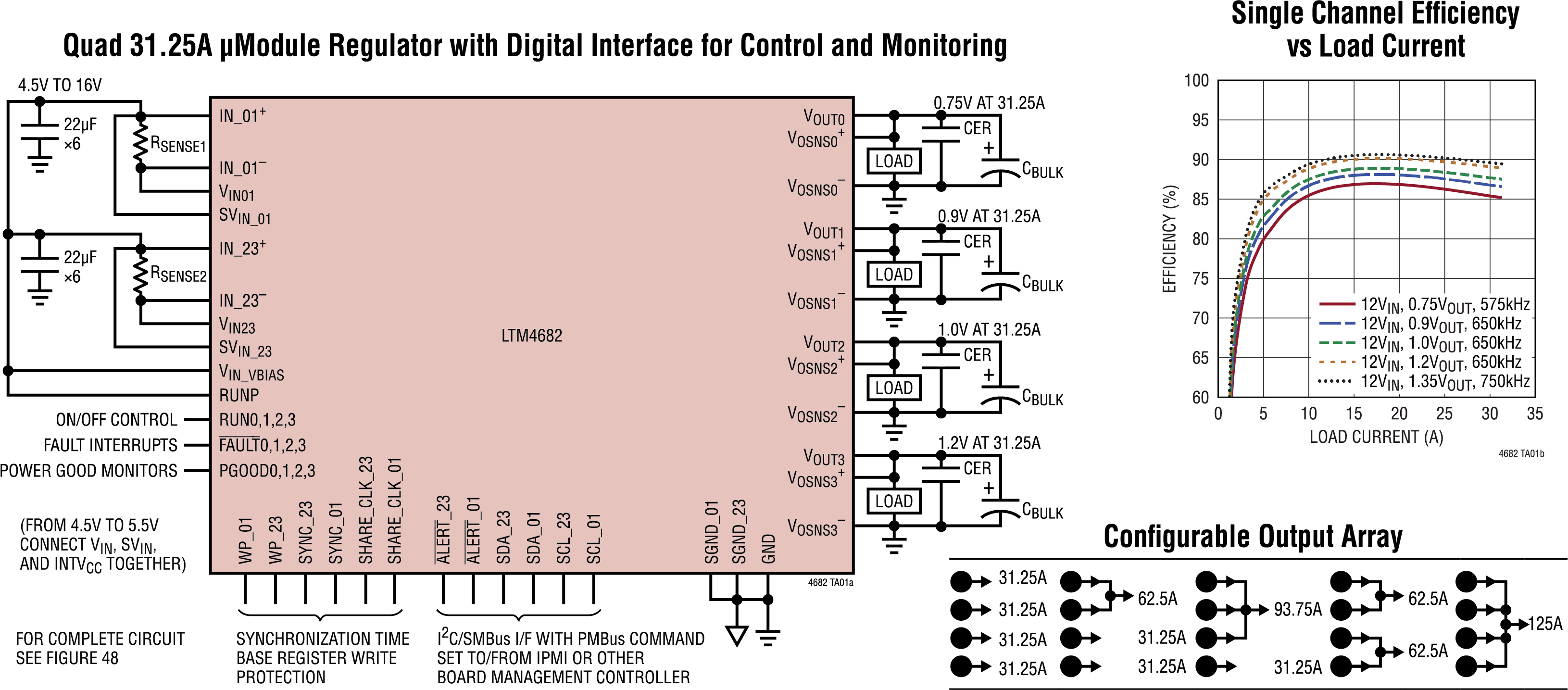

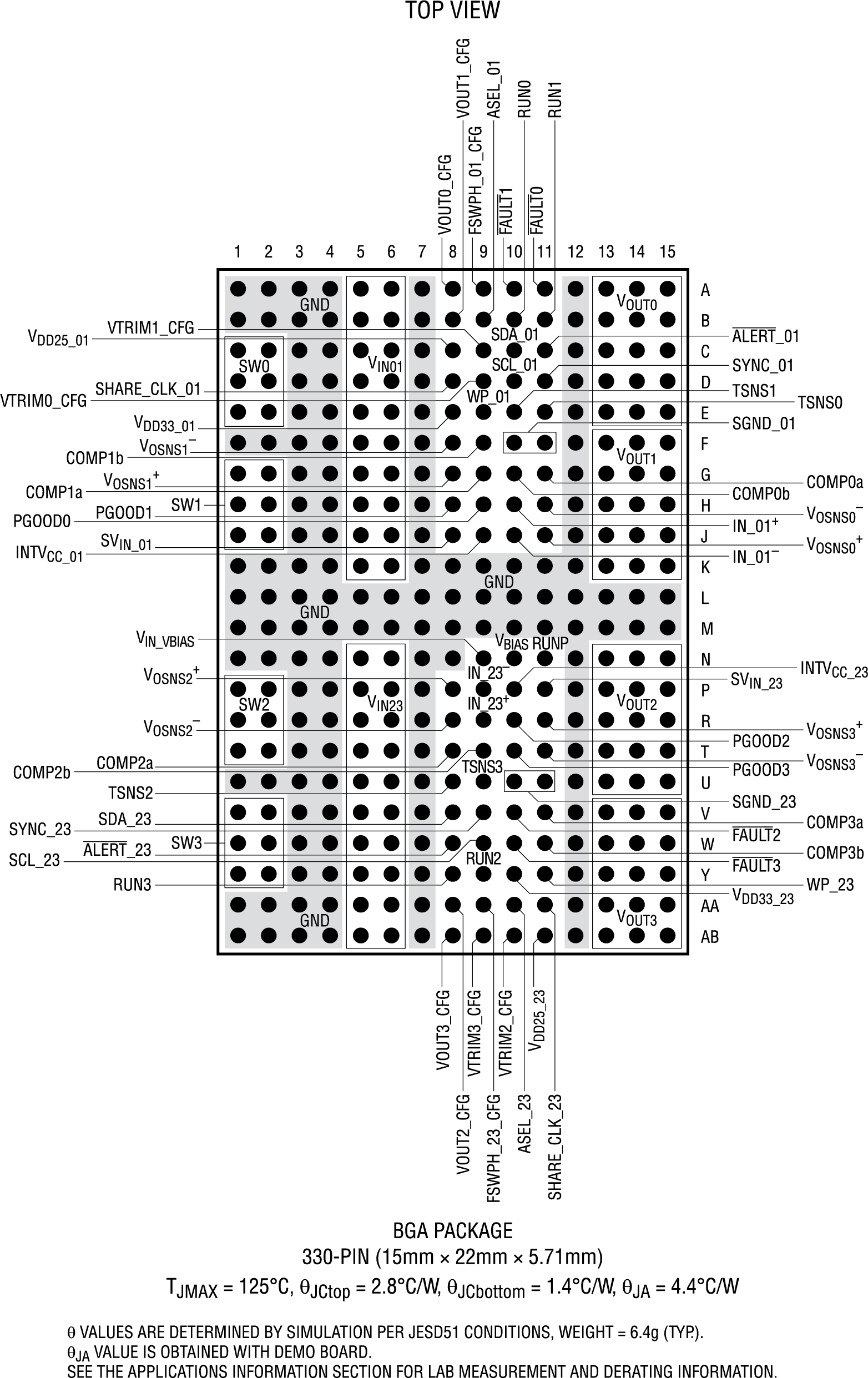

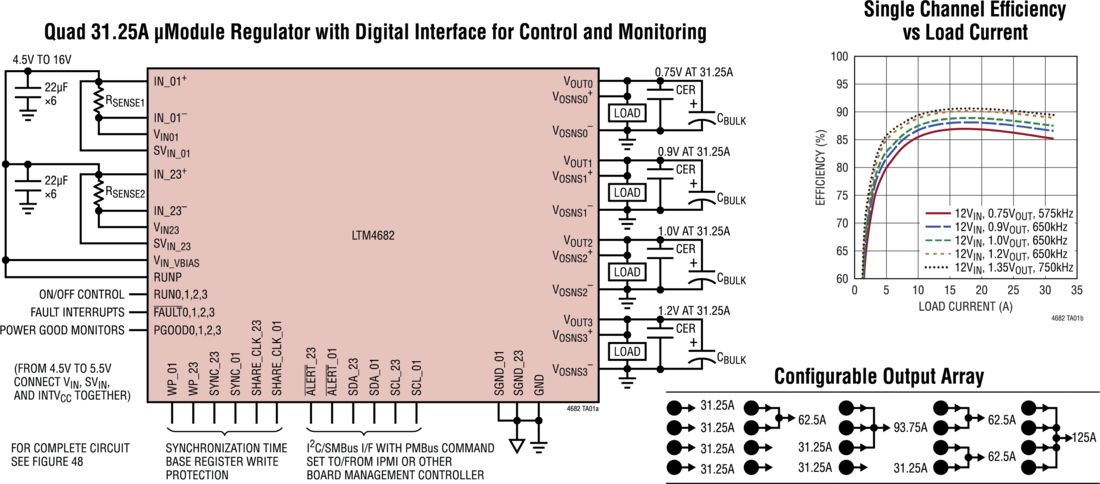

LTM4682 Typical Application LTM4682 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 2

アプリケーション・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTM4682

LTpowerCAD

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LTM4682

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-LTM4682-A1Z

EVAL-LTM4682-A1Z：LTM4682 | デジタル・パワー・システム・マネージメント機能を備えた低VOUTクワッド31.25Aまたはシングル125A μModuleレギュレータ

今すぐ購入 詳細を表示

機能と利点

  • 制御と監視のためのデジタル・インターフェースを備えたデジタル調整可能な4つのアナログ・ループ
  • 低出力電圧範囲と高速負荷過渡応答に対し最適化
  • 15mm × 22mm × 5.71mmボール・グリッド・アレイ（BGA）パッケージ

製品詳細

EVAL-LTM4682-A1Z評価用ボードには、LTM®4682が搭載されています。LTM4682は、デジタル・パワー・システム・マネージメント機能（PSM）を備えた、入出力電圧範囲の広い、高効率、高電力密度のクワッド出力PolyPhase® DC/DC降圧μModule®（マイクロモジュール）電力レギュレータです。EVAL-LTM4682-A1Z評価用ボードは、4相4出力として構成されています。4相単一出力の同様の評価用ボードも利用可能です（EVAL-LTM4682-A2Z）。

EVAL-LTM4682-A1Z評価用ボードのデフォルト入力電圧範囲は、4.5V～16Vです。ただし、VINが6V未満で4.5V ≤ VIN ≤ 5.75Vの範囲内の場合、特定の既存の内蔵部品については若干の変更が必要です。手順のセクションで、ステップ8（低VINでの動作：4.5V ≤ VIN ≤ 5.75V）を参照してください。

工場出荷時のデフォルト出力電圧は、チャンネルあたり最大31.25Aの負荷電流でVOUT [0:3] = 0.7Vです。チャンネルごとに最大31.25Aまでの負荷電流を供給できますが、強制空冷とヒート・シンクを併用することで、すべての出力レールが全負荷の場合の出力電力を更に最適化できる可能性があります。この評価用ボードの出力電圧は、0.7V～1.35Vの範囲で調整できます。出力電圧を調整する際の熱ディレーティング曲線と推奨スイッチング周波数については、LTM4682のデータシートを参照してください。

詳しくはユーザ・ガイドを参照してください。

eval board
schematic 4
schematic 5
schematic 6
EVAL-LTM4682-A2Z

EVAL-LTM4682-A2Z：LTM4682 | デジタル・パワー・システム・マネージメント機能を備えた低VOUTクワッド31.25Aまたはシングル125A μModuleレギュレータ

今すぐ購入 詳細を表示

機能と利点

  • 制御と監視のためのデジタル・インターフェースを備えたデジタル調整可能な4つのアナログ・ループ
  • 低出力電圧範囲と高速負荷過渡応答に対し最適化
  • 15mm × 22mm × 5.71mmボール・グリッド・アレイ（BGA）パッケージ

製品詳細

EVAL-LTM4682-A2Z評価用ボードには、LTM4682が搭載されています。LTM4682は、デジタル・パワー・システム・マネージメント機能（PSM）を備えた、入出力電圧範囲の広い、高効率、高電力密度のクワッド出力PolyPhase® DC/DC降圧μModule®（マイクロモジュール）電力レギュレータです。EVAL-LTM4682-A2Z評価用ボードは、4相単一出力として構成されています。4相4出力の同様の評価用ボードも利用可能です（EVAL-LTM4682-A1Z）。

EVAL-LTM4682-A2Z評価用ボードのデフォルト入力電圧範囲は、4.5V～16Vです。ただし、VINが6V未満で4.5V ≤ VIN ≤ 5.75Vの範囲内の場合、特定の既存の内蔵部品については若干の変更が必要です。手順のセクションで、ステップ8（低VINでの動作：4.5V ≤ VIN ≤ 5.75V）を参照してください。

工場出荷時のデフォルト出力電圧は、最大125Aの負荷電流でVOUT = 0.7Vです。強制空冷とヒート・シンクを併用することで、すべての出力レールが全負荷の場合の出力電力を更に最適化できる可能性があります。この評価用ボードの出力電圧は、0.7V～1.35Vの範囲で調整できます。出力電圧を調整する際の熱ディレーティング曲線と推奨スイッチング周波数については、LTM4682のデータシートを参照してください。

詳しくはユーザ・ガイドを参照してください。
EVAL-LTM4682-A1Z
EVAL-LTM4682-A1Z：LTM4682 | デジタル・パワー・システム・マネージメント機能を備えた低VOUTクワッド31.25Aまたはシングル125A μModuleレギュレータ

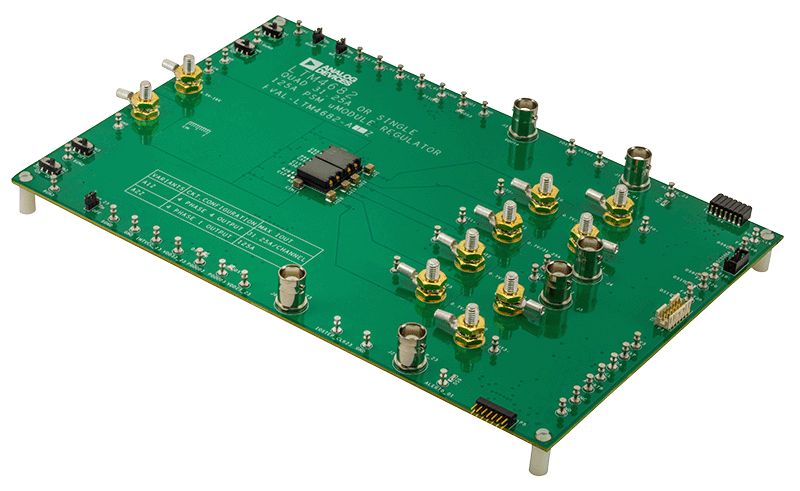

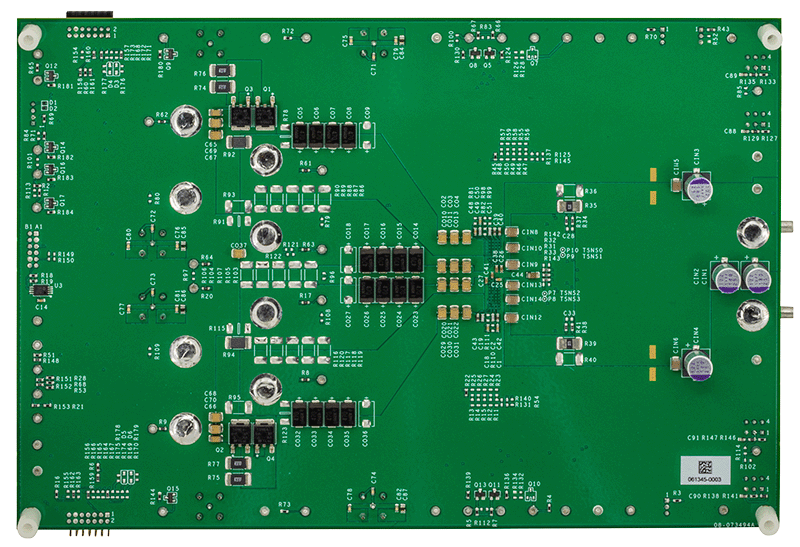

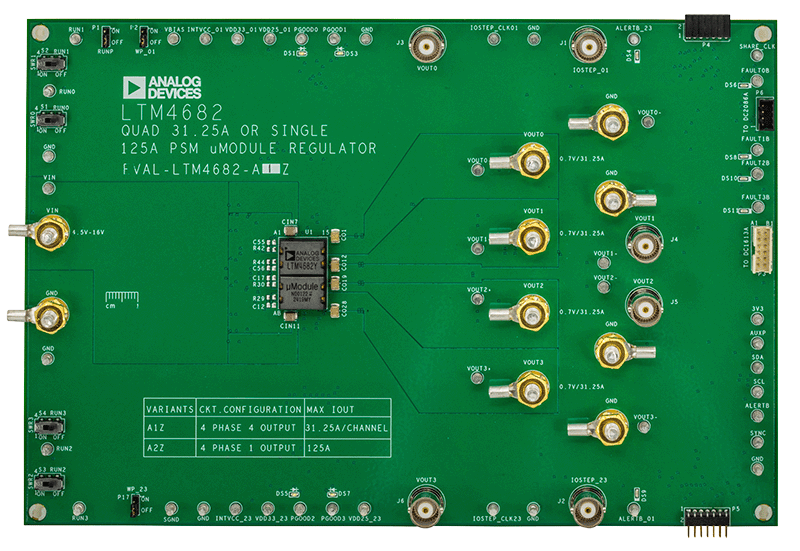

EVAL-LTM4682-A1Z Board Photo Angle View EVAL-LTM4682-A1Z Board Photo Top View EVAL-LTM4682-A1Z Board Photo Bottom View
EVAL-LTM4682-A2Z
EVAL-LTM4682-A2Z：LTM4682 | デジタル・パワー・システム・マネージメント機能を備えた低VOUTクワッド31.25Aまたはシングル125A μModuleレギュレータ

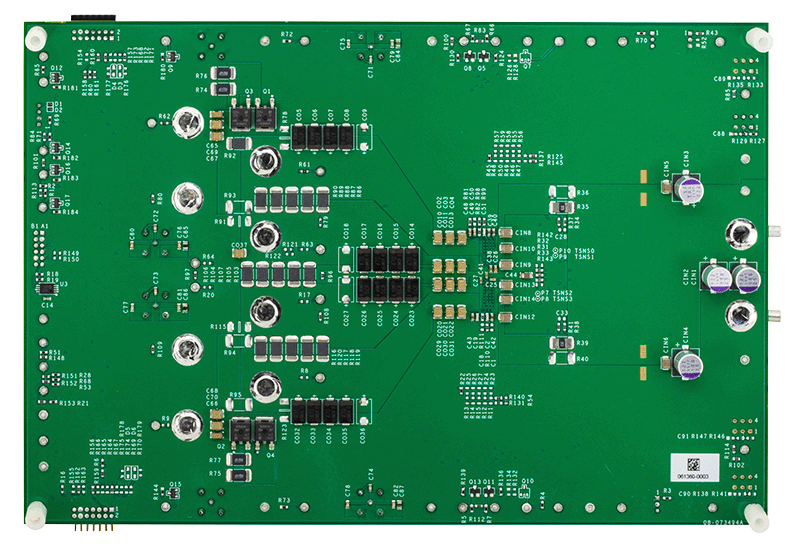

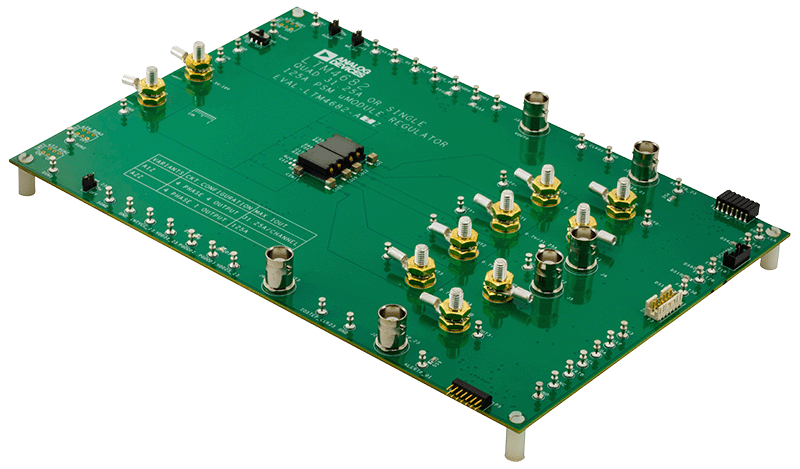

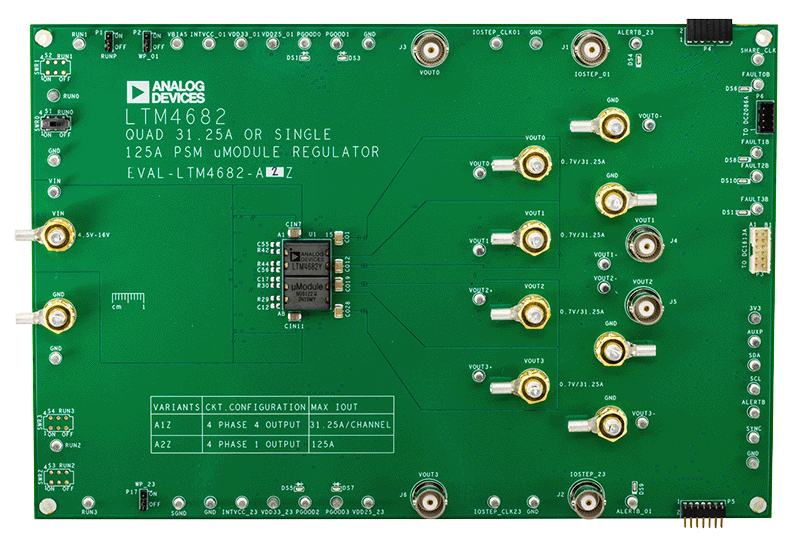

EVAL LTM4682 A2Z ANGLE evaluation board web EVAL-LTM4682-A2Z Board Photo Top View EVAL-LTM4682-A2Z Board Photo Bottom View
