特長
- 低 EMI フル機能スイッチ・モード電源
- EN55022 クラスB 準拠
- 広い入力電圧範囲: 3.1 V ～ 58 V
- 最大 4 A の出力電流
- 出力電圧範囲: 0.5 V ≤ VOUT ≤ 0.94 • VIN
- ±ライン、負荷、温度に対する全DC出力電圧誤差: 1.67 % (–40°C ～ 125°C)
- 複数の LTM4653 との並列および電流共有
- アナログ出力電流インジケータ
- プログラマブルな出力電圧制限
- 定周波電流モード制御
- パワーグッド・インジケータおよびプログラマブルなソフトスタート
- 過電流／過電圧／過熱からの保護
- 15 mm × 9 mm × 5.01 mm BGA パッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
EN55022 の放射条件を満たすように設計された LTM4653 は、超低ノイズの 58 V、4 A DC/DC 降圧 μModule® レギュレータです。伝導放射条件は、標準のフィルタ部品を追加することによって満たすことができます。パッケージには、スイッチング・コントローラ、パワー MOSFET、インダクタ、フィルタ、その他のサポート部品が含まれています。
LTM4653 は 3.1 V ～ 58 V の入力電圧範囲で動作し、0.5 V ～ 94 % の VIN の出力電圧と 250 kHz ～ 3 MHz（デフォルトは 400 kHz）のスイッチング周波数をそれぞれ 1 本の抵抗で設定することができます。高負荷電流では、LTM4653 は PolyPhase® との並行動作および外部クロックとの同期が可能です。設計を仕上げるために必要なのは、入出力フィルタのバルク・コンデンサのみです。
LTM4653 は 15 mm × 9 mm × 5.01 mm BGA パッケージに含まれ、SnPb または RoHS 準拠の端子仕上げで提供されます。
アプリケーション
- 航空電子機器、工業用制御、および試験装置
- ビデオ、イメージング、および計測器
- 48 V テレコムおよびネットワーク電源
- RF システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM4653
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
情報
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
347.53 K
情報
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTM4653EY#PBF |
77-Lead BGA (9mm x 15mm x 5.01mm)
|
|
|
| LTM4653IY |
77-Lead BGA (9mm x 15mm x 5.01mm)
|
|
|
| LTM4653IY#PBF |
77-Lead BGA (9mm x 15mm x 5.01mm)
|
|
- LTM4653EY#PBF
- ピン／パッケージ図
-
77-Lead BGA (9mm x 15mm x 5.01mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM4653IY
- ピン／パッケージ図
-
77-Lead BGA (9mm x 15mm x 5.01mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM4653IY#PBF
- ピン／パッケージ図
-
77-Lead BGA (9mm x 15mm x 5.01mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4653EY#PBF
製造中
LTM4653IY
製造中
LTM4653IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4653EY#PBF
製造中
LTM4653IY
製造中
LTM4653IY#PBF
製造中
2 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4653EY#PBF
製造中
LTM4653IY
製造中
LTM4653IY#PBF
製造中
5 17, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LTM4653EY#PBF
製造中
LTM4653IY
製造中
LTM4653IY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4653EY#PBF
製造中
LTM4653IY
製造中
LTM4653IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4653EY#PBF
製造中
LTM4653IY
製造中
LTM4653IY#PBF
製造中
2 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4653EY#PBF
製造中
LTM4653IY
製造中
LTM4653IY#PBF
製造中
5 17, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LTM4653EY#PBF
製造中
LTM4653IY
製造中
LTM4653IY#PBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

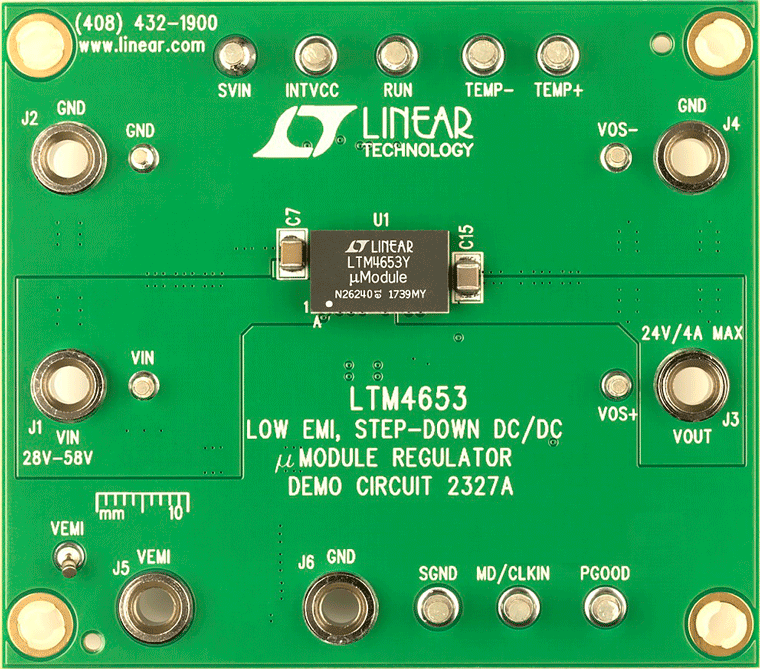

DC2327A
LTM4653 EN55022B Compliant 58V, 4A Step-Down DC/DC μModule Regulator
製品の詳細
Demonstration circuit 2327A is a step-down DC/DC converter with 28V to 58V input voltage, 24V output voltage and max 4A output featuring the LTM4653Y. The LTM®4653 is an ultralow noise, 58V, 4A step-down DC/DC μModule regulator. It is designed to meet the radiated emissions requirement of EN55022B. A switching frequency range of 250kHz to 3MHz is supported and the module can synchronize to an external clock. The LTM4653 data sheet must be read in conjunction with this demo manual prior to working on or modifying demo circuit DC2327A.
