HMC794

2GHz低ノイズ・プログラマブル分周器（N = 1～4）、SMT

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 低ノイズ・フロア：
    • −163dBc/Hz（10MHzオフセット時）
    • −160dBc/Hz（100kHzオフセット時）
  • プログラマブル分周器、N = 1、2、3、4
  • 入力周波数範囲：200MHz～2GHz
  • 50%デューティ・サイクル出力
  • 最大出力パワー：+10dBm
  • スリープ・モード：消費電流1μA未満
  • 16ピン3×3mm SMTパッケージ：9mm2

製品概要
show more Icon

HMC794LP3Eは、SiGe BiCMOS低ノイズ・プログラマブル分周器です。3×3mmのリードレス表面実装パッケージを使用しています。200MHz～2GHz入力周波数範囲で、N = 1からN = 4までの任意の分周値を設定できます。高レベル出力パワー（最大10dBm）と非常に低いSSB位相ノイズ、50%デューティ・サイクルにより、低ノイズ・クロック生成、LO生成、LO駆動アプリケーションに最適です。バイアス制御を設定できるため、最大20%の電力最小化が可能です。

アプリケーション

  • 低ノイズ・フロアのLO生成
  • クロック・ジェネレータ
  • ミキサーLO駆動
  • 防衛アプリケーション
  • 試験装置
  • センサー


Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

HMC794

資料

1
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 04/22/2015
English

HMC794 Data Sheet

PDFファイルを開く

redirect
1.04 M
download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

品質関連資料 4

Package/Assembly Qualification Test Report: LP2, LP2C, LP3, LP3B, LP3C, LP3D, LP3F, LP3G (QTR: 2014-0364)
Package/Assembly Qualification Test Report: 16L 3x3mm QFN Package (QTR: 11003 REV: 02)
Package/Assembly Qualification Test Report: Plastic Encapsulated QFN (QTR: 05006 REV: 02)
Semiconductor Qualification Test Report: BiCMOS-A (QTR: 2013-00235)

テープ＆リール仕様 1

LP3, LC3, LC3B Tape and Reel Outline Dimensions

製品選択ガイド 1

RF/マイクロ波/ミリ波IC セレクション・ガイド
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC794LP3E 16-Lead QFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
HMC794LP3ETR 16-Lead QFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 6, 2022

- 22_0048

Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products

HMC794LP3E

最終販売

HMC794LP3ETR

最終販売

pdf

PCN22_0048_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Detailed Change Description

external-icon

7 28, 2022

- 22_0023

Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)

HMC794LP3E

最終販売

HMC794LP3ETR

最終販売

pdf

PDN22_0023_Form

external-icon

xls

Material_Report

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 6, 2022

- 22_0048

arrow down

Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products

HMC794LP3E

最終販売

HMC794LP3ETR

最終販売

pdf

PCN22_0048_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

pdf

Detailed Change Description

external-icon
7 28, 2022

- 22_0023

arrow down

Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)

HMC794LP3E

最終販売

HMC794LP3ETR

最終販売

pdf

PDN22_0023_Form

external-icon

xls

Material_Report

Download

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細
HMC905
popup image
Cart

新規設計に推奨

分周器、N = 1～4、6GHz、低ノイズ、プログラマブル、SMT

HMC862A
popup image
Cart

新規設計に推奨

0.1 ～ 24 GHz の低ノイズ・プログラマブル周波数分周器

評価用キット 1

評価用キット1

evaluation kit item images

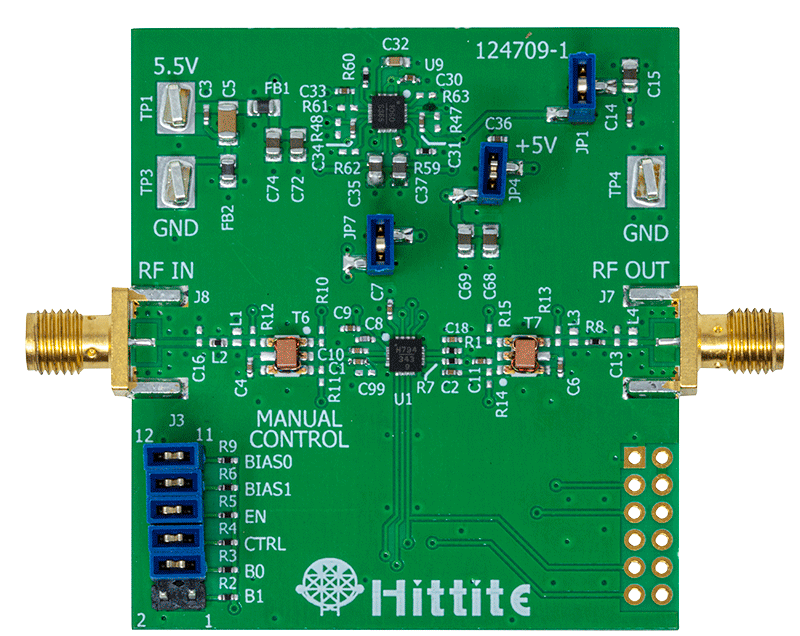

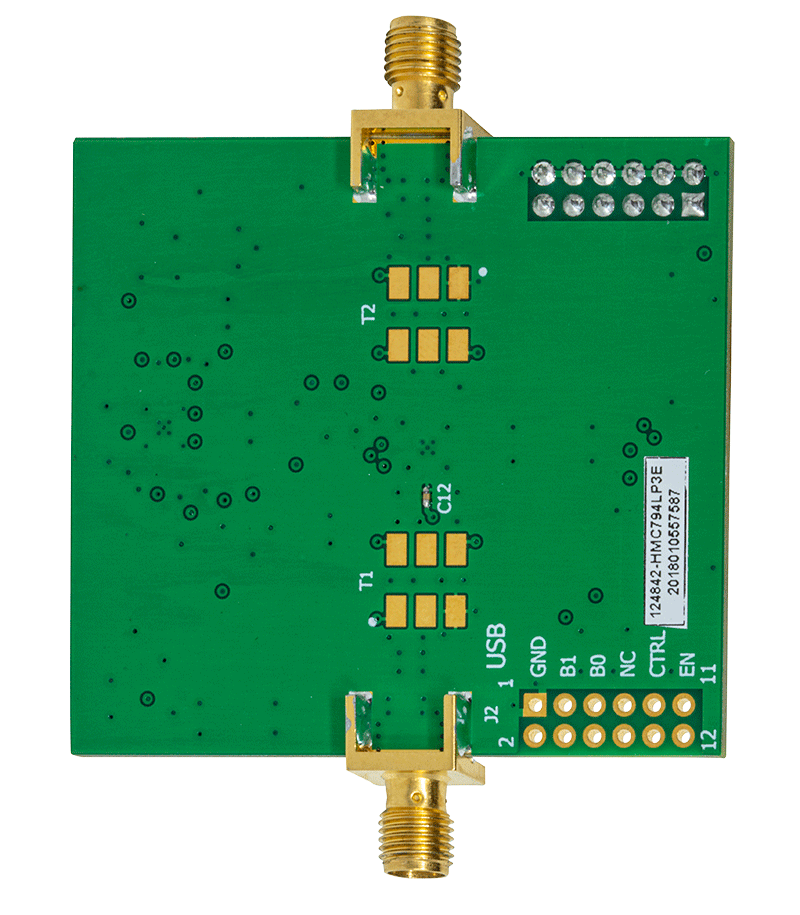

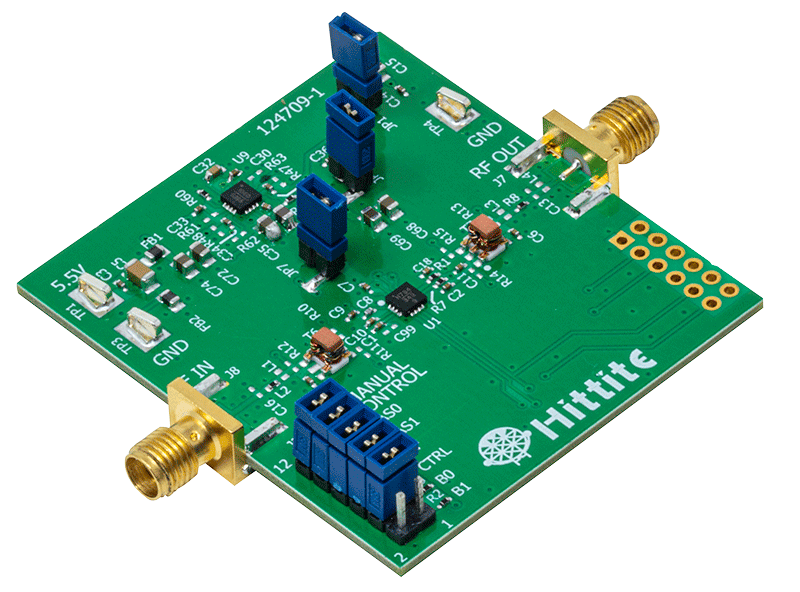

EVAL-HMC794LP3E
