HMC905

新規設計に推奨

分周器、N = 1~4、6GHz、低ノイズ、プログラマブル、SMT

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 低ノイズ・フロア:−164dBc/Hz
    (N = 4、10MHzオフセット時)
  • プログラマブル分周器、N = 1、2、3、4
  • 入力周波数範囲:400MHz~6GHz
  • 最大出力パワー:+6dBm
  • スリープ・モード:消費電流<1μA
  • 16ピン3×3mm SMTパッケージ:9mm2


HMC905LP3Eは、SiGe BiCMOS低ノイズ・プログラマブル分周器です。3×3mmのリードレス表面実装パッケージを使用しています。400MHz~6GHzの入力周波数範囲で1分周から4分周まで調整が可能です。高レベルの出力パワー(最大6dBmシングルエンド)と非常に低いSSB位相ノイズ、50%のデューティ・サイクルにより、低ノイズ・クロック生成、LO生成、LO駆動のアプリケーションに最適なデバイスです。バイアスおよび出力パワーの設定を変更できるため、消費電流と出力パワーを制御することができます。パワーダウン機能のほか、優れた入力-出力間絶縁や短い起動時間といった特長があります。HMC905LP3Eは、高速スイッチングの「ピンポン」アプリケーションに利用することができます。

アプリケーション

  • 低ノイズ・フロアのLO生成
  • ソフトウェア定義無線
  • クロック・ジェネレータ
  • 高速スイッチング・シンセサイザ
  • 防衛アプリケーション
  • 試験装置
  • センサー

HMC905
分周器、N = 1~4、6GHz、低ノイズ、プログラマブル、SMT
HMC905 Functional Block Diagram
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

データシート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

評価用キット

eval board
EVAL-HMC905LP3E

HMC905LP3E Evaluation Board

製品詳細

This page contains ordering information for evaluating the HMC905LP3E.

The design files link includes the BOM, schematics, and Gerber files for the evaluation board.

EVAL-HMC905LP3E
HMC905LP3E Evaluation Board

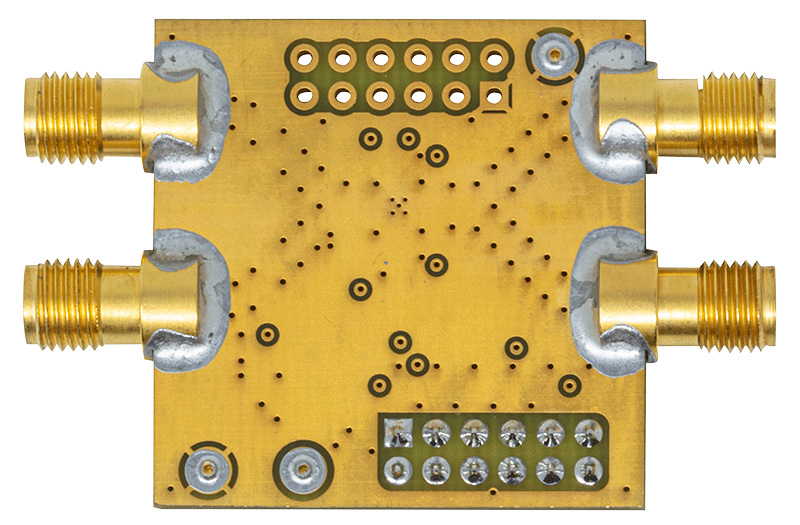

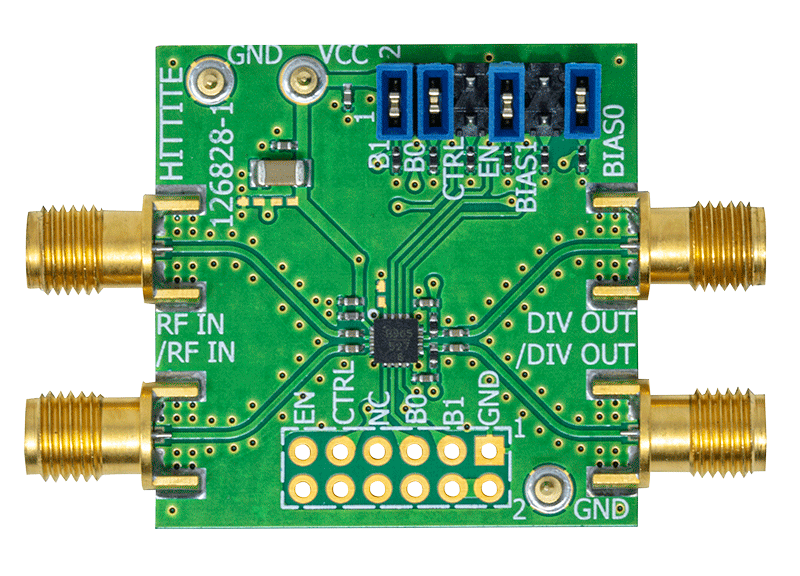

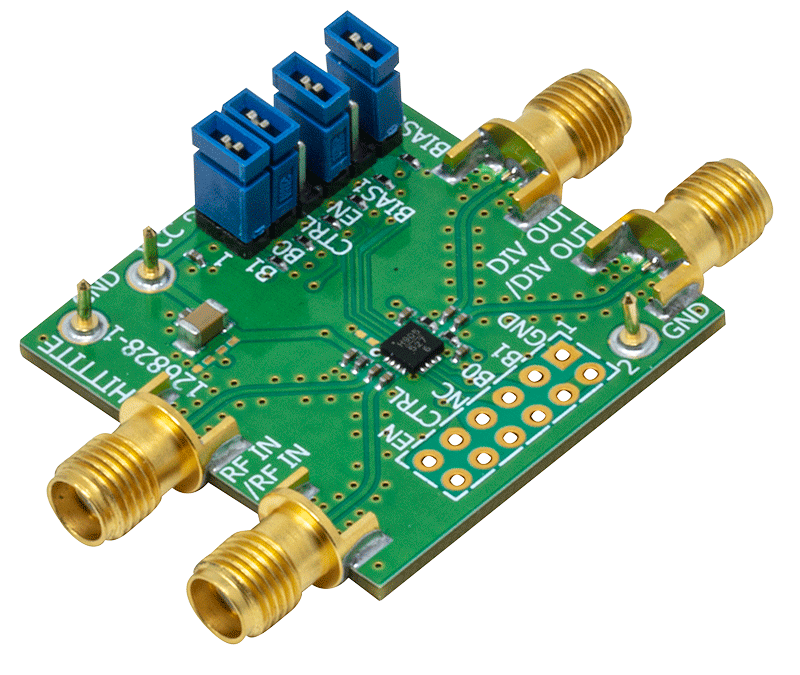

HMC905 Evaluation Board HMC905 Evaluation Board HMC905 Evaluation Board
