HMC698

新規設計に推奨

シンセサイザ、7GHz、インテジャーN、SMT

製品モデル: 2
1Ku当たりの価格: 価格は未定

Viewing:

製品情報

超低SSB位相ノイズ・フロア：−153dBc/Hz @ 10kHzオフセット @ 100MHz
リファレンス周波数
最大7GHzで動作するプログラマブル分周器（N= 12～259）

オペアンプ・ベースのループ・フィルタに接続できるオープン・コレクタ出力バッファ・アンプ
極性反転が可能なPFD、ロック検出出力付き
32ピン5×5mm SMTパッケージ：25mm²

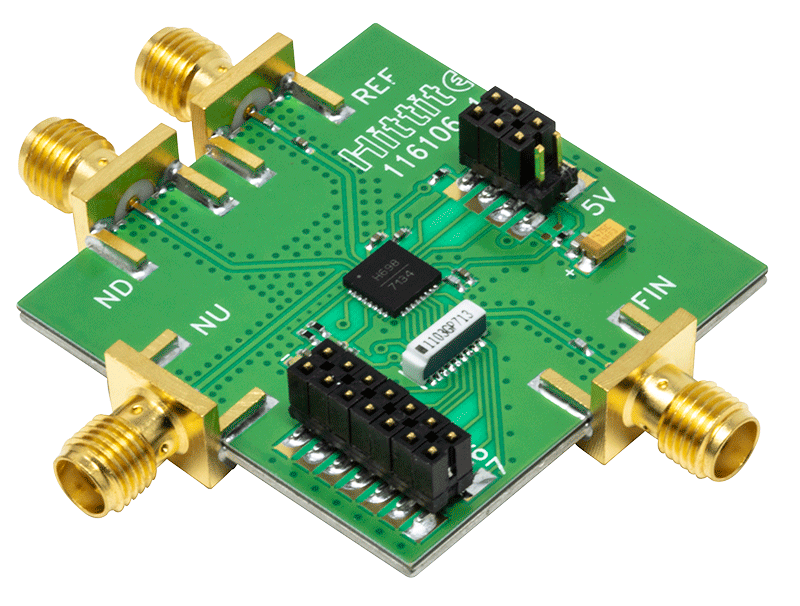

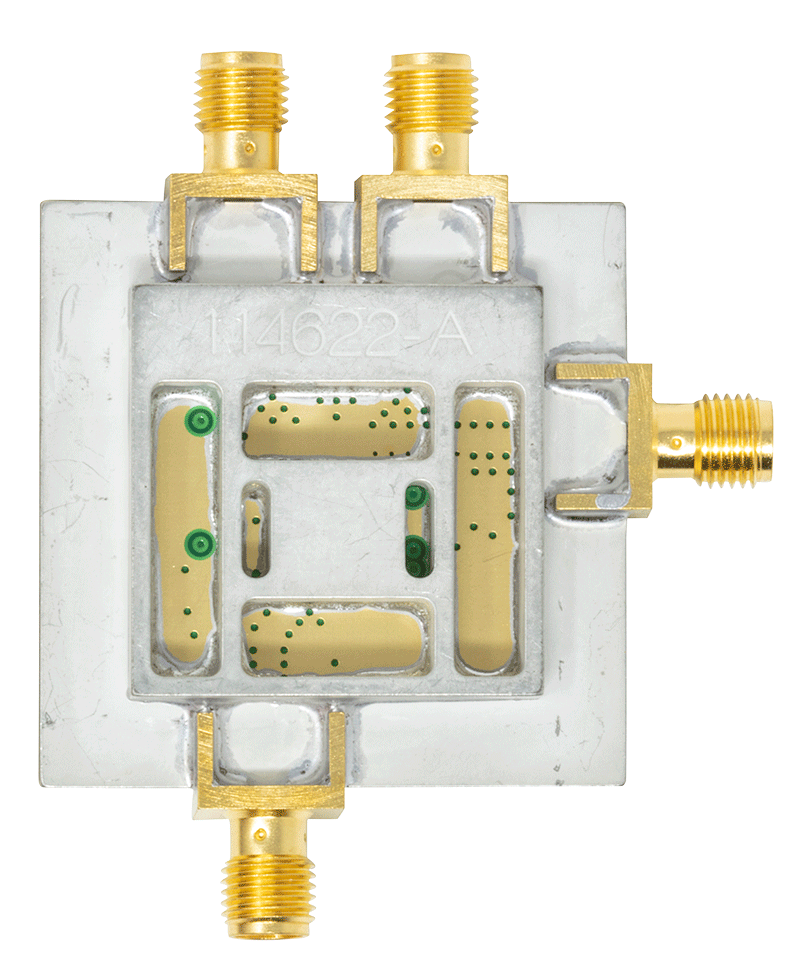

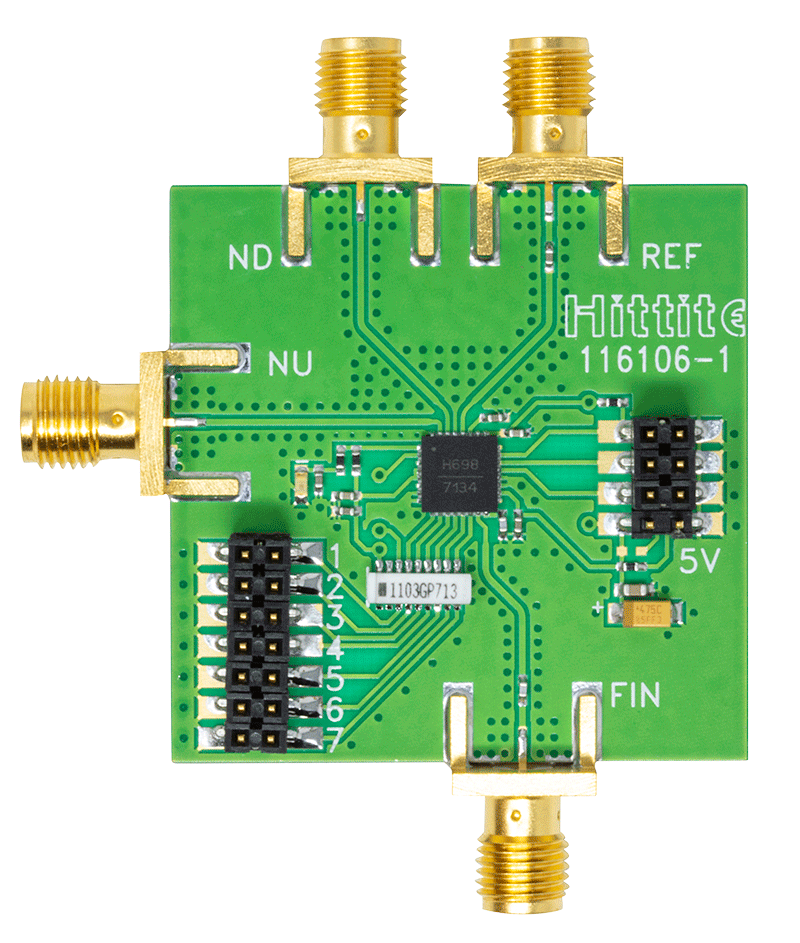

HMC698LP5(E)は、極性を反転できる広帯域デジタルPFDとロック検出出力を持つ周波数シンセサイザです。分周器は80～7000MHzの範囲で無条件に使用でき、分周比は12～259の任意の値に設定できます。HMC698LP5(E)は、高周波動作と極めて低いノイズ・フロアによって広いループ帯域幅と低いN値を持ったシンセサイザとなり、セトリング時間を短縮して位相ノイズを非常に低い値に抑えます。HMC698LP5(E)と差動ループ・フィルタを組み合わせれば、VCOの位相をリファレンス発振器に同期させることができます。

アプリケーション

衛星通信システム
ポイントtoポイント無線
防衛アプリケーション
SONETクロック生成

製品モデル: 2
1Ku当たりの価格: 価格は未定

ドキュメント

データシート 1

HMC698 Data Sheet 04/22/2015

技術記事 2

LO信号の位相ノイズをシステム・レベルでモデル化、PLLが分散配備されたフェーズド・アレイの解析が可能に 11/01/2018

位相ノイズ性能の高いDACを利用した周波数合成器、高速ホッピングを必要とするマイクロ波アプリケーションに対応 07/01/2021

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
HMC698LP5E	32-Lead QFN (5mm x 5mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
HMC698LP5ETR	32-Lead QFN (5mm x 5mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
オペアンプ（OPアンプ） 3
ADA4084-1	新規設計に推奨	オペアンプ、シングル、30V、低ノイズ、入 / 出力レールtoレール、低消費電力
LT6200	製造中	165MHz、レール・トゥ・レール入出力、0.95nV/√Hz低ノイズ・オペアンプ・ファミリ
ADA4625-1	新規設計に推奨	36V、18MHz、低ノイズ、高速セトリング単電源、RRO、JFETオペアンプ

ツールおよびシミュレーション

設計ツール 1

Using the HMC Design Tool for Synthesizers with a PFD Output

ADIsimPLL™

ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。

ツールを開く
