DS34S132

32ポートTDM over Packet IC

すべて表示 showmore-icon

TDM over Packet用、業界最高レベルのクロックリカバリを提供する高集積、32ポート、TDM over Packet IC

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 32の独立したTDMポート:シリアルデータ、クロック、およびシンク(64Kbps~2.048Mbpsのデータ)
  • 1つの100/1000Mbps (MII/GMII)イーサネットMAC
  • 合計256のPW、TDMポート当り32のPW:TDMoPおよび/またはHDLC PWの任意の組合せが可能
  • PSNプロトコル:L2TPv3またはUDP Over IP (IPv4またはIPv6)、メトロイーサネット(MEF-8)、またはMPLS (MFA-8)
  • 0、1、または2のVLANタグ(IEEE 802.1Q)
  • 同期または非同期TDMポートタイミング
    • TDMポート当り1つのクロックリカバリエンジン(1つはグローバルリファレンスとして指定可能)
    • サポートされたクロックリカバリ技術
      • 適応型クロックリカバリ
      • 差動クロックリカバリ
      • 絶対および差動タイムスタンプ
    • 個別の受信/送信インタフェース
    • ダイレクト送信タイミング用の2つのクロック入力
  • 構造化T1/E1における各TDMポート
    • 任意のタイムスロットを任意のPWに割り当てるDS0 TSAブロック
    • 32のHDLC/CESエンジン(合計256)
    • CAS信号内蔵/なし
  • 非構造化における各TDMポート
    • 1つのHDLC/SATエンジン(合計32)
    • データレート:64Kbps~2.048Mbps
  • 32ビットまたは16ビットのCPUプロセッサバス
  • CPUベースのOAMおよび信号伝達
    • UDP固有の「特殊」イーサネットタイプ
    • インバンドVCCV ARP
    • MEF OAM
    • ブロードキャストDA
    • NDP/IPv6
  • DDR SDRAMインタフェース
  • 低電力1.8Vコア、3.3V I/O、2.5V SDRAM

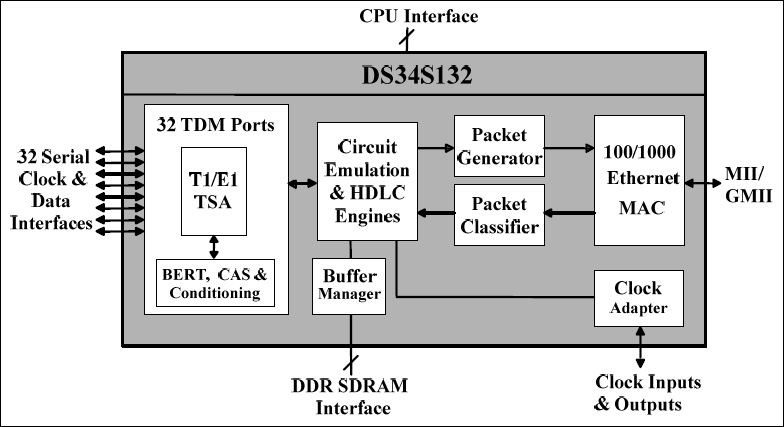

製品概要
show more Icon

IETF PWE3 SAToP/CESoPSN/HDLC対応のDS34S132は、パブリックネットワーク(ITU G.823、G.824、およびG.8261)で要求されるジッタおよびワンダタイミング性能を満たしながら、L2TPv3/IP、UDP/IP、MPLS (MFA-8)、およびメトロイーサネット(MEF-8)ネットワーク用のTDMデータストリームとTDM-over-Packet (TDMoP)データストリーム間の変換に必要なインタワーキング機能を提供します。最大32のTDMポートを、100/1000Mbpsイーサネットポート伝送用の256の個別設定可能なPseudowire (PW)に変換することができます。各TDMポートのビットレートは、T1/E1または低速のTDMレートをサポートする64Kbps~2.048Mbpsの範囲で設定可能です。TDMベースのシリアルHDLCデータ用のPWインタワーキングもサポートされています。内蔵のタイムスロット割当て(TSA)回路は、単一のTDMポートからのタイムスロット(TS)の任意のグループを単一のPWに組み合わせる能力を提供します。この高い集積度が、高密度なアプリケーション用にコスト、基板面積、および市場投入時間を最小限にするための完全なソリューションを提供します。

アプリケーション

  • PSN上HDLCカプセル化データ
  • PSN上TDM回路エミュレーション(PSN上TDM専用線サービス、TDM over BPON/GPON/EPON、TDM over Cable、TDM over Wireless、セルラバックホール、統一化PSN上マルチサービス)
