製品概要
機能と利点
- isoPower内蔵の絶縁型DC/DCコンバータ
- 出力電流：100mA
- オートモーティブ・アプリケーション向けのAEC-Q100認証を取得：ADuM6421AW（ADuM6423AWは申請中）
- 最大5Mbps、最大負荷時の2層PCBで、CISPR 32/EN55032 Class B放射制限に適合
- 4本のDC～100Mbps信号絶縁チャンネル
- 最小沿面距離8.3mmの28ピン精細ピッチSOIC
- 高温動作：最高125°C
- 高いコモンモード過渡耐圧：100kV/μs
- 安全と規制に関する認定（申請中）
- UL認定（申請中）
- 1分間で5000V（実効値）、UL 1577規格に準拠
- CSA Component Acceptance Notice 5A（申請中）
- VDE V 0884-11適合性認定（申請中）
- VIORM = 566 V peak
- GB4943.1-2011に準拠するCQC認定（申請中）
製品概要

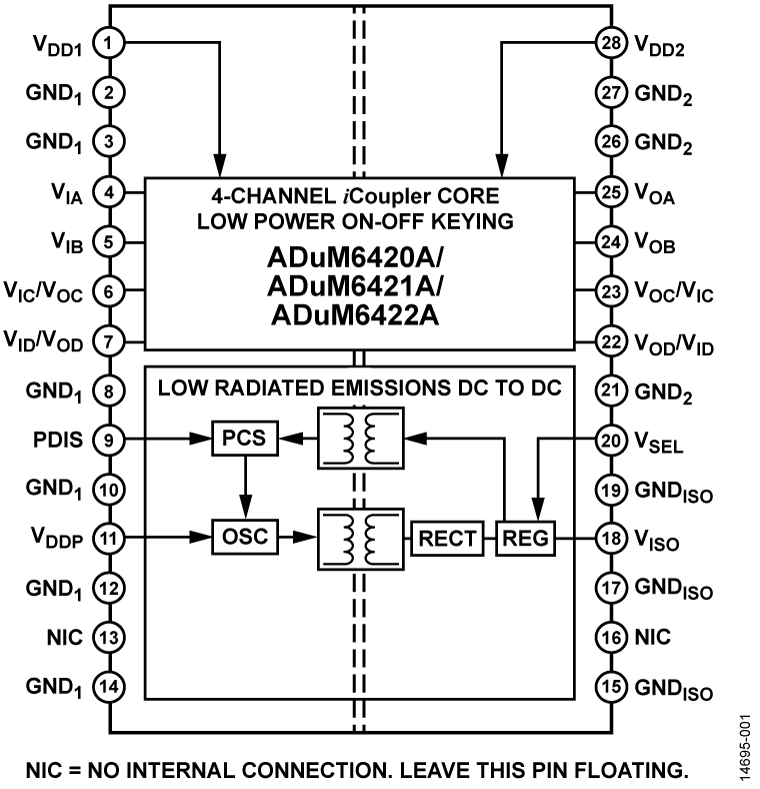

ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424A1は、isoPower®内蔵のDC/DCコンバータを組み込んだ4チャンネル・デジタル・アイソレータです。アナログ・デバイセズのiCoupler®技術をベースにしたDC/DCコンバータは、絶縁された安定化電源となります。フェライト・ビーズを使用した2層プリント基板（PCB）の負荷が最大の状態でCISPR 32/EN 55032クラスB放射制限を満たします。よく使われる電圧の組合せとそれらに対応する出力電流レベルは、データシートの表1に示されています。
ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424Aを使用した500mWの絶縁設計では、絶縁型DC/DCコンバータを個別に用意する必要はありません。また、iCouplerチップ・スケール・トランス技術をロジック信号の絶縁とDC/DCコンバータの磁気部品の両方に採用し、小型のトータル絶縁ソリューションとなっています。
ADuM6420A/ADuM6421A/ADuM6422A/ADuM6423A/ADuM6424Aアイソレータは、独立したアイソレーション・チャンネルを4つ備えています。詳細はデータシートのピン配置およびピン機能の説明を参照してください。
アプリケーション
- RS-232トランシーバー
- 電源スタートアップ・バイアスとゲート・ドライブ
- 絶縁センサー・インターフェース
- 車載オンボード・チャージャ（OBC）およびDC/DCコンバータ
- 産業用プログラマブル・ロジック・コントローラ（PLC）
1米国特許5,952,849; 6,873,065; 6,903,578; 7,075,329により保護されています。その他の特許は申請中です。
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

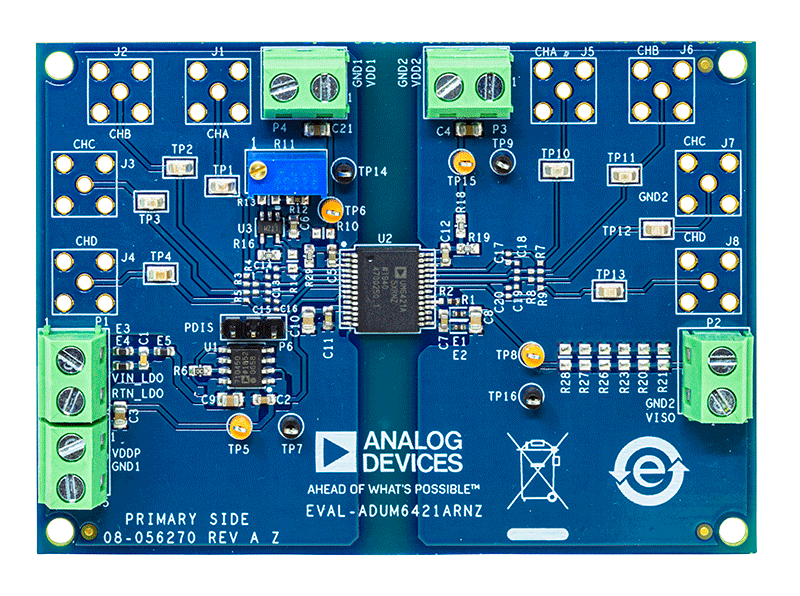

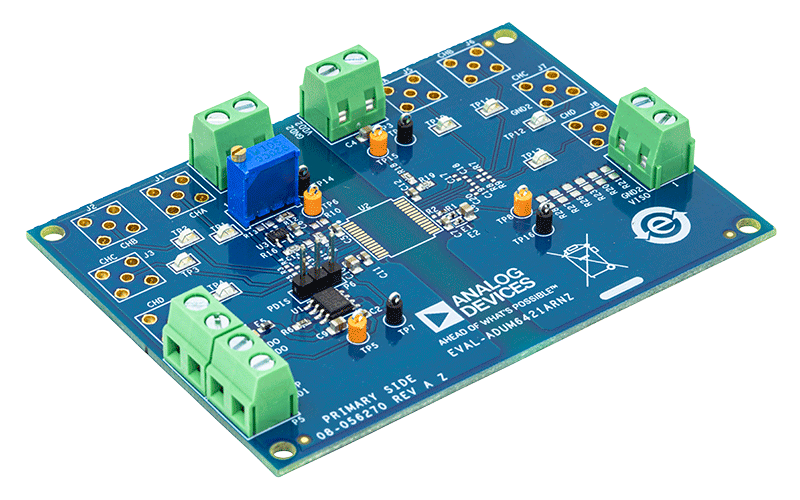

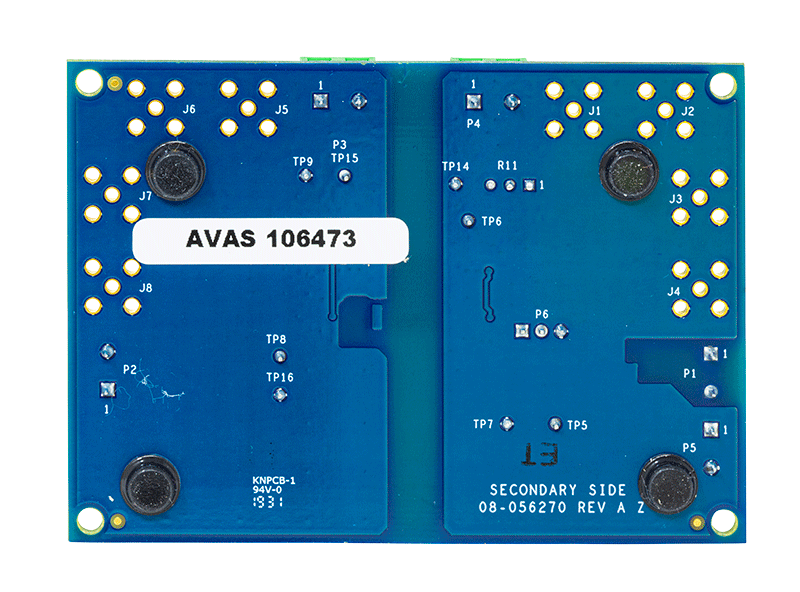

評価キット (1)
参考資料
-
安全規格認証や適合の取得状況1/28/2016
-
イノベーションを保護する：高精度から高出力まで5/23/2022
ツールおよびシミュレーション
IBISモデル
IBS
ADuM6422A IBIS Model
810.09 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADUM6422ABRNZ3 | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide, Finer Pitch) | |
| ADUM6422ABRNZ3-RL | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide, Finer Pitch) | |
| ADUM6422ABRNZ5 | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide, Finer Pitch) | |
| ADUM6422ABRNZ5-RL | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide, Finer Pitch) | |
| ウェハ・ファブリケーション・データ |
