製品概要

機能と利点

  • isoPower内蔵の絶縁型DC/DCコンバータ
  • CISPR 32/EN 55032クラスB放射制限に準拠
  • オンボード6V～ 9V LDO電源、VDDPピンに5Vを供給
  • 5Vの入力動作と選択可能な3.3Vまたは5V絶縁型DC/DCコンバータ出力
  • 以下にスクリュー端子コネクタを提供します
    • LDO電源
    • 5Vの直接電源
    • ボード外PDIS制御
    • 絶縁型出力電源

製品概要

ADuM6420A/ADuM6421A/ADuM6422Aデバイスには、4つのiCoupler®オン／オフ・キーイング（OOK）デジタル・アイソレーション・チャンネルとiCouplerチップ・スケールisoPower®トランス技術が採用されています。

このiCouplerトランス技術により、最大500mWの絶縁された電源を必要とするアプリケーションで、統合、強化、絶縁された小型信号／電源ソリューションが実現します。

ADuM6420A/ADuM6421A/ADuM6422Aデータシートでは、使用可能なDC/DCコンバータ電源設定と高い周囲温度で使用可能な最大電源が仕様規定されています。

ADuM6420A/ADuM6421A/ADuM6422Aデバイスは、絶縁された安定化電源となります。フェライト・ビーズを使用した2層プリント基板（PCB）の負荷が最大の状態でCISPR 32/EN 55032クラスB放射制限を満たします。このファミリのすべてのデバイスに同じ絶縁型DC/DCコンバータが含まれており、ディレクショナル・デジタル・チャンネル設定を特徴としています。

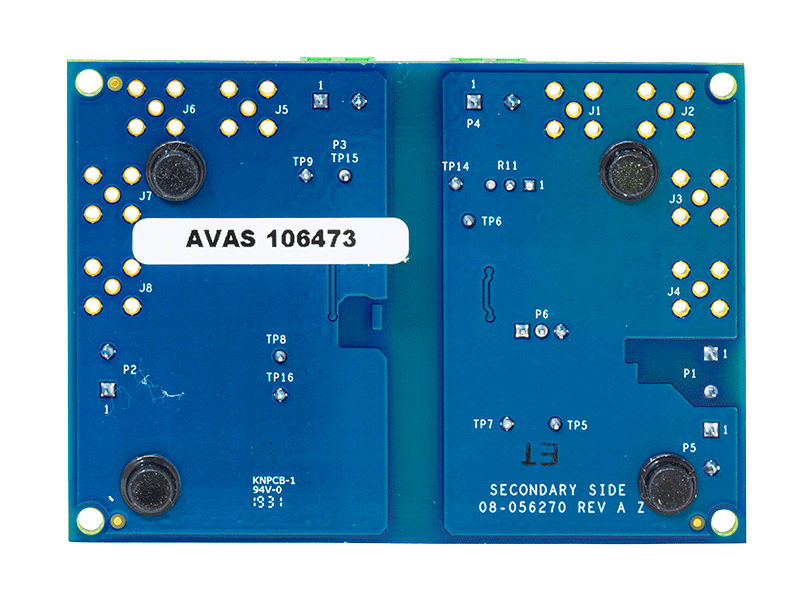

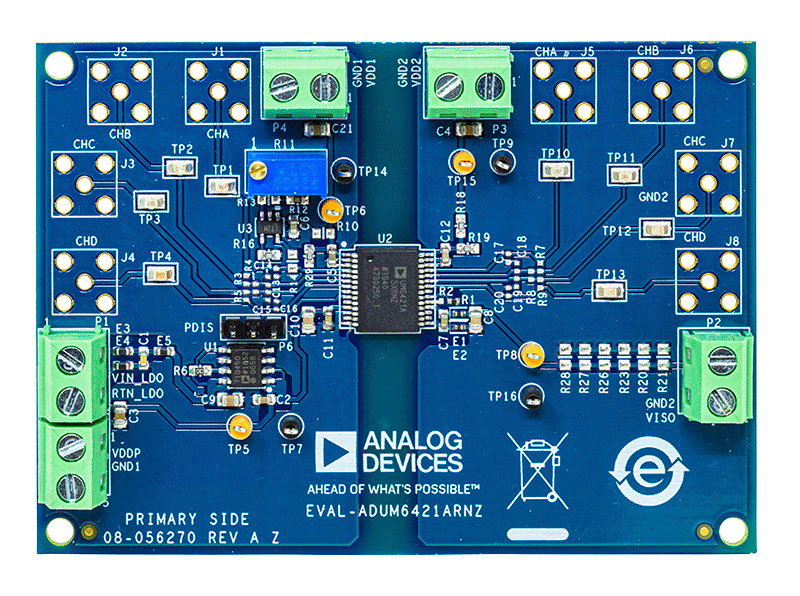

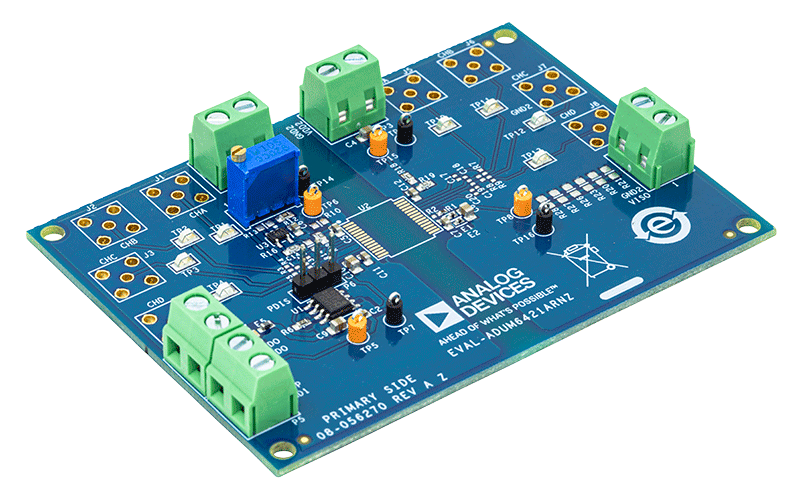

EVAL-ADUM6421ARNZには、絶縁型DC/DCコンバータを内蔵したADuM6421ABRNZ5クワッドチャンネル・デジタル・アイソレータが搭載されています。代わりに、EVAL-ADUM6421AURNZは、ADuM6420A、ADuM6421A、またはADuM6422Aの評価をサポートするため、アイソレータの位置が未実装のままになっています。

ADuM6420A/ADuM6421A/ADuM6422Aの詳細な仕様については、ADuM6420A/ADuM6421A/ADuM6422Aデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてユーザ・ガイドを参照してください。

マーケット＆テクノロジー

対象となる製品

パッケージの内容

  • EVAL-ADUM6421ARNZ, includes the ADuM6421ABRNZ5
  • EVAL-ADUM6421AURNZ, requires the ADuM6420A, ADuM6421A, ADuM6422A, ADuM6423A, or ADuM6424A to be ordered separately
