製品概要
機能と利点
システムの機能- デュアル強化型SHARC+ 高性能浮動小数点 DSP コア
- 最大500 MHz/SHARC+ コア
- パリティ付き最大3Mビット（384KB）のL1SRAMメモリ/コア(オプションでキャッシュとして構成可能）
- 32ビット、40ビット、64ビット浮動小数点に対応
- 32ビット固定小数点
- バイト、ショート・ワード、ワード、ロング・ワードのアドレス指定
- ARM Cortex-A5コア
- 500 MHz/800 DMIPS（NEON/VFPv4-D16/Jazelle付き）
- パリティ付き 32 kB L1命令キャッシュ／パリティ付き 32 kB L1データ・キャッシュ
- パリティ付き256 kB L2キャッシュ
- 強力はDMAシステム
- オンチップ・メモリ保護機能
- 安全機能を内蔵
- 17 mm × 17 mm 400ボールCSP_BGAおよび176ピン LQFP_EP、RoHs準拠
- 車載温度範囲全体にわたり低システム電力
メモリ
- 大容量ECC保護付きオンチップL2 SRAM（最大1 MB）
- 低システム電力用に最適化されたL3インターフェースが1つ、DDR3 (1.5 Vで駆動可能な DDR3Lデバイスをサポート)、DDR2又はLPDDR1のSDRAMデバイス用16ビット・インターフェース
その他の機能
- セキュリティと保護
- 暗号化ハードウェア・アクセラレータ
- IP を保護する高速セキュア・ブート
- ARMのTrustZoneをサポート
- アクセラレータ
- FIR、IIR オフロード・エンジン
- 車載アプリケーション向けに認定済み
製品概要
ADSP-SC57x/2157x プロセッサは、SHARC® ファミリー製品の1つです。ADSP-SC57xプロセッサは、SHARC+®デュアル・コアとARM® Cortex®-A5 コアを基本にしています。ADSP-SC57x/2157x プロセッサは、アナログ・デバイセズのスーパー・ハーバード・アーキテクチャを特徴とするデジタル・シグナル・プロセッサ（DSP）で、単一命令、複数データ（SIMD）採用のSHARCファミリの1つです。これらの32ビット／40ビット／64ビット浮動小数点プロセッサは高精度オーディオ／浮動小数点のアプリケーションに最適化されており、大容量オンチップ・スタティック・ランダム・アクセス・メモリ（SRAM）、入力／出力（I/O）のボトルネックを解消する複数の内部バス、革新的なデジタル・オーディオ・インターフェース（DAI）を備えております。SHARC+コアに対しキャッシュ機能が強化され、分岐予測が新しく追加されていますが、従来のSHARC製品と命令セットの互換性は保たれています。
この ARM Cortex- A5 と SHARCプロセッサは、業界をリードする一連のシステム・ペリフェラルとメモリを統合しているので、 縮小命令セット・コンピュータ（RISC）に似たプログラマブル性、マルチメディアのサポート、最先端の信号処理を１つのパッケージに収納される事が要求されるアプリケーションのプラットフォームとして最適の選択となっています。これらのアプリケーションは高い浮動小数点性能が要求される車載、業務用オーディオ、産業用のアプリケーションを含む幅広い範囲のマーケットに及びます。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

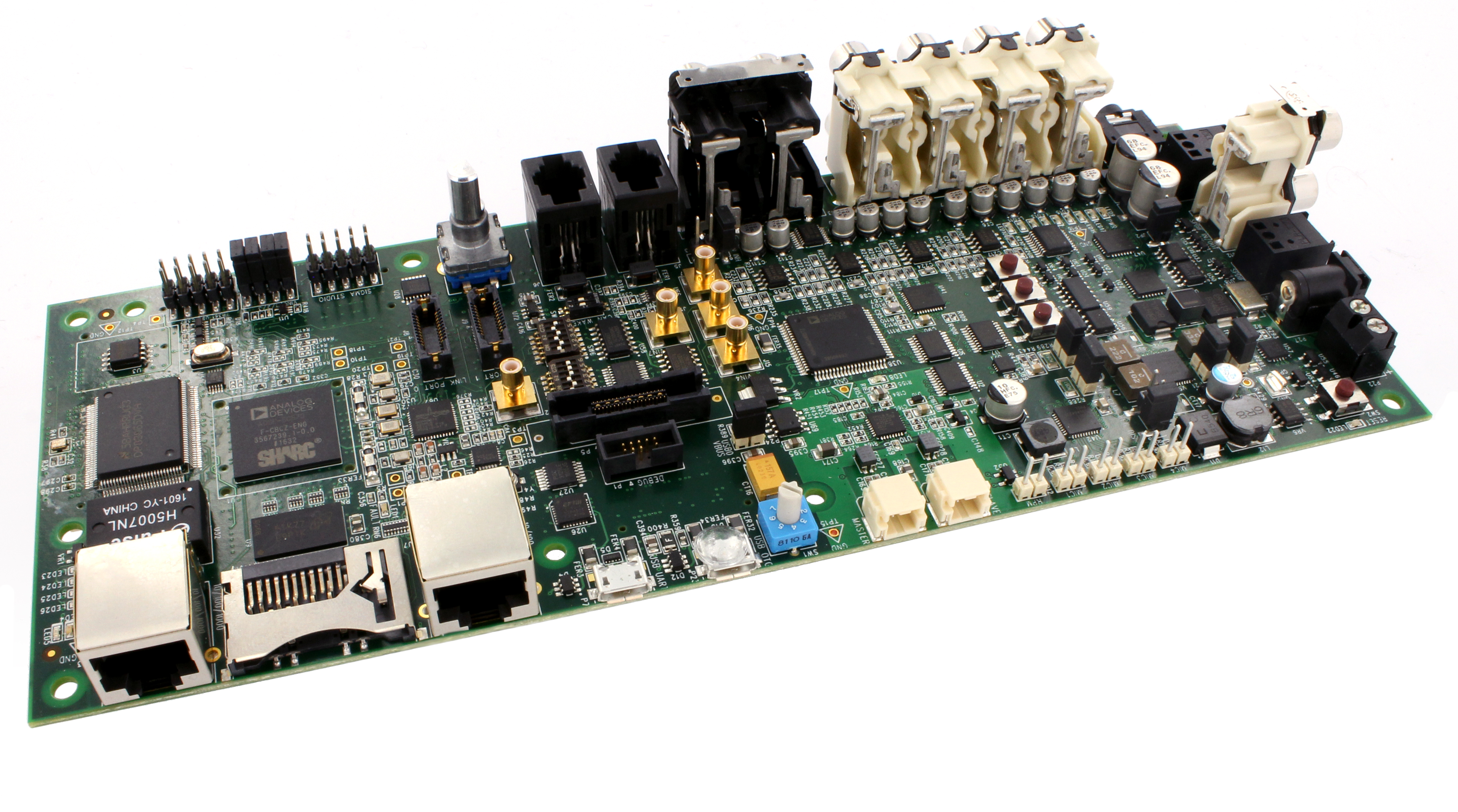

評価キット (2)
参考資料
-
EE-448: Safe Power-down Mechanisms for Digital Processors9/5/2023
-
EE-428: Tips and Tricks Using the ADSP-SC57x/ADSP-2157x Processor Boot ROM11/16/2020
-
• EE-428: Associated Zip File
ZIP -
EE-401: ADSP-SC5xx/215xx SHARC+ Processor System Optimization Techniques (Rev. 1)2/9/2018
-
• EE-401: Associated Zip File
ZIP -
EE-399: The Linux Run-Time SHARC Loader on ADSP-SC57x/SC58x Processors (Rev. 3)11/8/2017
-
• EE-399: Associated Zip File
ZIP -
EE-400: Using Cache on ADSP-SC5xx/ADSP-215xx SHARC+ Processors (Rev. 1)9/25/2017
-
• EE-400: Associated Code
ZIP -
EE-397: Estimating Power for ADSP-SC57x/ADSP-2157x SHARC+® Processors (Rev. 1 - July 20, 2017)7/21/2017
-
• EE-397: Associated File
ZIP -
EE-387: Interfacing DDR3/DDR2/LPDDR Memory to ADSP-SC5xx/ADSP-215xx Processors (Rev. 3)1/8/2016
-
• EE-387: Associated Zip File
ZIP -
EE-253: Power Bypass Decoupling of SHARC® Processors (Rev. 1)12/5/2006
-
EE-261: Understanding Jitter Requirements of PLL-Based Processors (Rev. 1)2/15/2005
ソフトウェア & システム
ミドルウェア
Operating Systems and Middleware
Analog Devices, in collaboration with several Alliance partners, provides the following operating system and middleware offerings to enable a user-friendly programming environment for applications developed using the Blackfin® and SHARC® processor families. These real-time kernels and services software seamlessly integrate with CrossCore® Embedded Studio.
ミドルウェア
軽量TCP/IP（lwIP）スタック
CrossCore Embedded Studio向け軽量TCP/IP（lwIP）スタックは、組み込みプラットフォーム用に広く採用されているTCP/IPスタックの実装の1つで、TCP/IPセットの大半のネットワーキング・プロトコルに対応しています。
ソフトウェア開発ツール
SigmaStudio®
アナログ・デバイセズのDSPオーディオ・プロセッサおよびA2B®（オートモーティブ・オーディオ・バス）トランシーバー向けにプログラミング、開発、チューニングを行うソフトウェアのグラフィック開発ツール
CrossCore® Embedded Studio
CrossCore Embedded Studioは、アナログ・デバイセズのBlackfin®、SHARC®、Arm®の各プロセッサ・ファミリ向けに用意された、世界トップクラスの統合開発環境（IDE）です。
SigmaStudio®+
車載オーディオ、コネクティビティ、アルゴリズム／IPアプリケーション向けのシステム・レベル・ソリューション
CrossCore®ユーティリティ
CrossCoreユーティリティは、Cortex-Mプロセッサを使用するためのいくつかの機能を備えています。これまでこのようなユーティリティはIARおよびKeilツールチェーン向けの様々なボード・サポート・パッケージの中で販売されてきましたが、維持管理の利便性向上のため、本製品に集約されました。
ツールおよびシミュレーション
BSDL Model Files
IBISモデル
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADSP-SC573BBCZ-3 | 材料宣誓書（MD） | 信頼性データ | 400-Ball CSPBGA (17mm x 17mm x 1.5mm) | |
| ADSP-SC573BBCZ-4 | 材料宣誓書（MD） | 信頼性データ | 400-Ball CSPBGA (17mm x 17mm x 1.5mm) | |
| ADSP-SC573BBCZ-5 | 材料宣誓書（MD） | 信頼性データ | 400-Ball CSPBGA (17mm x 17mm x 1.5mm) | |
| ADSP-SC573CBCZ-3 | 材料宣誓書（MD） | 信頼性データ | 400-Ball CSPBGA (17mm x 17mm x 1.5mm) | |
| ADSP-SC573CBCZ-4 | 材料宣誓書（MD） | 信頼性データ | 400-Ball CSPBGA (17mm x 17mm x 1.5mm) | |
| ADSP-SC573CBCZ-5 | 材料宣誓書（MD） | 信頼性データ | 400-Ball CSPBGA (17mm x 17mm x 1.5mm) | |
| ADSP-SC573KBCZ-3 | 材料宣誓書（MD） | 信頼性データ | 400-Ball CSPBGA (17mm x 17mm x 1.5mm) | |
| ADSP-SC573KBCZ-4 | 材料宣誓書（MD） | 信頼性データ | 400-Ball CSPBGA (17mm x 17mm x 1.5mm) | |
| ADSP-SC573KBCZ-5 | 材料宣誓書（MD） | 信頼性データ | 400-Ball CSPBGA (17mm x 17mm x 1.5mm) | |
| ウェハ・ファブリケーション・データ |
