ADSP-21573

デュアル・コア SHARC+ DSP(768 KB L1 付き)、1 MB 共有 L2、DDR、400 cspBGA

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$21.34
機能
システムの機能

  • デュアル強化型SHARC+ 高性能浮動小数点 DSP コア
    • 最大500 MHz/SHARC+ コア
    • パリティ付き最大3Mビット(384KB)のL1SRAMメモリ/コア(オプションでキャッシュとして構成可能)
    • 32ビット、40ビット、64ビット浮動小数点に対応
    • 32ビット固定小数点
    • バイト、ショート・ワード、ワード、ロング・ワードのアドレス指定
  • ARM Cortex-A5コア
    • 500 MHz/800 DMIPS(NEON/VFPv4-D16/Jazelle付き)
    • パリティ付き 32 kB L1命令キャッシュ/パリティ付き 32 kB L1データ・キャッシュ
    • パリティ付き256 kB L2キャッシュ
  • 強力はDMAシステム
  • オンチップ・メモリ保護機能
  • 安全機能を内蔵
  • 17 mm × 17 mm 400ボールCSP_BGAおよび176ピン LQFP_EP、RoHs準拠
  • 車載温度範囲全体にわたり低システム電力

メモリ

  • 大容量ECC保護付きオンチップL2 SRAM(最大1 MB)
  • 低システム電力用に最適化されたL3インターフェースが1つ、DDR3(1.5 Vで駆動可能な DDR3Lデバイスをサポート)、DDR2又はLPDDR1のSDRAMデバイス用16ビット・インターフェース

その他の機能

  • セキュリティと保護
    • 暗号化ハードウェア・アクセラレータ
    • IP を保護する高速セキュア・ブート
    • ARMのTrustZoneをサポート
  • アクセラレータ
    • FIR、IIR オフロード・エンジン
  • 車載アプリケーション向けに認定済み
追加の詳細
show more Icon

ADSP-SC57x/2157x プロセッサは、SHARC® ファミリ製品の1つです。ADSP-SC57x プロセッサは、SHARC+®デュアル・コアとARM® Cortex®-A5 コアを基本にしています。ADSP-SC57x/2157x プロセッサは、アナログ・デバイセズのスーパー・ハーバード・アーキテクチャを特徴とするデジタル・シグナル・プロセッサ(DSP)で、単一命令、複数データ(SIMD)採用のSHARCファミリの1つです。

これらの32ビット/40ビット/64ビット浮動小数点プロセッサは高精度オーディオ/浮動小数点のアプリケーションに最適化されており、大容量オンチップ・スタティック・ランダム・アクセス・メモリ(SRAM)、入力/出力(I/O)のボトルネックを解消する複数の内部バス、革新的なデジタル・オーディオ・インターフェース(DAI)を備えております。SHARC+コアに対しキャッシュ機能が強化され、分岐予測が新しく追加されていますが、従来のSHARC製品と命令セットの互換性は保たれています。

この ARM Cortex- A5 と SHARCプロセッサは、業界をリードする一連のシステム・ペリフェラルとメモリを統合しているので、 縮小命令セット・コンピュータ(RISC)に似たプログラマブル性、マルチメディアのサポート、最先端の信号処理を1つのパッケージに収納される事が要求されるアプリケーションのプラットフォームとして最適の選択となっています。これらのアプリケーションは高い浮動小数点性能が要求される車載、業務用オーディオ、産業用のアプリケーションを含む幅広い範囲のマーケットに及びます。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$21.34

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADSP-21573BBCZ-4
  • HTML
  • HTML
ADSP-21573BBCZ-5
  • HTML
  • HTML
ADSP-21573CBCZ-4
  • HTML
  • HTML
ADSP-21573CBCZ-5
  • HTML
  • HTML
ADSP-21573KBCZ-4
  • HTML
  • HTML
ADSP-21573KBCZ-5
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 8, 2019

- 19_0029

Die Revision for ADSP-SC57x & ADSP-2157x SHARC Processors

ADSP-21573BBCZ-4

製造中

ADSP-21573BBCZ-5

製造中

ADSP-21573CBCZ-4

製造中

ADSP-21573CBCZ-5

製造中

ADSP-21573KBCZ-4

ADSP-21573KBCZ-5

製造中

4 12, 2018

- 18_0068

Data Sheet Timing Specifications Change for ADSP-2157x and ADSP-SC57x Products

ADSP-21573BBCZ-4

製造中

ADSP-21573CBCZ-4

製造中

ADSP-21573KBCZ-4

3 26, 2018

- 17_0181

Data Sheet Corrections for ADSP-2157x and ADSP-SC57x Products

ADSP-21573BBCZ-4

製造中

ADSP-21573CBCZ-4

製造中

ADSP-21573KBCZ-4

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 8, 2019

- 19_0029

arrow down

Die Revision for ADSP-SC57x & ADSP-2157x SHARC Processors

ADSP-21573BBCZ-4

製造中

ADSP-21573BBCZ-5

製造中

ADSP-21573CBCZ-4

製造中

ADSP-21573CBCZ-5

製造中

ADSP-21573KBCZ-4

ADSP-21573KBCZ-5

製造中

4 12, 2018

- 18_0068

arrow down

Data Sheet Timing Specifications Change for ADSP-2157x and ADSP-SC57x Products

ADSP-21573BBCZ-4

製造中

ADSP-21573CBCZ-4

製造中

ADSP-21573KBCZ-4

3 26, 2018

- 17_0181

arrow down

Data Sheet Corrections for ADSP-2157x and ADSP-SC57x Products

ADSP-21573BBCZ-4

製造中

ADSP-21573CBCZ-4

製造中

ADSP-21573KBCZ-4

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-MELODY-7

EVAL-MELODY-7 評価用ボード

zoom

EVAL-MELODY-7

EVAL-MELODY-7 評価用ボード

EVAL-MELODY-7 評価用ボード

機能と利点

  • ADSP-21573 デュアルコア SHARC+ DSP
  • HDMI 入出力(HDCP 1.4 テクノロジーをサポート)
  • Blackfin® ADSP-BF524(ホスト・コントローラ)
  • 24 のアナログ出力を提供するオンボード AD1939 オーディオ・コーデック
  • デバッグ用の RS-232 および JTAG ポート
  • CrossCore® Eclipse ベースのツールを使用したソフトウェアのサポートおよび開発

このボードには、購入者がHDCP技術のライセンスを保持していることが必要な集積回路が含まれています。詳細については、最寄りの販売代理店にお問い合わせください。

製品の詳細

EVAL-MELODY-7 は、DSP と HDMI ベースの包括的な統合開発プラットフォームで、AV レシーバー製品の設計と開発を容易にします。ハードウェアには最新の DSP および HDMI 製品が組み込まれており、Eclipse ベースの CrossCore® ツールを使用できます。開発ボードは ADSP-21573 デュアルコア SHARC+ DSP を 1 個使ってハードウェア設計を最適化しており、(適切なソフトウェアを使って)多様なオーディオ・コーデックをデコードすることができます。


このボードには、購入者がHDCP技術のライセンスを保持していることが必要な集積回路が含まれています。詳細については、最寄りの販売代理店にお問い合わせください。
reference details image

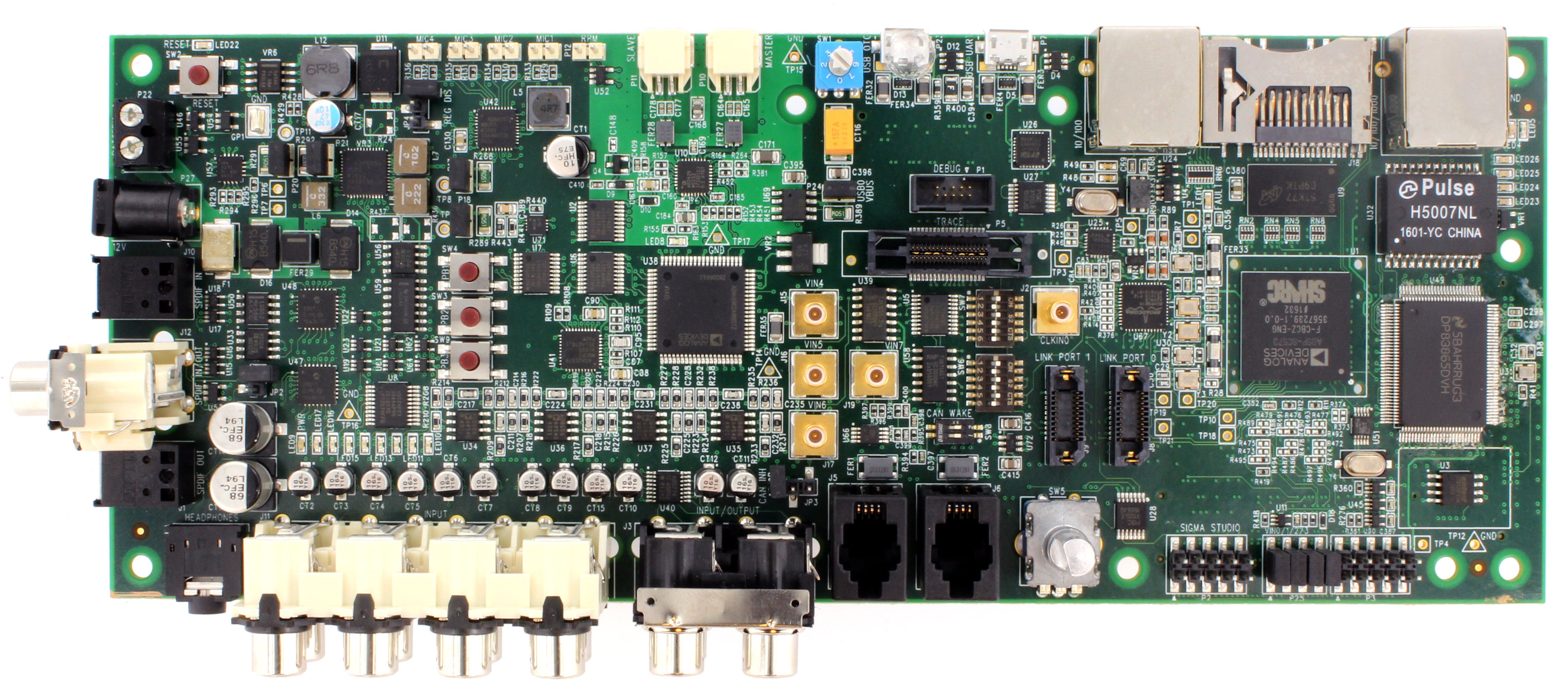

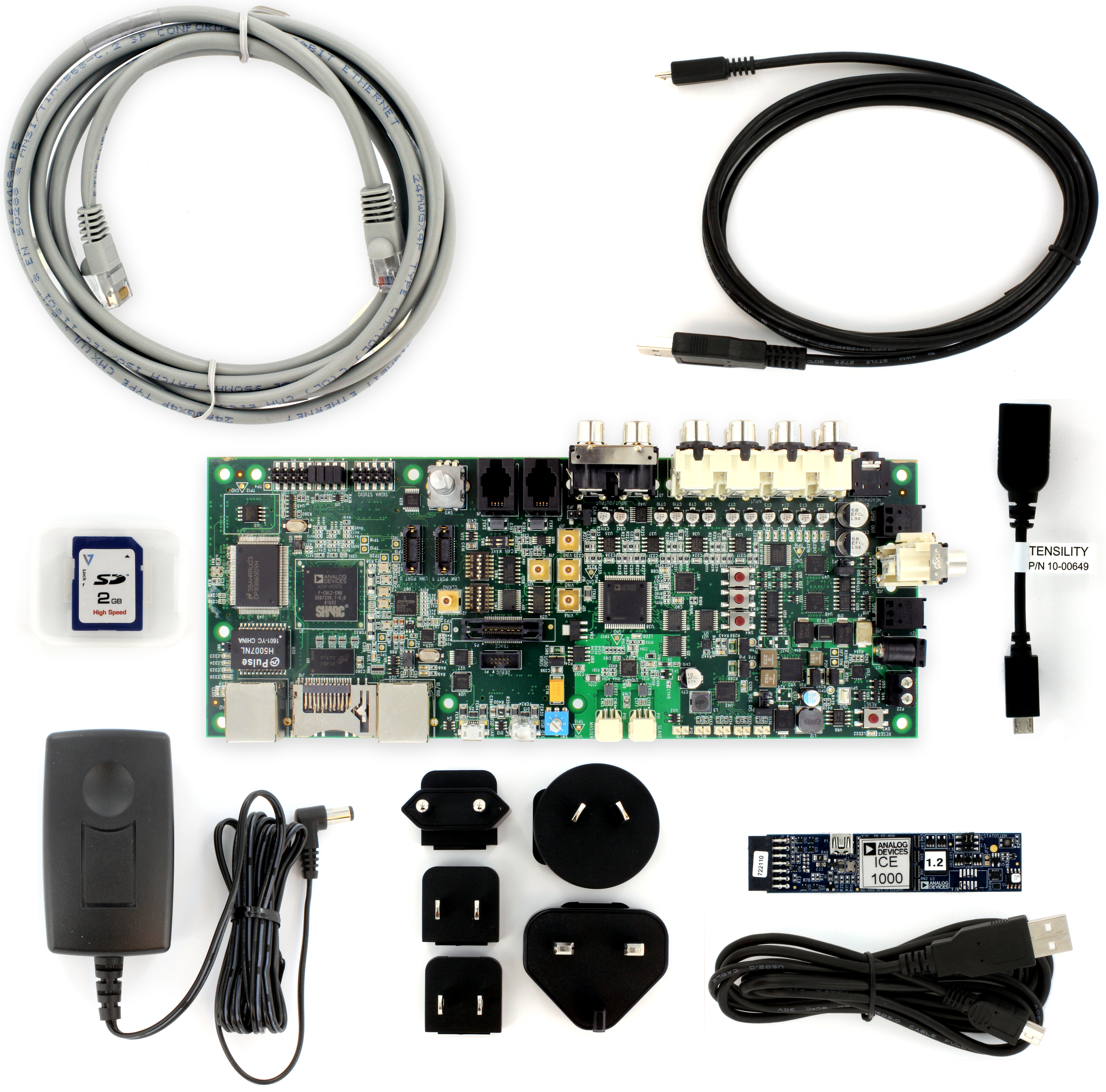

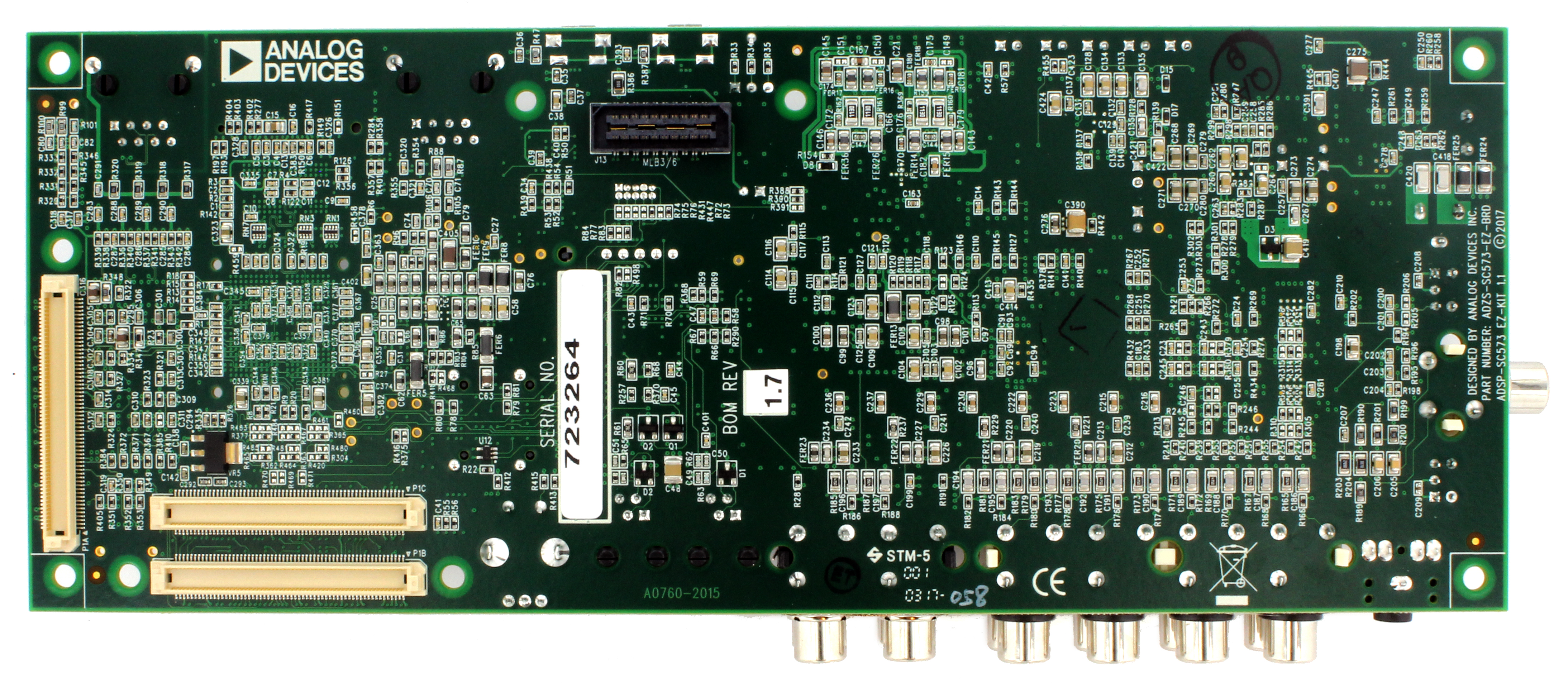

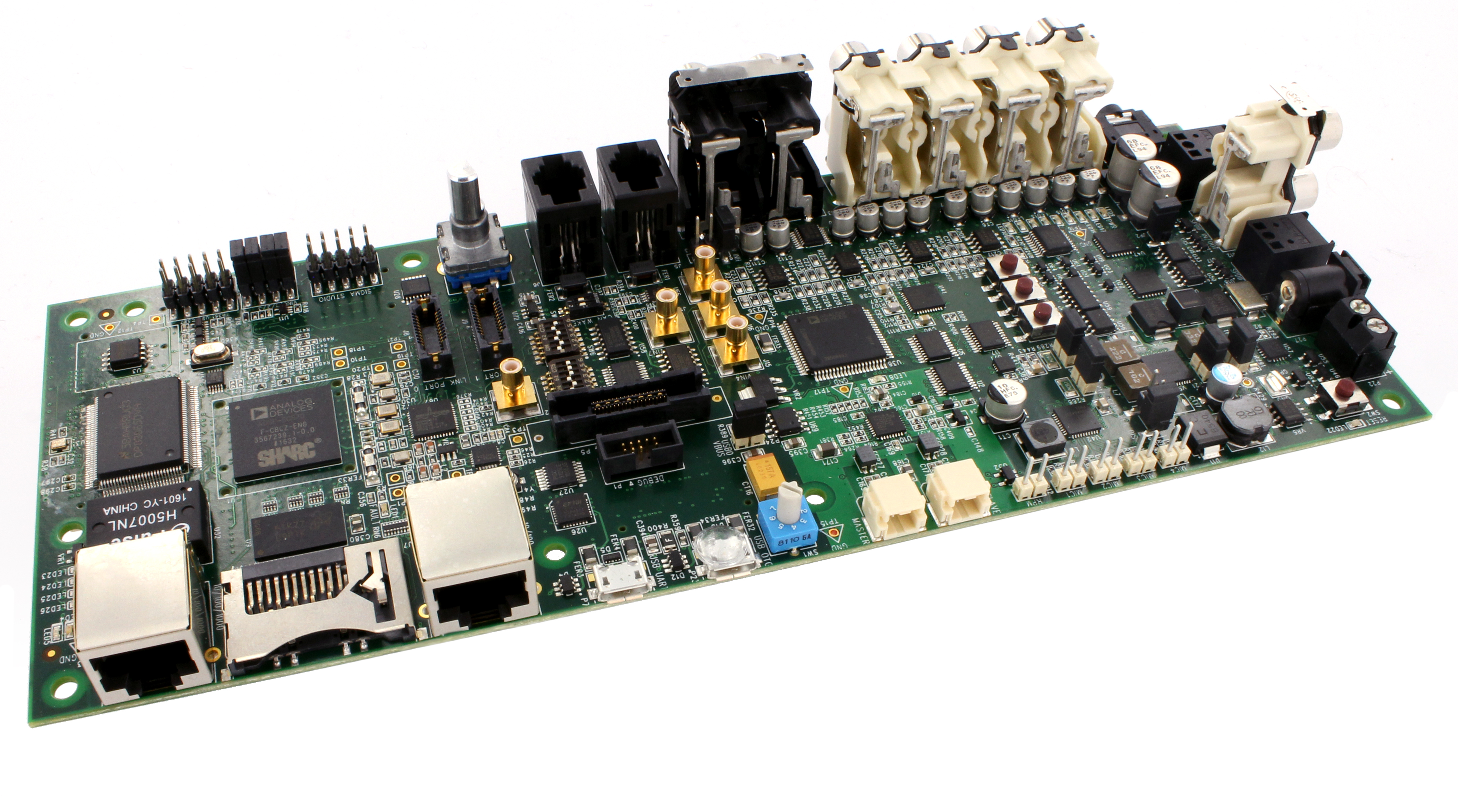

ADZS-SC573-EZLITE

ADSP-SC57x/ADSP-2157x SHARC ファミリー用 ADSP-SC573 評価用ハードウェア(400 ボール、17 × 17 mm BGA)

zoom

ADZS-SC573-EZLITE

ADSP-SC57x/ADSP-2157x SHARC ファミリー用 ADSP-SC573 評価用ハードウェア(400 ボール、17 × 17 mm BGA)

ADSP-SC57x/ADSP-2157x SHARC ファミリー用 ADSP-SC573 評価用ハードウェア(400 ボール、17 × 17 mm BGA)

機能と利点

  • ADSP-SC573 400 ピン 17 × 17 mm BGA
  • 2 GB DDR3 メモリ
  • 128 MB SPI フラッシュ
  • 2 x イーサネット(1 × 10/100、1 × GigE)
  • ADAU1979 クワッド ADC
  • ADAU1962A 12 チャンネル 24 ビット DAC
  • 診断機能付き ADAU1977 クワッド ADC
  • SPDIF 入出力、光および同軸
  • UART
  • 2 CAN トランシーバー + RJ11 コネクタ
  • USB OTG
  • SD/MMC メモリ コネクタ
  • HADC
  • EI3 拡張インターフェース
  • CrossCore® Embedded Studio EZ-KIT のライセンスと ICE-1000 エミュレータ

製品の詳細

ADSP-SC573 プロセッサは、SHARC® ファミリーの製品です。ADSP-SC573 プロセッサは、SHARC+ デュアルコアおよび arm® Cortex-A5TM コアをベースにしています。ADSP-SC573 SHARC プロセッサは、アナログ・デバイセズのスーパー・ハーバード・アーキテクチャを特長とする DSP の SIMD SHARC ファミリーの製品です。これらの 32 ビット/40 ビット/64 ビット浮動小数点演算プロセッサは、高性能オーディオ/浮動小数点演算アプリケーション用に最適化され、大容量オンチップ・スタティック・ランダム・アクセス・メモリ(SRAM)、入出力(I/O)ボトルネックを解消する複数の内部バス、および革新的なデジタル・オーディオ・インターフェース(DAI)を内蔵しています。SHARC+ コアの新しい機能強化による、キャッシュの強化、分岐予測、およびその他の命令セットの向上—すべて、以前の SHARC 製品との命令セット互換性を維持しながら実現しています。EZ-KIT には、必要なハードウェアがすべて付属しているため、すぐに評価を開始できます。
