2000W, Nonisolated Quarter-Brick DC-DC Power Module

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Electrical
    • 40V to 60V Input Voltage Range
    • 12V Fully Regulated Output Voltage
    • Thermal Design Power up to 2000W
    • Peak Power up to 3000W
    • Peak Efficiency up to 98% at Half Load
    • Fully Protected: Input UVLO and OVLO, InputOCP, Output OVP, Output OCP and SCP, OTP
    • No Minimum Load Required
    • Fast Load-Transient Response with CoupledInductor
    • Optional Logic for Remote ON/OFF (REM)
    • PMBus™ Configuration
    • Event Data Recorder (Black Box)
    • Parallel Operation with Active Current Sharing
    • Nonisolated
  • Mechanical
    • Industry-Standard Quarter-Brick Footprint:58.4mm × 36.8mm × 15.1mm (2.30in × 1.45in ×0.59in)
    • Optional Pin Length: 2.79mm, 3.70mm, or4.32mm
  • Safety and Certification
    • IEC/UL/EN/CSA 62368-1
    • Compliance with RoHS EU Directive 2011/65/EUand (EU) 2015/863
    • Certified Manufacturing Facility: ISO 9001,TL 9000, ISO 14001, ISO 45001

The ADPM12200 is a high-power, quarter-brick DC-DC converter that provides up to 98% efficiency at half load.

The ADPM12200 is a nonisolated converter that delivers a fully regulated 12V output with a continuous power level of 2000W and a peak power capability of up to 3000W for limited time.

APPLICATIONS

  • Distributed Power Architectures
  • Wireless Networks
  • Access and Optical Network Equipment
  • Enterprise Networks
  • Latest-Generation ICs (DSP, FPGA, and ASIC)and Microprocessor-Powered Applications
ADPM12200
2000W, Nonisolated Quarter-Brick DC-DC Power Module
ADPM12200 Module Photo
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADPM12200

Evaluating the ADPM12200 Nonisolated Quarter-Brick DC-DC Power Module

今すぐ購入 詳細を表示

機能と利点

  • 40V to 60V Input Voltage Range
  • 12V Output Voltage
  • ADPM12200CMLZCH Installed by Default
  • Active-High Logic
  • Supports One Module or Two, Three, or Four Modulesin Parallel Operation
  • -40°C to +85°C Temperature Range
  • High-Current PCB Lugs for Input and Output Voltage Connection
  • Current-Sense Resistors for Input and Output Current Monitoring
  • PMBus Interface
  • Fully Assembled and Tested

製品詳細

The EVAL-ADPM12200 evaluation (EV) board is a proven design that evaluates the ADPM12200 2000W, nonisolated quarter-brick DC-DC power module with a PMBus digital interface. The EV board comes with the ADPM12200CMLZCH installed as the default.

The EV board is designed to evaluate the performance of an ADPM12200 module or two, three, or four ADPM12200 modules in parallel operation.

The EV board operates over a 40V to 60V input voltage range and supports a 12V output voltage.

The MAX34451 16-channel V/I monitor is used as the PMBus controller for voltage and current telemetry in the ADPM12200 module. The MAX34451 EV kit and its Windows®-based graphical user interface (GUI) software are used for the communication between the EVAL-ADPM12200 board and PC.
EVAL-ADPM12200
Evaluating the ADPM12200 Nonisolated Quarter-Brick DC-DC Power Module

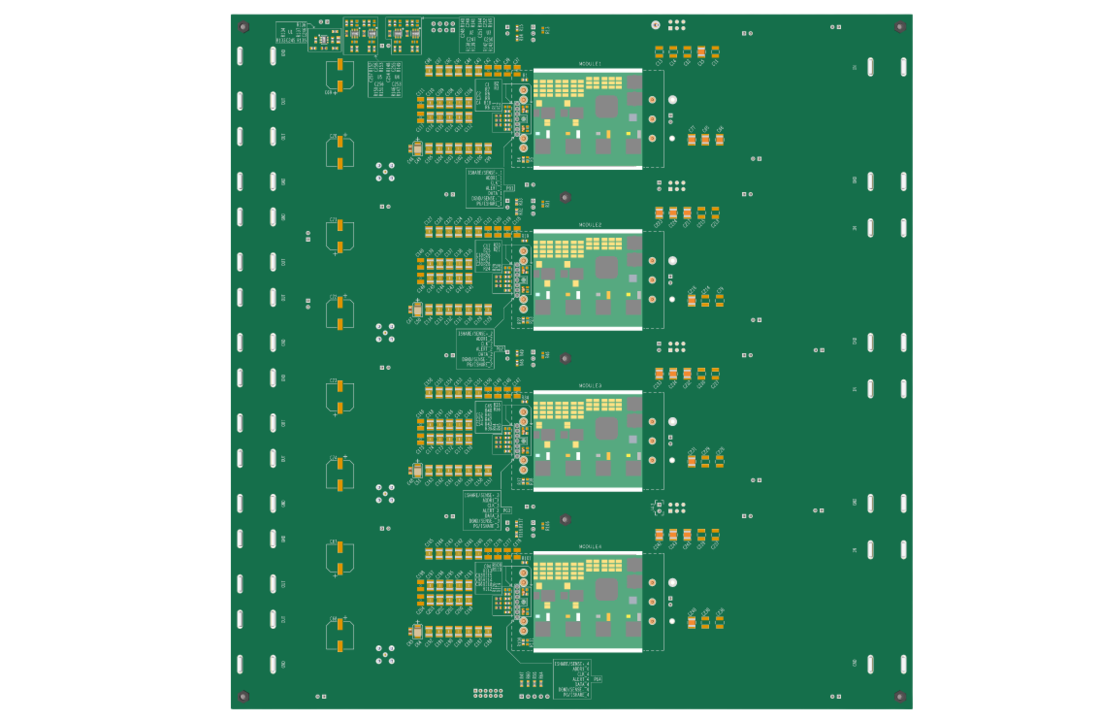

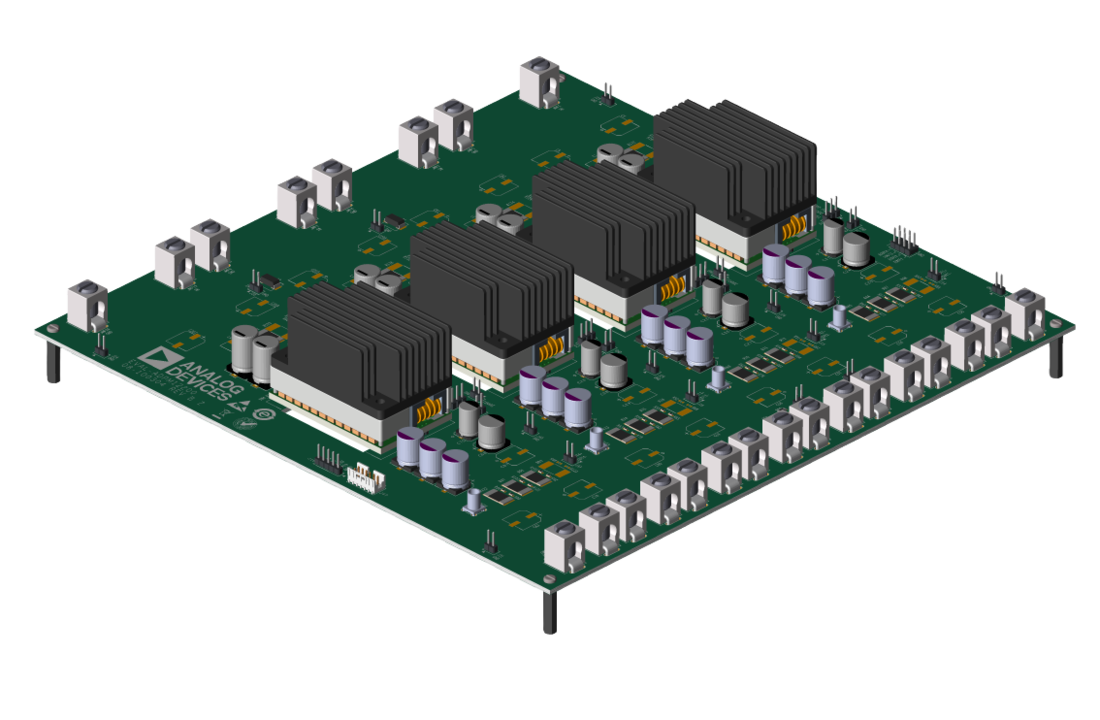

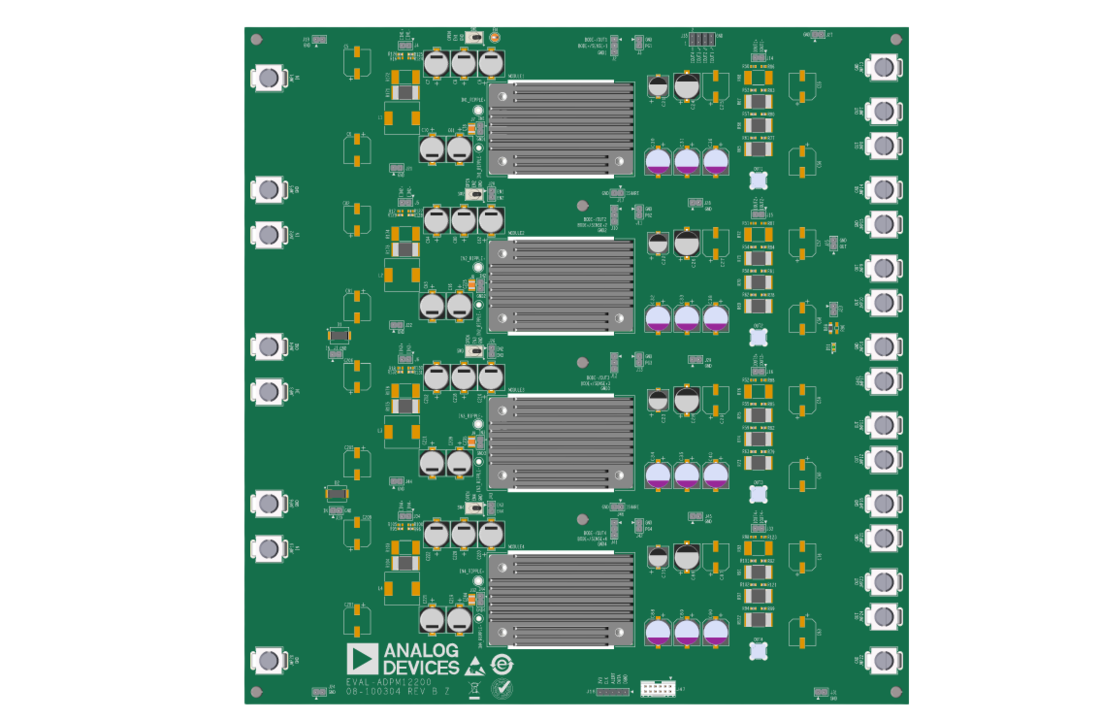

EVAL ADPM12200 Evaluation Board Angle View EVAL ADPM12200 Evaluation Board Top View EVAL ADPM12200 Evaluation Board Bottom View
