ADPD106

測光用フロント・エンド、1入力&SPI付き

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定
特長
  • 多機能測光用フロント・エンド
  • AFE、ADC、LEDドライバ、タイミングコアなど全機能を内蔵
  • フォトダイオード光学フィルタ無しにクラス最高レベルの周辺光除去能力を実現
  • 3個の370 mA LED ドライバ
  • 光サンプリング1回ごとに柔軟で複数の短いLEDパルスを生成
  • 1サンプリング期間あたり20ビットが可能な20ビット・バースト・アキュムレータ
  • アキュムレータ・サンプリング用オンボード・サンプリングにより、1 回で 27 ビットのデータ読出しが可能
  • 低消費電力動作
  • SPI と I2C インターフェースで、1.8 Vの アナログ/デジタル・コア
  • 0.122 Hz ~ 3820 Hz の柔軟性の高いサンプリング周波数範囲
  • FIFO データ動作

製品概要
show more Icon

ADPD105/ADPD106/ADPD107 は、高効率の測光用フロント・エンドで、各製品は 14 ビットの A/D コンバータ(ADC)と 柔軟なLED(発光ダイオード)ドライバと連動する20 ビットのバースト・アキュムレータを内蔵しています。アキュムレータはLED を励起して、それに応答する光学リターン信号を測定するように設計されています。データ出力と機能設定は、ADPD105 では 1.8 V の I2C インターフェース、ADPD106とADPD107 では SPI 経由で行われます。制御回路には柔軟なLED信号処理回路と同期検出機能が含まれています。

アナログ・フロント・エンド(AFE)は、一般的に周辺光によって引き起こされる変調干渉に起因する信号のオフセットと劣化を阻止する、クラス最高の機能を備えています。

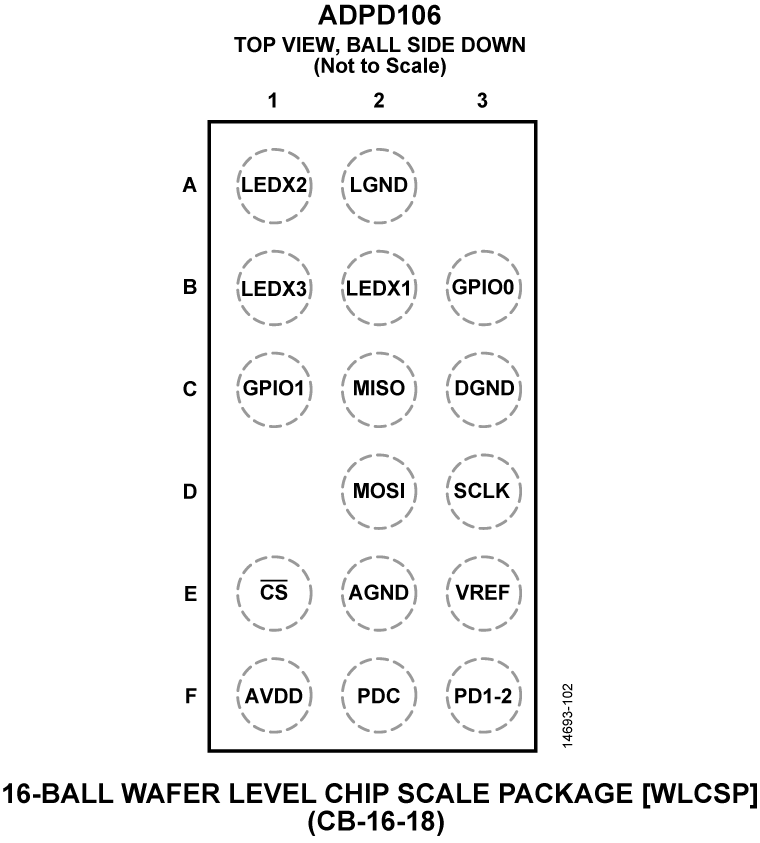

最適な性能を実現できるように、ADPD105/ADPD106/ADPD107には 、100 pF 未満の低静電容量フォトダイオードを接続してください。ADPD105/ADPD106/ADPD107には任意のLEDが使用できます。ADPD105 は、2.46 mm × 1.4 mm の WLCSPと 4 mm × 4 mm LFCSPパッケージを採用しています。SPI 専用バージョンのADPD106とADPD107 は、2.46 mm × 1.4 mm のWLCSP パッケージを採用しています。

アプリケーション

  • ウェアラブル型の健康/フィットネス・モニタ
  • 臨床測定(例:SpO2
  • 工業用モニタリング
  • 背景光の測定

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADPD106BCBZR7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 9, 2023

- 23_0105

Obsolescence of ADPD106

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 9, 2023

- 23_0105

arrow down

Obsolescence of ADPD106

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

EVAL-ADPD105

ADPD105 Evaluation Board

zoom

EVAL-ADPD105

ADPD105 Evaluation Board

ADPD105 Evaluation Board

機能と利点

  • Supports the detection of UART
  • UDP transfer capability
  • ADPD105 full configuration
    • Register level
    • Parameter level
  • Graph view
    • Time graph
    • Frequency graph

製品の詳細

The EVAL-ADPD105Z-GEN evaluation board provides the user with a simple means of connecting their own optics to the ADPD105 photometric front end to evaluate the ADPD105 in a number of different applications, from vital signs monitoring to industrial sensing. The evaluation board includes the OpenMarket WaveTool graphical user interface (GUI) that provides the user with low level and high level configurability, real-time frequency and time domain analysis, and User Datagram Protocol (UDP) transfer capability so that the evaluation board can easily interface to the user’s development system.


The USB port powers the EVAL-ADPD105Z-GEN. On-board voltage regulators provide voltage supplies for the ADPD105, ADuCM360, and FTDI Chip FT232. There are on-board regulators that provide 3.3 V and 4.3 V LED supplies, as well as a selectable option to add an external LED supply. The evaluation board provides an LED and photodiode (PD) for a finger photo-plethysmography (PPG) measurement that is useful for a quick functionality check of the evaluation system.


The schematic and board layout, as well as the board itself, indicate signal names for easy identification. For additional information on the functionality of the ADPD105, refer to the ADPD105 datasheet.
