ADP15193

新規設計に推奨

2.6V to 5.5V, 20A Hot-Swap E-Fuse with Current Report Output

データシート (Rev. 1) 製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • Integration Reduces Solution Size
    • Integrated 1mΩ Internal Power MOSFET
    • Adjustable Undervoltage Lockout
    • Current Reporting without External RSENSE
    • Quick Output Discharge
    • Power-Good Output
  • Flexibility Enables Use in Many Unique Designs
    • 2.6V to 5.5V Operating Voltage Range
    • Adjustable Slew Rate Control
    • Adjustable Circuit Breaker Current Threshold
    • Latchoff or Automatic Retry after Fault
  • Safety Features Ensure Accurate, Robust Protection
    • ±5% Circuit Breaker Threshold Accuracy
    • dI/dt Control at Startup
    • Output Precharge Detection
    • Thermal Shutdown
ADP15193
2.6V to 5.5V, 20A Hot-Swap E-Fuse with Current Report Output
ADP15193 Simplified Block Diagram ADP5193 Pin Configuration ADP15193 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • ADP15193A
  • ADP15193B
  • ADP15193C
  • ADP15193D
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
ADP15193EVKIT

Evaluating the ADP15193

今すぐ購入 詳細を表示

機能と利点

  • 2.6V to 5.5V operating voltage range
  • Up to 20A current capability
  • Integrated 1mΩ power MOSFET
  • Current reporting without external sense resistor
  • Adjustable slew rate control
  • Configurable undervoltage lockout
  • Output pre-charge detection
  • Quick output discharge
  • Power good output
  • Thermal shutdown
  • Proven PCB layout
  • Fully assembled and tested

製品詳細

The EVAL-ADP15193 provides a proven design to evaluate the ADP15193 hot-swap e-fuse with an integrated 20A MOSFET. The EVAL-ADP15193 kit uses the ADP15193 in a 2mm x 3mm FC2QFN.
ADP15193EVKIT
Evaluating the ADP15193

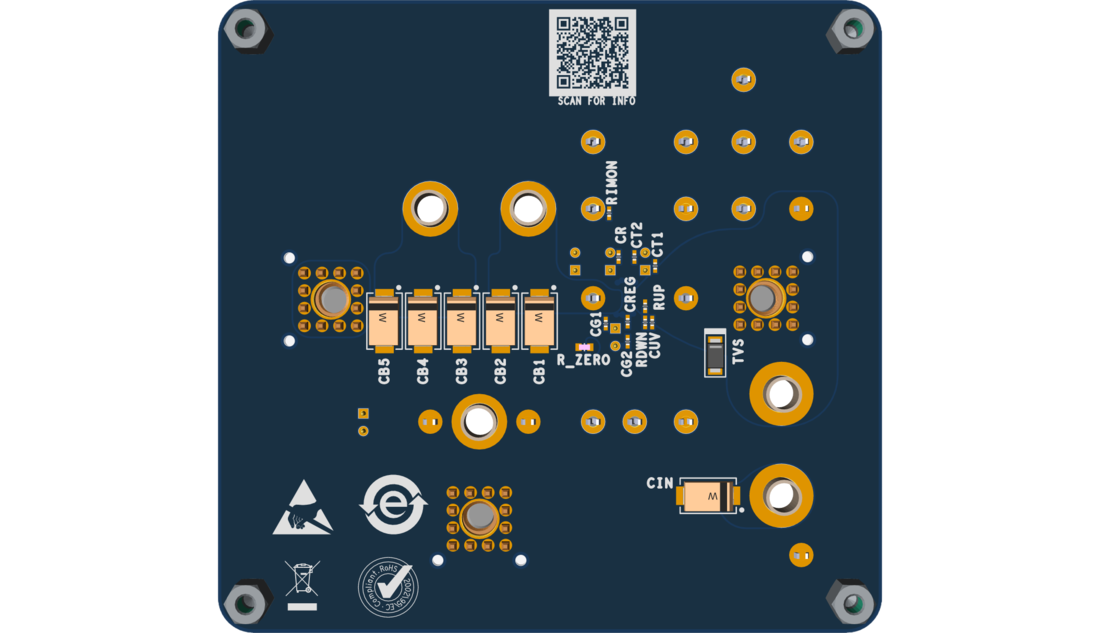

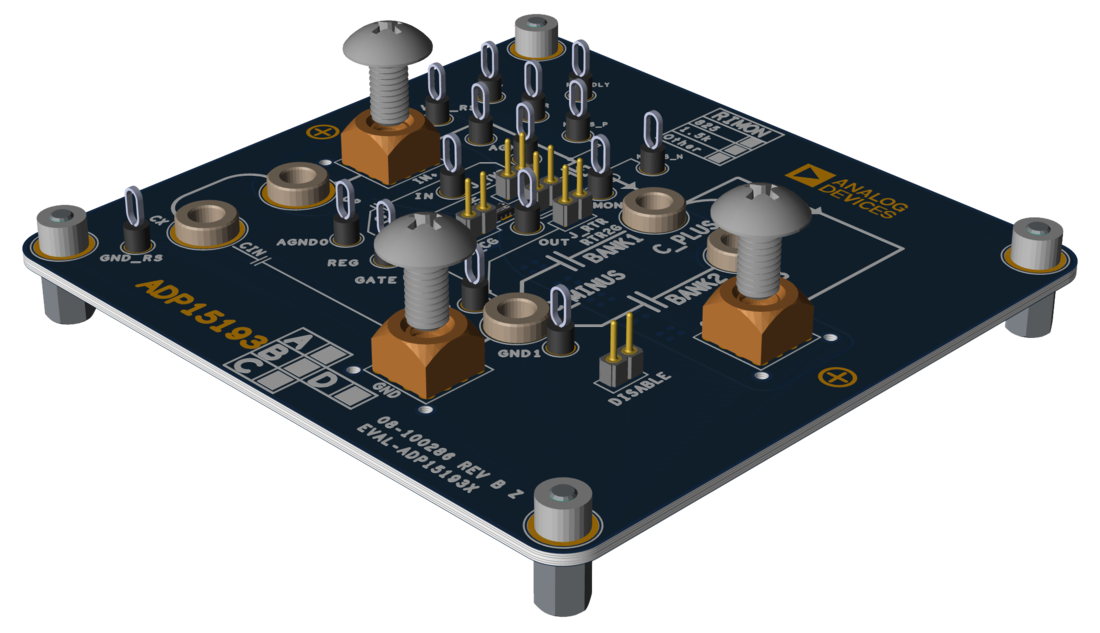

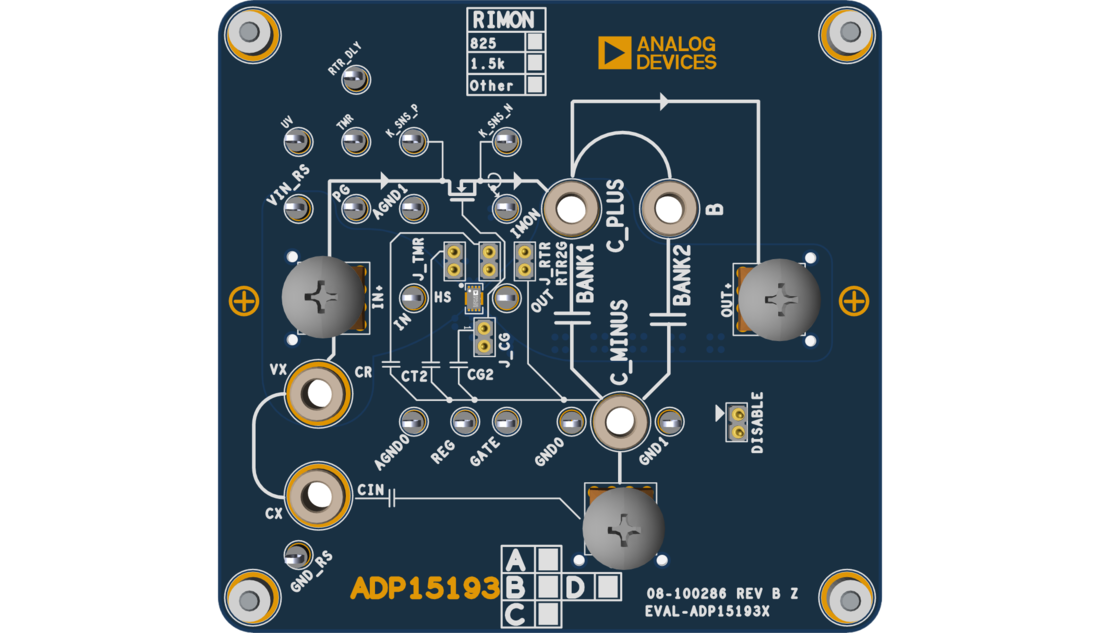

ADP15193AEVKIT Evaluation Board Angle View ADP15193AEVKIT Evaluation Board Top View ADP15193AEVKIT Evaluation Board Bottom View
