ADN8833

新規設計に推奨

熱電クーラー（TEC）ドライバ、1A、超小型、デジタル制御システム用

データシート (Rev. C) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 特許済みの高効率シングル・インダクタ構成
  • TECドライバ用低RDSON MOSFETドライバを内蔵
  • TECの電圧と電流動作のモニタ機能
  • 外付け検出用抵抗は不要
  • TEC過熱用と冷却用に別々の電流制限設定
  • 設定可能な最大TEC電圧
  • PWMスイッチング周波数：2MHz
  • 外部同期
  • デジタル温度制御ループに対応
  • ±1％精度の2.50Vリファレンス出力
  • 25ボール 2.5mm×2.5mm WLCSPまたは24ピン 4mm x 4mm LFCSPパッケージを採用
ADN8833
熱電クーラー（TEC）ドライバ、1A、超小型、デジタル制御システム用
ADN8833_fbl ADN8833 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
EVAL-ADN8833

ADN8833 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Evaluation boards for the ADN8833
  •  1.0 A TEC driver for digital control systems
  • Operating voltage range: VIN = 2.7V to 5.5V
  • TEC voltage and current operation monitoring
  • Independent TEC heating and cooling current limit settings
  • Programmable maximum TEC voltage
  • External synchronization from 1.85 MHz to 3.25 MHz
  • Output for TEC module wires
  • 2.5V reference out
  • Disable jumper
  • 40mm × 25 mm WLCSP board size
  • 45mm × 25 mm LFCSP board size

製品詳細

The ADN8833CB-EVALZ and ADN8833CP-EVALZ are configurable evaluation boards designed to work with various TEC modules. The AND8833 on the evaluation board delivers bidirectional current through TEC using two pairs of the complimentary integrated MOSFETs in an H-bridge configuration.


The voltage across the TEC is proportional to voltage of control signal applied to the CONT input pin.


With the on-board passive components, TEC cooling and heating current limits set to 1A, maximum TEC voltage is programmed to 3V. The cooling and heating TEC current limits and maximum TEC voltage setting can be modified by changing values of the corresponding components.
EVAL-ADN8833
ADN8833 Evaluation Board

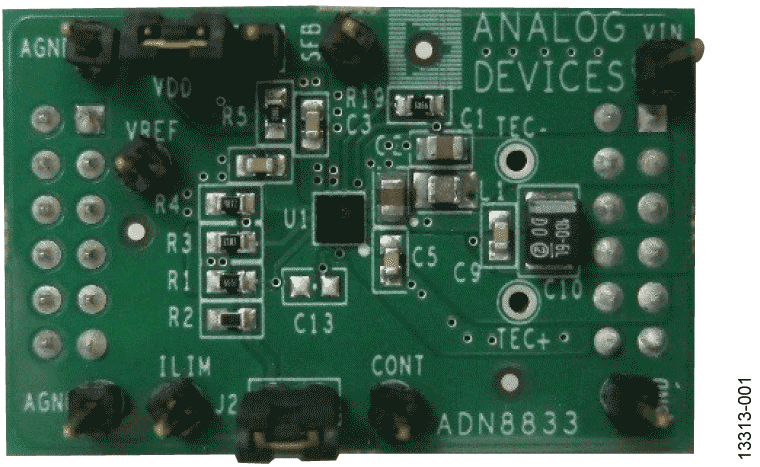

ADN8833CB-EVALZ Image ADN8833CP-EVALZ Image

最新のディスカッション

2 年前
ADN8833 ITEC pin
2 年前
ADN8833
2 年前
What is the purpose of the 49.9 ohm resistor on the SFB pin of the ADN8833 evaluation board? It is not in the datasheet but only in the evaluation board.
