ADHV4702-1

24V~220V高精度オペアンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$11.80
特長
  • 広い動作電圧範囲
    • 両電源:±12V~±110V
    • 非対称な電源動作:24V~220V
  • 広い入力コモンモード電圧範囲:レールから3V
  • 高い同相ノイズ除去比:160dB(代表値)
  • 高いAOL:170dB(代表値)
  • 高速スルー・レート
    • 74V/μs(代表値)
    • 外部入力クランプ・ダイオード使用時に24V/μs(代表値)
  • 低入力バイアス電流:2pA(最大値)
  • 低い入力オフセット電圧:1mV(最大値)
  • 低い入力オフセット電圧ドリフト:2μV/°C(最大)
  • 低い入力電圧ノイズ:10kHzで8nV/√Hz(代表値)
  • 広い小信号帯域幅:10MHz(代表値)
  • 抵抗により調整可能な静止電流:0.6mA~3mA(VS = ±110V)
  • ユニティ・ゲインで安定動作
  • 熱モニタリング
  • 小型フットプリント:IEC 61010-1のスペースに準拠した12ピン、7mm × 7mm LFCSP
  • シャットダウン・モード
製品概要
show more Icon

ADHV4702-1は高電圧(220V)、ユニティ・ゲインで安定動作の高精度オペアンプです。ADHV4702-1は、高精度が求められるアプリケーション用に、低入力バイアス電流、低入力オフセット電圧、低ドリフト、低ノイズで高い入力インピーダンスを提供します。アナログ・デバイセズが提供する次世代の独自の半導体プロセスと革新的なアーキテクチャにより、この高精度のオペアンプは±​110Vの対称な両電源、非対称な両電源、または220Vの単電源で動作できます。ADHV4702-1には、通常動作のためにリファレンス電圧からの±12Vの最小電源電圧が必要です。

ADHV4702-1は、170dB(代表値)のオープンループ・ゲイン(AOL)、および160dB(代表値)の同相ノイズ除去比(CMRR)という特性を持つため、高精度の性能を実現します。また、ADHV4702-1では2μV/°C(最大値)の入力オフセット電圧(VOS)ドリフトと8nV/√Hzの入力電圧ノイズを実現しています。

ADHV4702-1の優れたDC精度は、10MHzの小信号帯域幅と74V/μsのスルー・レートという優れた動的性能によって補完されています。ADHV4702-1の出力電流は20mA(代表値)です。

ADHV4702-1は高い電圧入力コモンモード幅と高い電圧出力幅を備えており、ハイサイド電流検出など、高精度の高電圧ユース・ケースが実現します。また、ADHV4702-1は、電圧を強制する高精度のバイアスおよび制御アプリケーションにも適しています。

ADHV4702-1は、国際電気標準会議(IEC)61010-1に規定される沿面距離とクリアランス基準に準拠した、露出パッド(EPAD)付きの12ピン、7mm × 7mmリード・フレーム・チップ・スケール・パッケージ(LFCSP)を採用しています。銅製のEPADにより低い熱抵抗のパスで放熱性を高めていると共に、高電圧絶縁が確保されているため、VCCまたはVEEの電圧に関係なく、0Vのグランド・プレーンと安全に接続できます。ADHV4702-1は−40°C~+85°Cの工業用温度範囲で動作します。

アプリケーション

  • ハイサイド電流検出
  • 自動試験装置
  • 高電圧ドライバ
  • ピエゾ変換器
  • D/Aコンバータ(DAC)出力バッファ
  • 光による検出および測距(LiDAR)、アバランシェ・フォトダイオード(APD)、シングル・フォトン・アバランシェ・ダイオード(SPAD)のバイアス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$11.80

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADHV4702-1BCPZ
  • HTML
  • HTML
ADHV4702-1BCPZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 22, 2024

- 24_0044

ADVH4702-1 Datasheet Revision

ADHV4702-1BCPZ

製造中

ADHV4702-1BCPZ-R7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 22, 2024

- 24_0044

arrow down

ADVH4702-1 Datasheet Revision

ADHV4702-1BCPZ

製造中

ADHV4702-1BCPZ-R7

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-ADHV4702-1

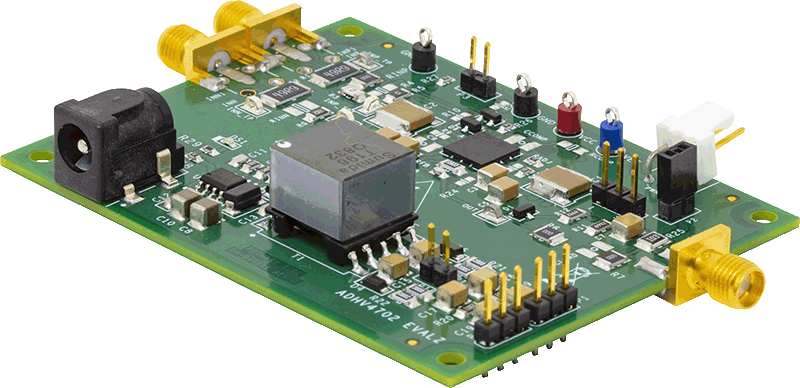

ADHV4702-1 評価用ボード

zoom

EVAL-ADHV4702-1

ADHV4702-1 評価用ボード

ADHV4702-1 評価用ボード

機能と利点

  • ADHV4702-1 用のフル機能評価用ボード
  • 単電源動作/両電源動作
  • オンボード・パワー・マネージメント回路が高電圧を発生
  • エッジ・マウント SMA および SMB コネクタを装備
  • テスト装置やその他の回路へ容易に接続可能
  • 安定した温度管理

製品の詳細

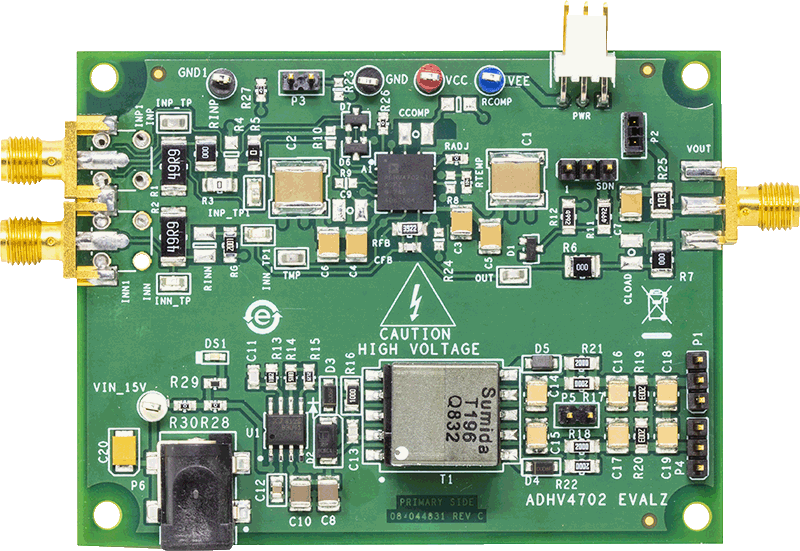

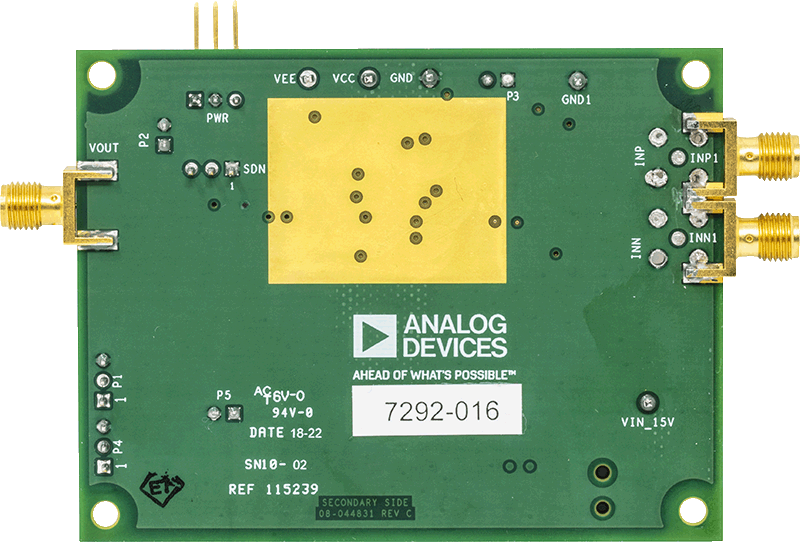

このユーザー・ガイドでは、下部にエクスポーズド・パッドの付いた 7 mm × 7 mm、12 ピン、リード・フレーム・チップ・スケール・パッケージ(LFCSP)を採用した ADHV4702-1 を評価するための EVAL-ADHV4702-1CPZ 評価用ボードについて説明します。評価用ボードは、ADHV4702-1 の迅速で容易な評価向けのプラットフォームを提供します。評価用ボードの上部を図 1 に示します。追加の温度管理を提供するヒート・シンクを取り付けるための大きなエクスポーズド・配線領域付きボード底面を図 2 に示します。

評価用ボードはガード・リング機能付き 6 層ボードで、もれ電流が最小となるよう設計されています。これは、入力にエッジ・マウント SMA コネクタとエッジ・マウント SMB コネクタを採用し、テスト装置やその他の回路に容易に接続できます。

ADHV4702-1 のデータシートでは、デバイスの動作の仕様と詳細、およびアプリケーション用の回路の構成とガイダンスを説明しています。ADHV4702-1 の詳細な仕様については、アナログ・デバイセズから入手できる ADHV4702-1 データシートを参照してください。特に初めて評価用ボードに電源を入れる際には、データシートと併せてこのユーザー・ガイドを参照してください。

安全のため、EVAL-ADHV4702-1CPZ 評価用ボードはアクリル板のガードで上下を覆い、意図せず高電圧に接触するリスクを低減してください。決まった場所にガードの無い状態でのボードの動作をやめてください。ジャンパーの調整や部品設定値を変更するためにガードを外さなければならない場合には、ガードを外す前にボードの電源を抜き、再度電源を差し込む前にガードを元に戻してください。

ツールおよびシミュレーション 5

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン 1
