ADF4401A

変換ループ、PLL、VCOモジュール

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$467.59
機能
  • RF出力周波数範囲:62.5MHz~8000MHz
  • 8GHzの出力で9fs rmsのジッタ
  • 6GHzのRF出力で17dBmのIF出力
  • RF出力に対して90dBcのLO_IN
  • 90dBcのスプリアスフリー・ダイナミック・レンジ
  • 低位相ノイズ、電圧制御発振器
  • 1、2、4、8、16、32、または64出力によるプログラマブルな割り振り
  • 3.3Vのアナログ電源、デジタル電源、ミキサー電源
  • 5VのアンプおよびVCO電源
  • RF出力ミュート機能
  • 18.00mm × 18.00mm、80端子LGA_CAV
  • ADIsimPLL 設計ツールによるサポート
製品概要
show more Icon

ADF4401Aは、電圧制御発振器(VCO)およびキャリブレーション・フェーズ・ロック・ループ(PLL)回路を備えた、完全集積型のシステム・イン・パッケージ(SiP)変換ループ(オフセット・ループとも呼ばれる)モジュールです。ジッタに対して非常に敏感なアプリケーション用に設計されたこのソリューションは、プリント回路基板(PCB)↑に設計された従来の離散的な変換ループ・ソリューションと比較して、スペースを節約し、複雑さを低減させることができます。この集積度の高いソリューションと、パッケージ内回路、およびスプリアス成分を減衰させる優れた絶縁性能を利用することで、市場投入までの時間を大幅に短縮できます。ADF4401Aは、競争の激しいシステムを設計するエンジニアのために周波数合成ソリューションを提供します。

ADF4401Aで周波数合成ソリューションを形成するには、外部位相検出器または位相周波数検出器(PFD)と外部ローカル発振器(LO)が必要です。

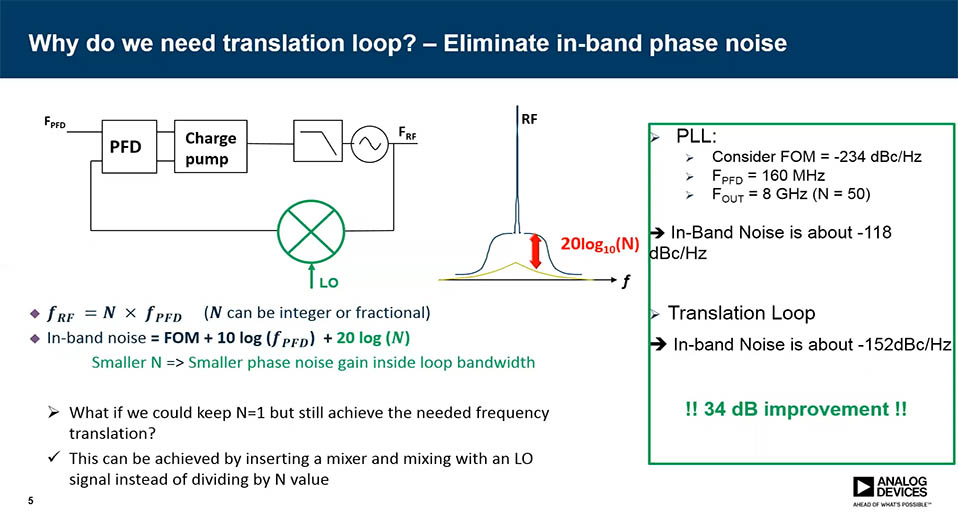

ADF4401Aは、帰還ループに集積型のダウンコンバージョン・ミキシング段を実装しており、ループ・ゲインを1に設定して、帯域内位相ノイズを最小限に抑えることができます。ADF4401Aは、周波数ダウンコンバージョン段と、アナログ・デバイセズが提供する内蔵の低ノイズ広帯域VCO技術を組み合わせることによって、8GHzの出力で9fs rmsの広帯域ジッタ性能を実現します。出力ジッタ性能は、外部オフセットLOの性能に大きく依存します。

ADF4401Aモジュールでは、内部のPFDおよびVCOキャリブレーション回路を使用して、適切なVCO帯域を選択します。ユーザは、外部PFDを使用することで、キャリブレーション回路を無効にしてループをクローズできます。すべての内蔵レジスタは、シリアル・ポート・インターフェース(SPI)を介して制御されます。

アプリケーション

  • 計測器および測定
  • ATE(自動試験装置)
  • 航空宇宙/防衛

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$467.59

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADF4401ABCEZ
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADF4401A

ADF4401A変換ループ、PLL、VCOモジュールの性能評価

zoom

EVAL-ADF4401A

ADF4401A変換ループ、PLL、VCOモジュールの性能評価

ADF4401A変換ループ、PLL、VCOモジュールの性能評価

機能と利点

  • VCO内蔵ADF4401A SiP、ループ・フィルタ(5MHz)、位相周波数検出器、USBインターフェース、および電圧レギュレータを含む評価用ボード
  • SiP機能の制御用PCソフトウェア
  • 6Vの外部電源

製品の詳細

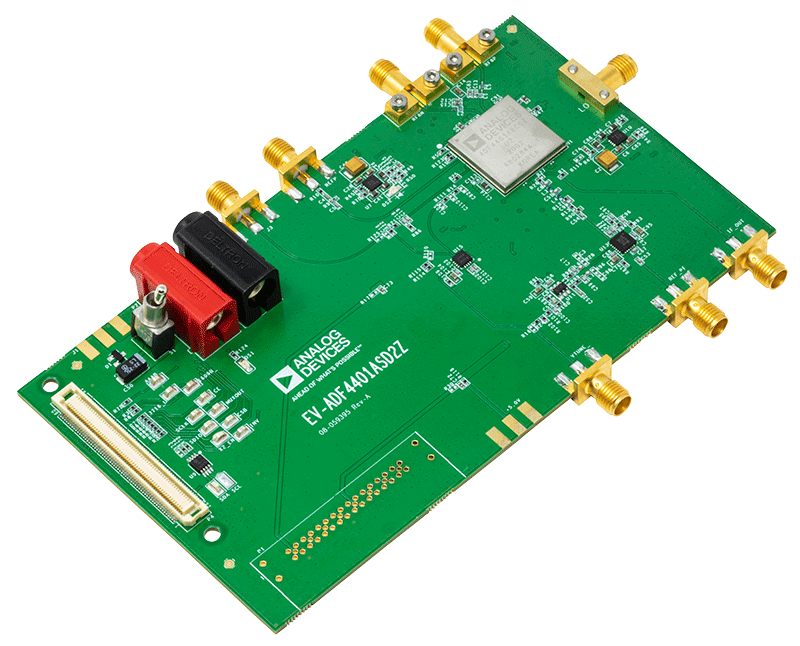

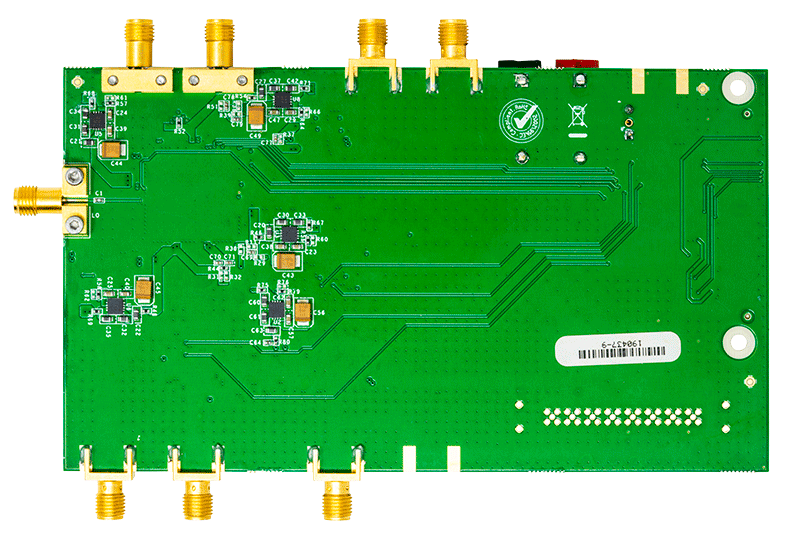

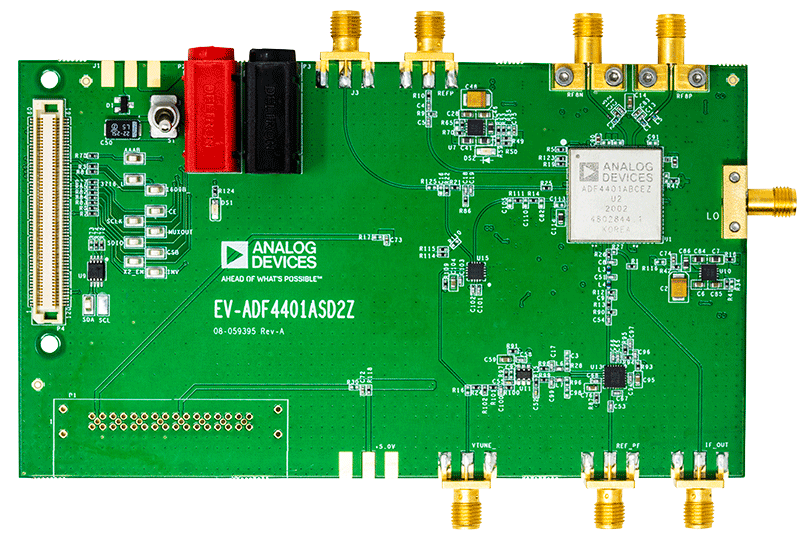

EV-ADF4401ASD2Zは、オフセット位相ロック・ループ(PLL)用のADF4401Aシステム・イン・パッケージ(SiP)の性能を評価します。図1に評価用ボードの写真を示します。EV-ADF4401ASD2Zには、ADF4401A統合SiP、位相周波数検出器(PFD)、アクティブ・ループ・フィルタ、電源コネクタ、およびサブミニチュア・バージョンA(SMA)コネクタが含まれています。

EV-ADF4401ASD2Zには、EV-ADF4401ASD2Zのソフトウェア・プログラミング用のEVAL-SDP-CS1Z(SDP-S)システム・デモンストレーション・プラットホーム(SDP)が必要です。

ADF4401Aの詳細については、ADF4401Aのデータシートを参照してください。EV-ADF4401ASD2Zを使用する際は、データシートと併せてユーザ・ガイドを参照してください。
