HMC3716

製造中

HBT デジタル位相周波数検出器、10 MHz ～ 1300 MHz

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 超低 SSB 位相ノイズ・フロア: 10kHz オフセットで -153dBc/Hz（100MHz）
  • 出力抵抗内蔵
  • 優れた入力感度
  • ロック検出と反転機能
  • 24 ピン 4mm × 4 mm SMT パッケージ

HMC3716LP4E は 10 MHz ～ 1300 MHz で動作するデジタル位相周波数検出器です。このデバイスは低位相ノイズのシンセサイザのアプリケーションで使用することを意図したものです。

高周波数動作と超低位相ノイズ・フロアが組み合わされているので、ループ帯域幅が広く N が小さいシンセサイザが可能になり、その結果、スイッチングが高速になり、位相ノイズが非常に小さくなります。HMC3716LP4E を差動ループ・アンプと組み合わせて使用すると、VCO をリファレンス発振器にフェーズ・ロックするのに使用できる出力電圧を生成します。

このデバイスは、RF 性能と熱性能を改善するために、エクスポーズド・グラウンド・パッド付き 24 ピン 4 mm x 4 mm リードレス QFN 表面実装パッケージを採用しています。

アプリケーション

  • ポイント to ポイント無線
  • 衛星通信システム
  • 防衛用アプリケーション
  • Sonet のクロック生成
HMC3716
HBT デジタル位相周波数検出器、10 MHz ～ 1300 MHz
HMC3716 Functional Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

よく聞かれる質問 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
オペアンプ（OPアンプ） 3
ADA4084-1
新規設計に推奨 オペアンプ、シングル、30V、低ノイズ、入 / 出力レールtoレール、低消費電力
LT6200
製造中 165MHz、レール・トゥ・レール入出力、0.95nV/√Hz低ノイズ・オペアンプ・ファミリ
ADA4625-1
新規設計に推奨 36V、18MHz、低ノイズ、高速セトリング単電源、RRO、JFETオペアンプ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

設計ツール 1

ADIsimPLL™

ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-HMC3716

HMC3716 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

The circuit board used in the application should use RF circuit design techniques. Signal lines should have 50 Ω impedance while the package ground leads and backside ground paddle should be connected directly to the ground plane similar to that shown on page 10 of the data sheet. A sufficient number of via holes should be used to connect the top and bottom ground planes.
EVAL-HMC3716
HMC3716 Evaluation Board

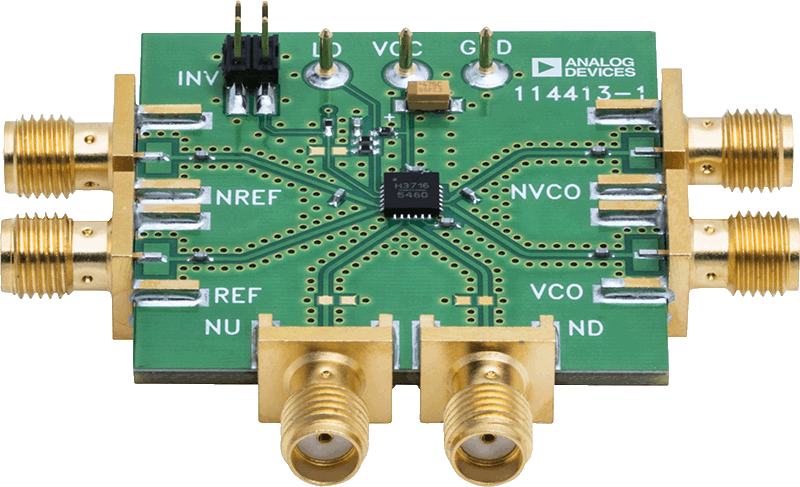

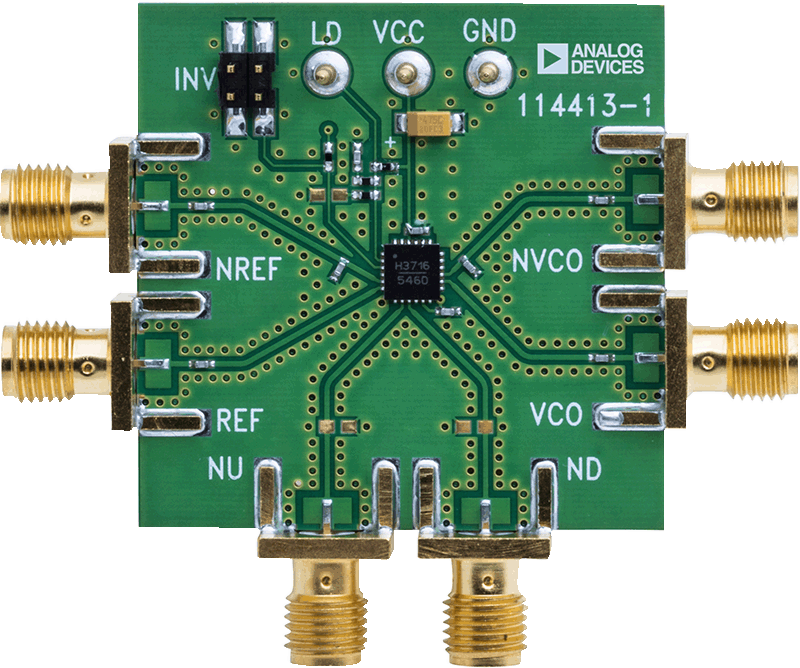

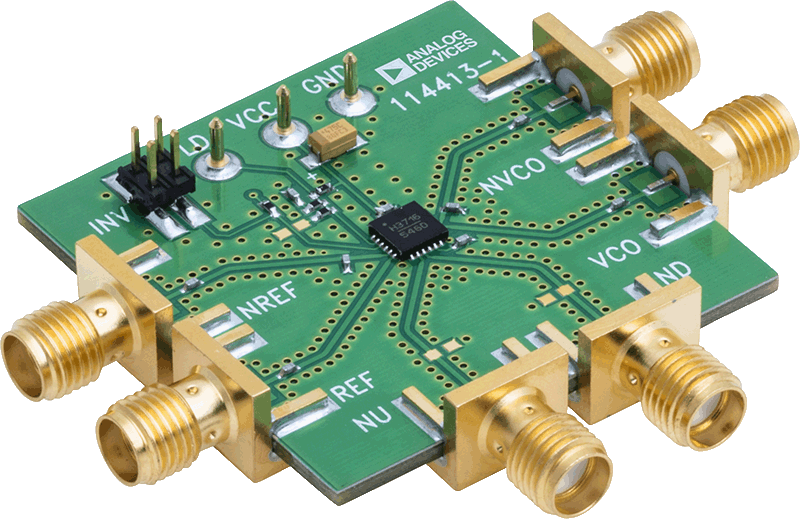

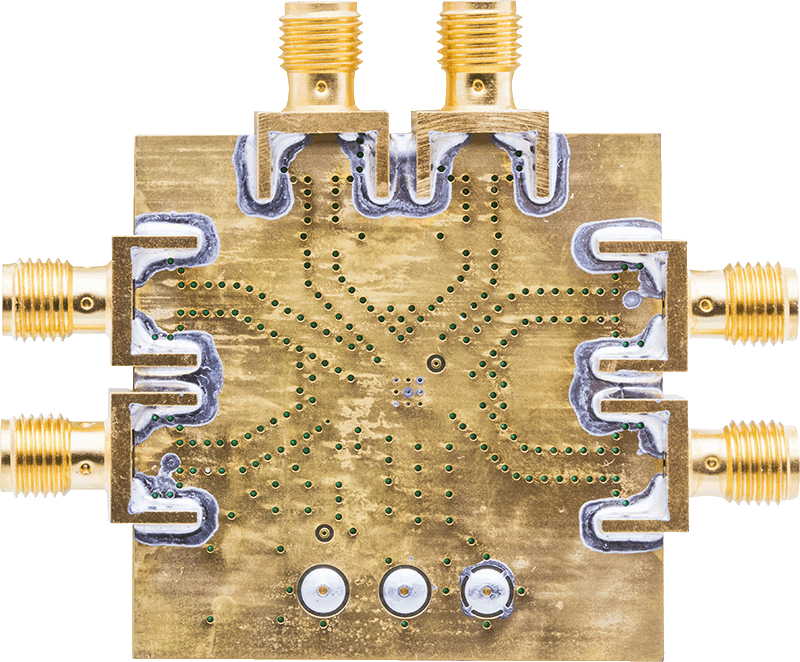

HMC37169LP4-Angle (1)-web HMC3716LP4-Angle (2)-web HMC3716LP4-Bottom-web HMC3716LP4-Top-web
