高精度信号アナライザ

AD7768/AD7768-4は8/4チャンネル、同時サンプリングΣ-Δ A/Dコンバータ（ADC）で、Σ-Δ変調器、チャンネルごとのデジタル・フィルタ、AC信号とDC信号の同期サンプリングのイネーブル機能を備えています。

AD7768/AD7768-4は最大入力帯域幅の110.8 kHzで108 dBのダイナミック・レンジを実現するとともに積分非直線性（INL）±2 ppm、オフセット誤差±50 μV、ゲイン誤差±30 ppmの標準性能が得られます。

AD7768/AD7768-4を使用することにより入力帯域幅、出力データ・レート、消費電力のいずれかを優先することができます。3つのパワーモードの1つを選び、目標ノイズと消費電力を最適化してください。AD7768/AD7768-4の柔軟性により、低消費電力DC測定モジュールと高精度AC測定モジュールの再利用できるプラットフォームが可能になります。

AD7768/AD7768-4には3つのモードがあります：高速モード（256 kSPS max、入力帯域幅110.8 kHz、51.5 mW／チャンネル）、中間モード（128 kSPS max、入力帯域幅55.4 kHz、27.5 mW／チャンネル）、低消費電力モード（32 kSPS max、入力帯域幅13.8 kHz、9.375 mW／チャンネル）。

AD7768/AD7768-4は広帯域、低リップル（±0.005 dB）通過帯域、急峻なロールオフのアンチ・エイリアシング・ローパス・フィルタ、ナイキスト周波数での減衰度105 dBのような多様なデジタル・フィルタ処理能力を提供します。

周波数領域の測定には広帯域リニア位相フィルタが使用できます。このフィルタは256 kSPSではDC～102.4 kHz、128 kSPSではDC～51.2 kHz、32 kSPSではDC～12.8 kHzで通過帯域が平坦（リップル±0.005 dB）になっています。

AD7768/AD7768-4は、又sinc5フィルタを介したsinc応答、低帯域幅向け低遅延経路、低ノイズ測定を提供します。広帯域幅とsinc5フィルタを選択でき、チャンネル・ベースごとに駆動できます。

これらのフィルタ・オプションの中で、デシメーション・レートを×32、×64、×128、×256、×512、×1024の中から選択してダイナミック・レンジを改善することができます。デシメーション・フィルタを変更する機能により、希望の入力帯域幅に対してノイズ性能を最適化できます。

アナログ入力電流を低減する各アナログ入力のプリチャージ・バッファやリファレンス入力端子の入力電流／グリッジを低減するチャンネルごとのプリチャージ・リファレンス・バッファのような各ADCに組み込まれたアナログ機能により設計が容易になります。

この製品はAVDD1A ＝ AVDD1B ＝ 5V、AVDD2A ＝ AVDD2B ＝ 2.25 V ～ 5.0 V 、IOVDD ＝ 2.5 V ～ 3.3 V 又は1.8 V （IOVDD＝1.8 Vでの動作が必要になる特殊の場合は「1.8 V IOVDD動作セクション」を参照してください）の電源で動作します。

この製品には外部リファレンスが必要です。絶対入力リファレンス電圧範囲は、1V～AVDD1 − AVSSです。

アプリケーション

• データ･アクイジション･システム：USB/PXI/イーサネット
• 計装および工業用制御ループ
• オーディオのテストおよび測定
• 振動と資産状態の監視
• 3相電力品質解析
• ソナー
• 高精度の医療脳波図（EEG）／筋電図（EMG）／心電図（ECG）

AD7768/AD7768-4は8チャンネルと4チャンネルの同時サンプリング・シグマ・デルタ（Σ-Δ）A/Dコンバータで、Σ-Δ変調器、チャンネルごとのデジタル・フィルタ、AC信号とDC信号の同期サンプリングのイネーブル機能を備えています。

AD7768/AD7768-4は最大入力帯域幅の110.8 kHzで108 dBのダイナミック・レンジを実現するとともに積分非直線性（INL）±2 ppm、オフセット誤差±50 μV、ゲイン誤差±30 ppmの標準性能が得られます。

AD7768/AD7768-4を使用することにより入力帯域幅、出力データ・レート、消費電力のいずれかを優先することができます。3つのパワーモードの1つを選び、目標ノイズと消費電力を最適化してください。AD7768/AD7768-4の柔軟性により、低消費電力DC測定モジュールと高精度AC測定モジュールの再利用可能なプラットフォームが可能になります。

AD7768/AD7768-4には3つのモードがあります: 高速モード（256 kSPS max、入力帯域幅110.8 kHz、51.5 mW／チャンネル）、中間モード（128 kSPS max、入力帯域幅55.4 kHz、27.5 mW／チャンネル）、低消費電力モード（32 kSPSmax、入力帯域幅13.8 kHz、9.375 mW／チャンネル）。

AD7768/AD7768-4は広帯域、低リップル（±0.005 dB）通過帯域、急峻なロールオフのアンチ・エイリアシング・ローパス・フィルタ、ナイキスト周波数での減衰度105 dBのような多様なデジタル・フィルタ処理能力を提供します。

周波数領域の測定には広帯域リニア位相フィルタが使用できます。このフィルタは256 kSPSではDC～102.4 kHz、128 kSPSではDC～51.2 kHz、32 kSPSではDC～12.8 kHzで通過帯域が平坦（リップル±0.005 dB）になっています。

AD7768/AD7768-4は、又sinc5フィルタを介したsinc応答、低帯域幅向け低遅延経路、低ノイズ測定も提供します。広帯域幅フィルタとsinc5フィルタを選択でき、チャンネル・ベースごとに駆動できます。

これらのフィルタ・オプションの中で、デシメーション・レートを×32、 ×64、 ×128、 ×256、 ×512、×1024の中から選択してダイナミック・レンジを改善することができます。デシメーション・フィルタを変更する機能により、希望の入力帯域幅に対してノイズ性能を最適化できます。

アナログ入力電流を低減する各アナログ入力のプリチャージ・バッファやリファレンス入力端子の入力電流／グリッジを低減するチャンネルごとのプリチャージ・リファレンス・バッファのような各ADCチャンネルに組み込まれたアナログ機能により設計が容易になります。

この製品はAVDD1A ＝ AVDD1B＝5V、AVDD2A ＝ AVDD2B＝2.25 V ～ 5.0 V 、IOVDD＝2.5 V ～ 3.3 V 又は1.8 V（IOVDD＝1.8 Vでの動作が必要になる特殊の場合は「1.8 V IOVDD 動作セクション」を参照してください）の電源で動作します。

この製品には外部リファレンスが必要です。絶対入力リファレンス電圧範囲は1 V ～ AVDD1 − AVSSです。

アプリケーション

• データ･アクイジション･システム：USB/PXI/イーサネット
• 計装および工業用制御ループ
• オーディオのテストおよび測定
• 振動と資産状態の監視
• 3相電力品質解析
• ソナー
• 高精度の医療脳波図（EEG）／筋電図（EMG）／心電図（ECG）

AD7771 は、8 チャンネルの同時サンプリング A/D コンバータ（ADC）です。8 個の完全な Σ-Δ ADC を内蔵しています。AD7771 の入力電流は極めて小さいため、センサーを直接接続することができます。各入力チャンネルにはプログラマブル・ゲイン段があり、小振幅のセンサー出力をフルスケールの ADC 入力範囲に合わせてゲインを 1、2、4、8 に設定し、シグナル・チェーンのダイナミック・レンジを最大限に拡張できます。AD7771 は 1 V ～ 3.6 V の V_REF 電圧を受け入れます。アナログ入力はユニポーラ（0 V ～ V_REF）または真のバイポーラ（±V_REF/2 V）アナログ入力信号（それぞれ 3.3 V または ±1.65 V のアナログ電源電圧）を受け入れます。アナログ入力は、様々なセンサー出力構成に対応するように真の差動信号またはシングルエンド信号を入力するように設定することができます。

各チャンネルには、ADC 変調器と遅延の小さい sinc3/sinc5 デジタル・フィルタが内蔵されています。サンプル・レート・コンバータ（SRC）は、AD7771 の出力データ・レート（ODR）全体にわたって分解能を微調整するために内蔵されています。この制御は、ライン周波数の 0.01 Hz 変動に対するコヒーレンシを維持するために ODR の分解能が要求されるアプリケーションで使用できます。SRC はシリアル・ポート・インターフェース（SPI）を介して設定できます。AD7771 は 2 種類のインターフェースを備えています。データ出力インターフェースと SPI 制御インターフェースです。ADC データ出力インターフェースは、AD7771 の ADC 変換結果をプロセッサへ送信する専用インターフェースです。SPI は、AD7771 設定レジスタへの書込みと設定レジスタからの読出しに使用され、逐次比較レジスタ（SAR）ADC からのデータの制御と読出しにも使用されます。SPI は、Σ-Δ 変換データを出力するように設定することもできます。

AD7771 は、12 ビット SAR ADC を内蔵しています。この ADC を AD7771 の診断に使用すると、システム測定機能専用の Σ-Δ ADC チャンネルの 1 つを停止する必要がありません。外部マルチプレクサ（3 本の汎用入出力ピン（GPIO）を介して制御可能）とシグナル・コンディショニングを使用し、機能安全性が要求されるアプリケーションで SAR ADC を使用して Σ-Δ ADC の測定を検証することができます。さらに、AD7771 の SAR ADC は、内部ノードを検知するための内部マルチプレクサを内蔵しています。

AD7771 は、2.5 V のリファレンスとリファレンス・バッファを内蔵しています。リファレンスの代表的な温度係数は ±10 ppm/°C です。

AD7771 には 2 つの動作モードがあります。高分解能モードと低消費電力モードです。高分解能モードの場合、ダイナミック・レンジは大きくなり、消費電力は 16.6 mW/チャンネルになります。低消費電力モードでは狭ダイナミック・レンジ仕様になりますが、消費電力はわずか 5.25 mW/チャンネルになります。

仕様規定されている動作温度範囲は −40 °C ～ +105 °C ですが、デバイスは最大 +125 °C で動作します。

このデータシートでは、複数の機能を備えたピンまたは一連のピンを表すために特定の用語を使用しています。DCLK0/SDOM などの多機能ピンは、ピン全体の名前で呼ばれることもあれば、特定の機能のみが該当するような説明箇所では、DCLK0 のように 1 つのピン機能で表現されることもあります。例えば、AVSSx のように一連のピンの場合は、次のピンを表しています。AVSS1A、AVSS1B、AVSS2A、AVSS2B、AVSS3、AVSS4。

アプリケーション

• 電力品質および計測アプリケーション
• 汎用データ・アクイジション
• 脳波計（EEG）
• 工業用プロセス制御

AD4003/AD4007/AD4011 は、高精度、高速、低消費電力、Easy Drive採用の18ビット高精度逐次比較レジスタ（SAR）A/Dコンバータ（ADC）で、単一の電源（VDD）で動作します。リファレンス電圧（V_REF）は外部から供給され、電源電圧とは独立して設定できます。AD4003/AD4007/AD4011の消費電力はスループットに比例して増加します。

Easy Drive機能は、シグナル・チェーンの複雑さと消費電力の両方を緩和し、高いチャンネル密度を実現します。入力電流が低減されているため、特に高インピーダンス・モード時に、長い信号アクイジション・フェーズと相まって、専用のADCドライバが不要となります。Easy Driveは、これらのADCを駆動できる付随回路の範囲を拡大します（データシートの図2を参照）。

入力スパン圧縮により、ADCドライバ・アンプに負電源を提供する必要はなくなりますが、ADCコードの全範囲へのアクセスは維持されます。入力過電圧クランプはADCの入力を過電圧から保護してリファレンス・ピンの擾乱を最小限に抑え、外部保護ダイオードを不要のものとします。

最大2MSPSの高速デバイス・スループットにより、ユーザは、高周波信号を正確に取得でき、また、オーバーサンプリング手法を用いてアンチエイリアス・フィルタの設計に伴う課題を軽減できます。シリアル・ペリフェラル・インターフェース（SPI）のクロック・レート条件が緩和されているため、デジタル入出力の消費電力量を減らし、デジタル・ホストの選択肢を広げ、デジタル絶縁間でデータを送信するタスクを簡略化することができます。SPI対応のシリアル・ユーザ・インターフェースは、別々のVIOロジック電源を使用することによって、1.8V、2.5V、3V、および、5Vのロジックに対応できます。

• 自動試験装置
• マシン・オートメーション
• 医療機器
• バッテリ駆動の装置
• 高精度データ・アクイジション・システム
• 計測器および制御システム

さらに、AD797 は20 V/μs の優れたスルーレートと110 MHz のゲ イン帯域幅を持つため、低周波超音波アプリケーションに適して います。

また、AD797 は広いダイナミック・レンジが必要な赤外線 (IR)やソナーの画像処理アプリケーションでも有効です。AD797 は低歪みであり、16 ビットのセトリング・タイムを持つため、Σ-Δ ADC入力と高分解能 DAC 出力のバッファリングに最適です。特に、地震計やスペクトル・アナライザのようなクリティカルなアプリケーション向けに最適です。AD797 は50 mA の出力電流駆動能力や±5 V～±15 V の電源電圧範囲のような重要な機能を持つため、優れた汎用アンプになっています。

アプリケーション

• 業務用オーディオ・プリアンプ
• IR、CCD、ソナーの画像処理システム
• スペクトル・アナライザ
• 超音波プリアンプ
• 地震計
• Σ-Δ ADC/DAC のバッファ

ADA4897-2はユニティ・ゲイン安定動作、低ノイズ、レールtoレール出力の高速電圧帰還型オペアンプで、静止時の電流はわずか3mAです。ADA4897-2は、10Hzで2.4nV/√Hzの1/fノイズおよび2MHzで－80dBcのスプリアスフリー・ダイナミックレンジを持つため、超音波、低ノイズ・プリアンプ、高性能ADCドライバなどの種々のアプリケーションに最適なソリューションになっています。アナログ・デバイセズ独自の次世代SiGeバイポーラ・プロセスと革新的なアーキテクチャにより、このような高性能のアンプが可能になりました。

ADA4897-2 は、230MHzの帯域幅、120V/μsのスルーレート、そして0.1％に45nsで到達するセトリング時間を備えています。ADA4897-2/ADA4897-1は広い電源電圧範囲（3V～10V）を備えているため、高いダイナミックレンジ、高精度および速度を必要とするシステムにおいて最適な製品候補の一つといえます。

ADA4897-2は10ピンのMSOPパッケージを採用し、－40℃～＋125℃の拡張工業温度範囲で動作します。

アプリケーション

• ローノイズ・プリアンプ
• 超音波アンプ
• PLLループ・フィルタ
• 高性能ADCドライバ
• DACバッファ

アプリケーション

• ハイエンドDVDオーディオ、SACD、CD、ホーム・シアター・システム
• カーオーディオ・システム、サンプリング・ミュージカル・キーボード、デジタル・ミキシング・コンソール、デジタル・オーディオ・エフェクト・プロセッサ

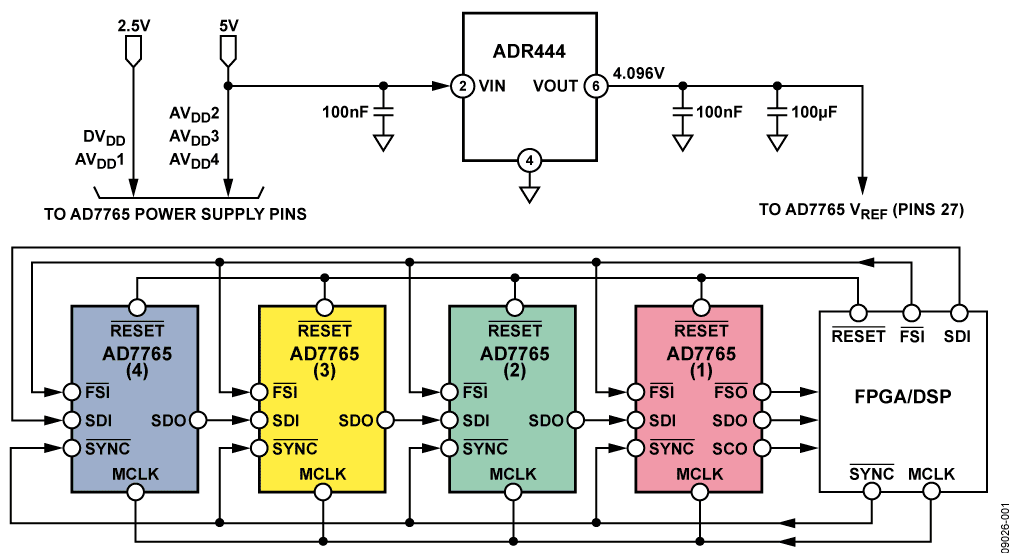

The circuit shown in Figure 1 provides a high dynamic range four channel simultaneous sampling system with high crosstalk isolation, flexible sampling rates, minimal external components, and simple interface connections to a DSP or FPGA. The circuit uses four AD7765 24-bit sigma-delta ADCs in a daisy chain configuration to minimize the number of connections to the digital host. The AD7765’s fully integrated differential input/output amplifier, and reference buffer significantly reduce the external component requirement.

Using the AD7765 configured in a simultaneous sampling configuration provides

• Channel-to-channel crosstalk isolation superior to that of solutions that integrate multiple 24-bit ADCs on a single chip.
• 112 dB dynamic range at 156 kSPS.
• Adaptable to greater or smaller channel counts.
• Allows multiple SYNC control (can be phase shifted with respect to each other).
• Dual decimation rates (128 and 256) and flexible sampling clock handles wide range of input bandwidths.

アナログ・デバイセズのADA4945-1CP-EBZ評価用ボードを使用することで、ADA4945-1完全差動アンプの性能を評価できます。ADA4945-1CP-EBZ評価用ボードは、シングルエンドまたは差動の入力信号を受け入れるよう設定できます。

適切なジャンパを適用すれば、ADA4945-1の出力クランプレベルをハイおよびローに設定すること、出力コモンモード電圧を設定すること、ハイ・パワー・モードまたはロー・パワー・モードに設定すること、デジタル・グラウンド・レベルを設定することができます。

回路の柔軟性と性能が最高となるよう、部品の配置と電源バイパスが設定されています。

入出力信号は、50Ωのサイド・ローンチのSMA（サブミニチュア・バージョンA）コネクタを介してボードに印加されます。

ADA4945-1のすべての仕様は、ADA4945-1データシートに記載されています。ADA4945-1CP-EBZ評価用ボードを使用する場合は、このユーザ・ガイドとデータシートを組み合わせて参照してください。
