概览
优势和特点
- AD7091R-2/ AD7091R-4/AD7091R-8 系列的全功能评估板
- 板载电源
- 独立功能
- 兼容系统演示平台（SDP）
- (EVAL-SDP-CK1Z)
- 用于控制和数据分析的 PC 软件（从产品页面下载）
产品详情

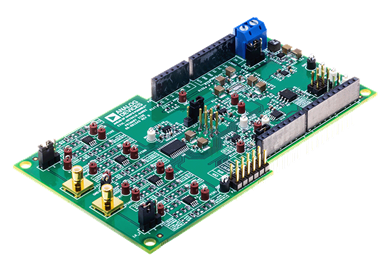

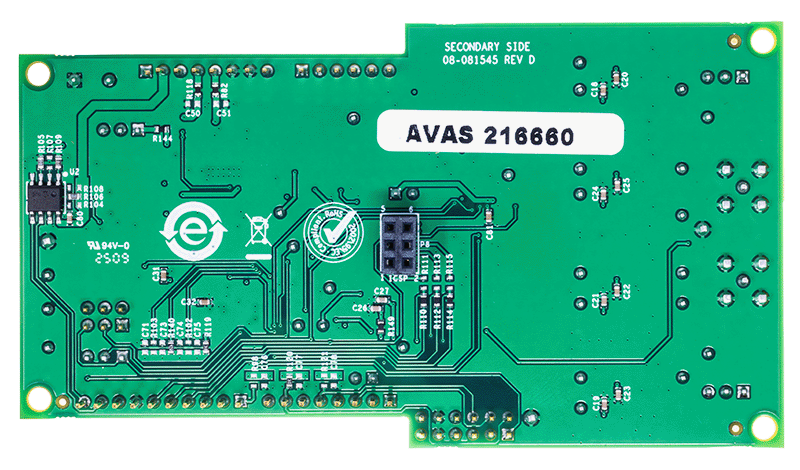

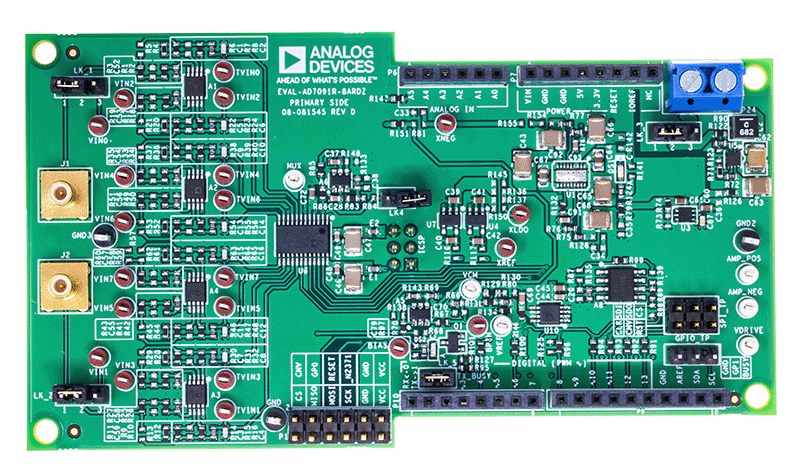

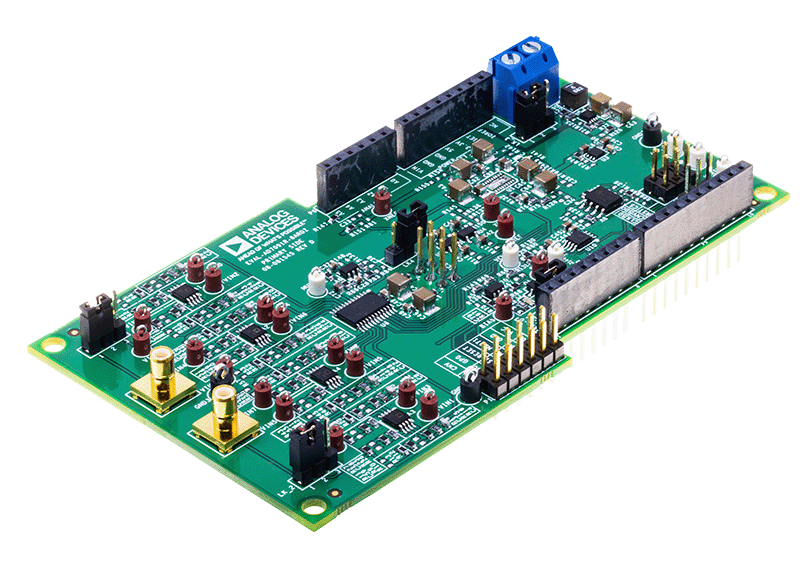

EVAL-AD7091R-8ARDZ 是一款全功能评估板，旨在轻松评估 AD7091R-8 系列模数转换器 (ADC) 的所有功能。该评估板可以通过 SDP 板 (EVAL-SDPCK1Z) 进行控制，从而可以使用可从产品页面下载的评估板软件通过 PC 的 USB 端口来控制该评估板。
EVAL-AD7091R-8ARDZ 可作为 AD7091R-2/AD7091R-4、AD7091R和AD7091性能的参考 AD7091。这些设备共享相同的 ADC 核心，但多路复用通道的数量不同。整个 AD7091 系列共享相同的 ADC 核心，因此要评估 AD7091R-2 需要启用两个通道。对于 AD7091R-4，启用四个通道。要评估单通道 AD7091R 和 AD7091，只需启用一个通道。
板载组件包括：高速精密轨到轨运算放大器 (op amp) AD8031 、零漂移轨到轨双运算放大器 ADA4807-1 、 具有最低静态电流和最高负载电流效率的升压转换器MAX17291 、 高精度 200mA 低压差线性稳压器ADP7118 ，以及具有 2.5V 精密微功耗、低压差、低基准电压源ADR3625。
使用入门
其余所需设备
- EVAL-SDP-CK1Z（必须单独订购，包含 USB 线缆）
- 信号源
- 运行 Windows 10 且具有 USB 2.0 端口的 PC
