概览

优势和特点

  • AD5460 的全功能评估板
  • 采用 MAX17691B和多绕组变压器的定制电源解决方案
  • MAX14483提供系统隔离
  • 板载 2.5 V ADR4525 基准电压源
  • 兼容SPI的Arduino和PMOD连接器
  • 基于PC的分析|控制|评估(ACE)软件（用于控制）
  • 提供C语言示例代码的No-OS MBED驱动程序

产品详情

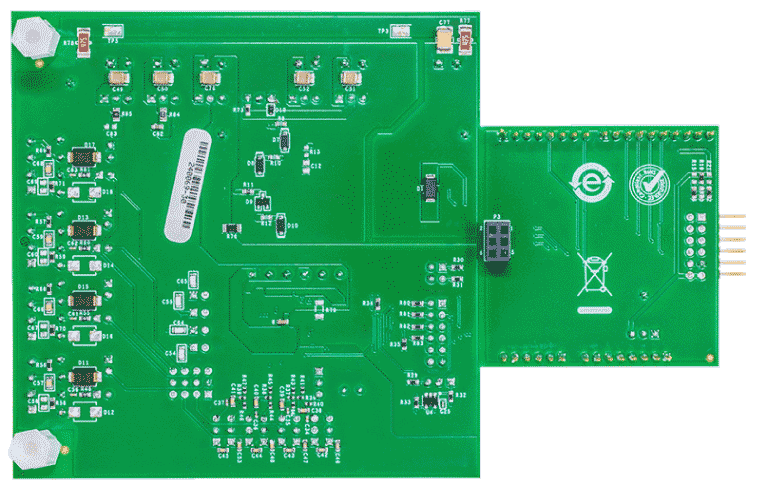

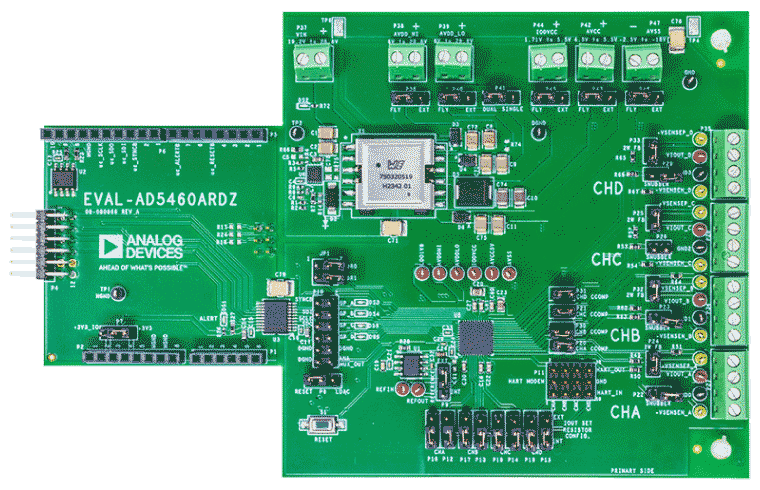

EVAL-AD5460ARDZ是一款全功能评估板，用户可使用它来评估AD5460作为完整系统解决方案的特性。电源由MAX17691B隔离式反激解决方案提供。数字通道采用MAX14483隔离器进行隔离。

AD5460是一款四通道、软件可配置的模拟输出器件。该器件具备模拟输出和热电偶功能，并有一个兼容串行外设接口(SPI)。

用户可通过系统演示平台(SDP)板控制EVAL-AD5460ARDZ。借助EVAL-SDP-CK1Z (SDP-K1)板，用户可使用AD5460 ACE软件，通过PC的USB端口来控制EVAL-AD5460ARDZ。EVALAD5460ARDZ要求采用24V电源供电。PC为EVAL-SDP-CK1Z (SDP-K1)板供电。

有关AD5460、MAX17691B和MAX14483的完整规格信息，请参阅ADI公司提供的相应数据手册。使用EVAL-AD5460ARDZ板时必须同时参阅本用户指南。

技术与领域

相关产品

使用入门

所需设备

  • EVAL-SDP-CK1Z (SDP-K1)
  • 台式电源和连接器电缆
  • 运行 Windows® 7 SP1（32/64 位）、Windows 8.1（32/64 位）、Windows 10（32/64 位）的 PC

文档

  • 查看全部 (5)
  • 演示板原理图 (1)
  • 用户手册 (1)
  • 评估设计文件 (3)
    • Document Type

    软件

    ACE软件

    ZIP
    233 KB
    ACE plug-in for Board.AD5460 1.2024.17200 [4月 23 24]
    AD5460 Evaluation Board Plug-in for evaluating AD5460 quad channel voltage and current output
    EXE
    157 MB
    ACE Installer Software 1.30.3369.1491 [7月 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
