概览

优势和特点

  • 可以使用 6 个数据通道
  • 多种连接选项
  • 支持有源探头
  • 提供电缆端接
  • 支持印刷电路板 (PCB) 边缘安装同轴连接器
  • 轻松配置

产品详情

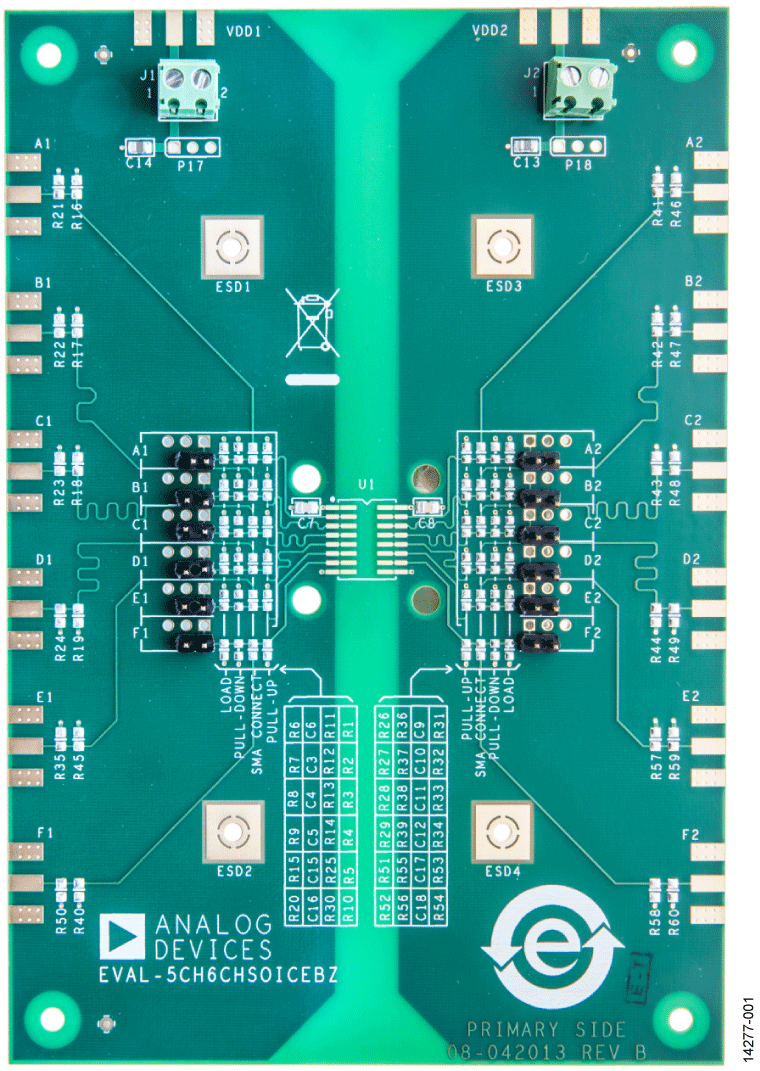

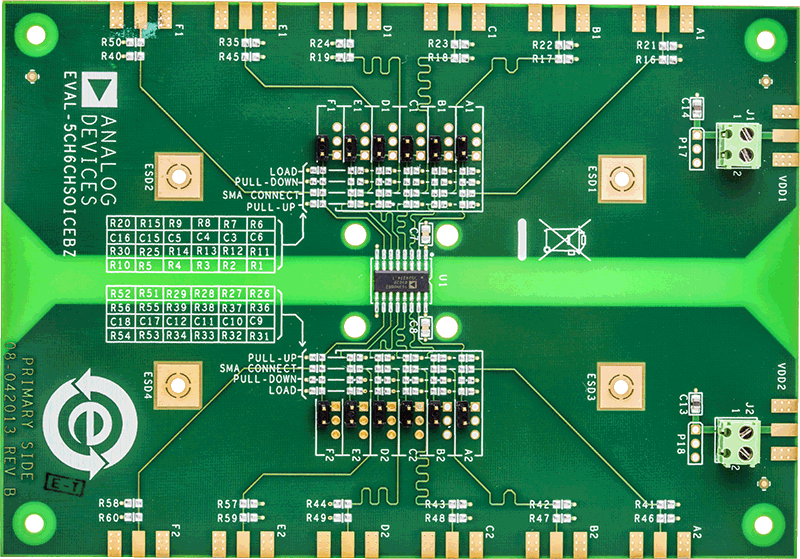

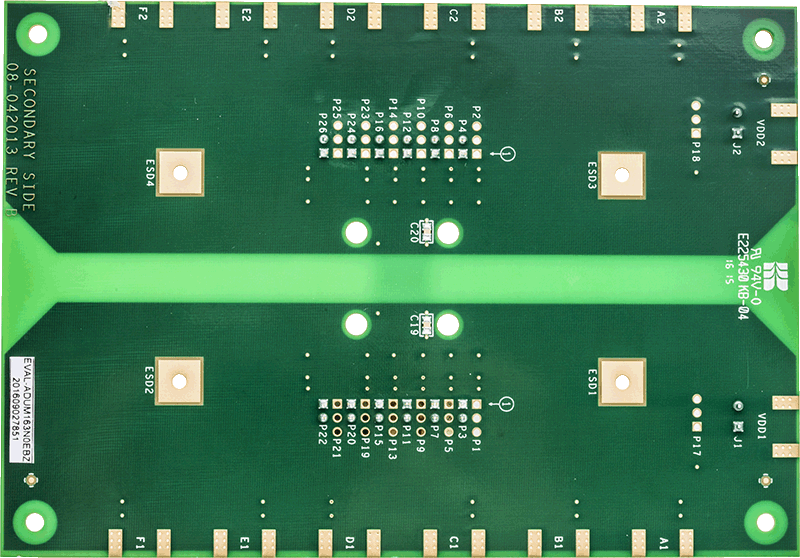

EVAL-5CH6CHSOICEBZ 采用 16 引脚 SOIC 封装,并支持 5 通道和 6 通道 iCoupler® 标准数据隔离器。该评估板提供 JEDEC 标准、16 引脚 SOIC_N 和 SOIC_W 焊盘布局。此布局支持以 VDDx 或 GNDx 平面为基准的信号分配、回环和负载以及最佳旁路电容。可以将信号源通过接头引脚或通过边缘安装 SMA 连接器(SMA 连接器必须单独订购)连接到评估板。评估板上的螺丝接线板提供电源连接。

该评估板包括 0.2 英寸接头位置,以便与有源探头兼容(探头接头引脚必须单独订购)。

该评估板遵循 4 层板的最佳 PCB 设计惯例,隔离栅每侧都包括全电源平面和接地平面。评估板上不包含任何其他电磁干扰 (EMI) 或噪声缓解设计特性。在高速运行情况下,或在需要超低发射时,请参阅 AN-1109 应用笔记以了解其他的评估板布局技术。
