ADuM163N
ADuM163N
Info :
推荐新设计使用
Info :
推荐新设计使用
产品详情
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
4
特性
- 高共模瞬变抗扰度：100 kV/μs
- 对辐射和传导噪声的高抗干扰能力
- 低传播延迟
- 13 ns（最大值，5 V）
- 15 ns（最大值，1.8 V）
- 最大保证数据速率：150 Mbps
- 安全和法规认证（申请中）
- UL认证：1分钟3000 V rms，符合UL 1577
- CSA元件验收通知5A
- VDE合格证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 565 V峰值
- CQC认证符合GB4943.1-2011
- 低动态功耗
- 1.8 V至5 V电平转换
- 故障安全高或低选项
- 16引脚窄体SOIC封装，符合RoHS标准
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADuM160N / ADuM161N / ADuM162N / ADuM163N 均为采用ADI公司iCoupler®技术的6通道数字隔离器。这些隔离器件将高速、互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。这些器件的最大传播延迟为13 ns，在5 V下脉冲宽度失真小于4.5 ns。具有严格的4.0 ns（最大值）传播延迟通道间匹配。
ADuM160N/ADuM161N/ADuM162N/ADuM163N数据通道属于独立式通道，提供多种配置选择，可承受3.0 kV rms的电压额定值（请参见“订购指南”）。这些器件均可采用1.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。
与其它光耦合器不同，可确保不存在输入逻辑转换时的直流正确性。它们提供两种不同的故障安全选项，输入电源未用时，输出转换到预定状态。
应用
- 通用多通道隔离
- 串行外设接口(SPI)/数据转换器隔离
- 工业现场总线隔离
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
产品模型
4
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADuM163N
文档
3
筛查
1 应用
全部
-
全部
-
数据手册
-
用户手册
全部
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
更新 08/01/2016
英文
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
参考资料 3
解决方案设计及宣传手册 1
产品选型指南 1
视频
1
设计资源 4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADUM163N0BRZ |
16-Lead SOIC
|
|
|
| ADUM163N0BRZ-RL7 |
16-Lead SOIC
|
|
|
| ADUM163N1BRZ |
16-Lead SOIC
|
|
|
| ADUM163N1BRZ-RL7 |
16-Lead SOIC
|
|
- ADUM163N0BRZ
- 引脚/封装图-中文版
-
16-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM163N0BRZ-RL7
- 引脚/封装图-中文版
-
16-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM163N1BRZ
- 引脚/封装图-中文版
-
16-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADUM163N1BRZ-RL7
- 引脚/封装图-中文版
-
16-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1

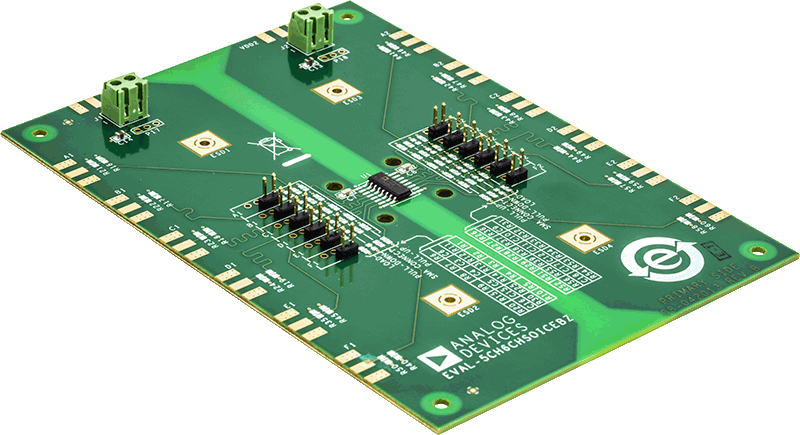

EVAL-5CH6CHEBZ
采用 8 引脚 SOIC 封装并支持五通道和六通道标准数据隔离器的评估板
采用 8 引脚 SOIC 封装并支持五通道和六通道标准数据隔离器的评估板
产品详情
EVAL-5CH6CHSOICEBZ 采用 16 引脚 SOIC 封装，并支持 5 通道和 6 通道 iCoupler® 标准数据隔离器。该评估板提供 JEDEC 标准、16 引脚 SOIC_N 和 SOIC_W 焊盘布局。此布局支持以 VDDx 或 GNDx 平面为基准的信号分配、回环和负载以及最佳旁路电容。可以将信号源通过接头引脚或通过边缘安装 SMA 连接器（SMA 连接器必须单独订购）连接到评估板。评估板上的螺丝接线板提供电源连接。
该评估板包括 0.2 英寸接头位置，以便与有源探头兼容（探头接头引脚必须单独订购）。
该评估板遵循 4 层板的最佳 PCB 设计惯例，隔离栅每侧都包括全电源平面和接地平面。评估板上不包含任何其他电磁干扰 (EMI) 或噪声缓解设计特性。在高速运行情况下，或在需要超低发射时，请参阅 AN-1109 应用笔记以了解其他的评估板布局技术。
工具及仿真模型 1
IBIS 模型 1
IBIS 模型
