VSC7177

增强型2:1端口选择器,用于串行ATA和串行连接SCSI

更多 showmore-icon

增强型低功耗SAS/SATA 2:1失效保护开关

产品详情
特性
  • 用于串行ATA (SATA)和串行连接SCSI (SAS)链路的2:1端口选择器
  • 符合1.5Gbps (具备3.0Gbps能力)串行ATA 1.0规范
  • 单边带端口选择
  • 符合串行ATA II:端口选择规范1.0,包括容错控制
  • 透明传输,易于通过串行ATA模板测试
  • 可编程接收灵敏度
  • 带预加重的高输出摆幅
  • 兼容于前期设计(VSC7173和VSC7175),提供增强的互联性和信号预加重
  • 0.6W至0.8W功耗(取决于工作模式)
  • 3.3V供电
  • 32引脚7mm x 7mm QFP-N封装
更多细节
show more Icon

VSC7177是一款串行ATA和串行连接SCSI分配器/缓冲器,可为1.5Gbps和3.0Gbps链路实现2:1端口选择功能。对于冗余、负载分配非常关键的高可靠性存储子系统,这项功能非常适合双主机(例如I/O控制器)必须连接单端口磁盘驱动器的应用。I/O控制器的输出复用到串行ATA或串行连接SCSI驱动器;串行ATA驱动器的输出经过缓存,复制到I/O控制器。从一个I/O控制器切换至另一个时,串行ATA链路必须使用带外数据(OOB)信号重新初始化,这将通过VSC7177透明传输。VSC7177提供驱动远距离背板和外部电缆所需的预加重、高输出摆幅,并具有可编程接收灵敏度。

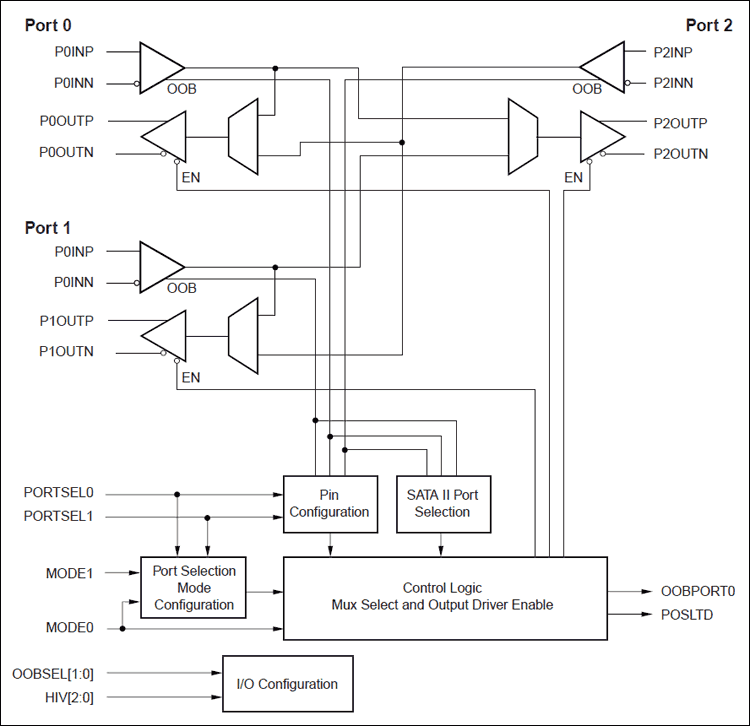

可通过驱动外部I/O引脚或通过基于协议的端口配置器件的端口连通性,请参考完整数据资料,第2页方框图。

如需获取该器件的补充资料,请发送email至 (English only)。

应用

  • 主动-被动冗余失效保护系统
  • 外部链路缓冲
  • 磁盘备份系统
  • 双端口串行ATA和串行连接SCSI磁盘阵列(JBOD)
  • NAS服务器
  • RAID子系统
  • 串行ATA和串行连接SCSI路由系统
