RH1021-7
量产精准 7V 基准
- 产品模型
- 2
Viewing:
概述
- 超低漂移：温度系数：5ppm/°C（最大值）
- 极低噪声：4µVP-P（0.1Hz 至 10Hz）
- 长期稳定性：7ppm/kHr
- 经过调整的输出电压
- 在串联或分流模式下工作

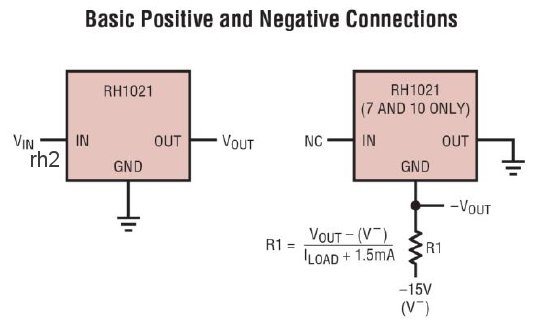

- 配置为正或负基准电压源
- 输出吸电流或源电流：10mA
- 采用金属罐封装
辐射性能
- 根据 TM1019.8、MIL-STD-883，符合总电离辐射剂量(TID)抗扰度要求：
- 200kRad (Si)，符合条件 A 要求(50Rads(Si)/s)
RH1021-7 是一款精准的 7V 基准，该器件具有超低的漂移和噪声、极佳的长期稳定性以及对输入电压变化几乎完全的免疫力。基准输出将供应和吸收高达 10mA 的电流。该基准可被用作一个并联稳压器 (二端齐纳二极管)。独特的电路设计使得 RH1021-7 成为首款能够在未使用高功率片内加热器的情况下提供极低漂移的 IC 基准。
晶圆批次采用凌力尔特公司内部的 Class S 流程至良率电路进行处理，可在严格的军事应用中使用。
应用
- A/D and D/A Convertors
- Precision Regulators
- Measurement and Control Systems
- Power Supply Monitors
参考资料
数据手册 1
可靠性数据 2
控制图纸 1
高剂量率辐射报告 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|

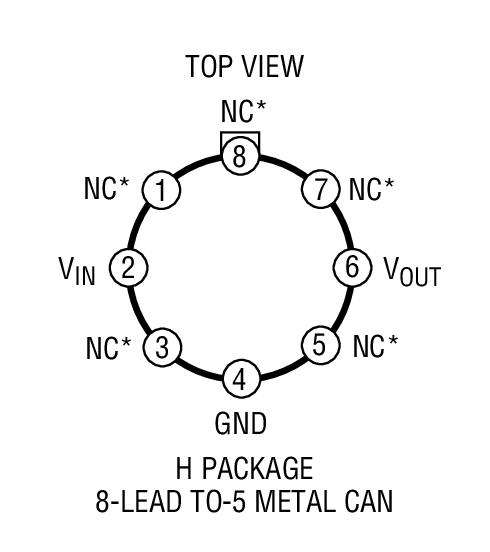

| RH1021BMH-7 | 8-Lead TO-5 (0.2 Inch PCD) | ||
| RH1021BMH-7-EMX | ROUND HEADER/METAL CAN |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 30, 2022 - 22_0196 Test Site Transfer of RH, SMD, Class-S, Special Flow, MIL-STD-883 Products from Analog Devices Milpitas to ADGT |
||
| RH1021BMH-7 | 量产 | |
|
10月 30, 2020 - 20_0325 ADI Philippines as an assembly plant to replace ADI Hillview for Radiation Hardened products in TO5 packages and die sales. |
||
| RH1021BMH-7 | 量产 | |
|
7月 9, 2019 - 19_0111 Laser Top Mark for TO Metal Can Packages assembled in ADI Hillview |
||
| RH1021BMH-7 | 量产 | |
