MX7845

完备的12位乘法DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.0)

PDF

1月 1, 1900 ellipse 中文

MX7845: 完备的12位乘法DAC Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 1.00M
Documentation 查看所有文档
产品模型 4
特性
  • 带输出放大器的完整MDAC
  • 四象限乘法
  • 确保单调性（TMIN到TMAX）
  • 匹配的应用电阻
  • 小型0.3" 24引脚DIP封装
更多细节
show more Icon

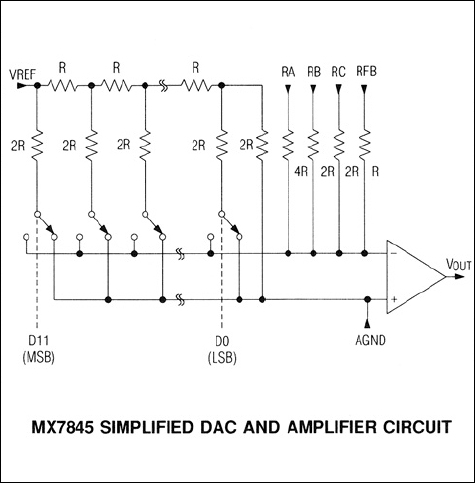

MX7845是一款12位、电压输出、4象限乘法数模转换器(DAC)。精密内部输出放大器和薄膜电阻在晶圆级经过激光调整，可在整个工作温度范围内保持精度。输出放大器经过内部补偿，并将±10V驱动至2kΩ负载。MX7845具有缓冲锁存器，可与微处理器轻松接口。数据从一个12位宽的数据路径传输到输入寄存器。输入寄存器由标准低电平有效CHIP SELECT（低电平有效CS）和低电平有效WRITE（低电平有效WR）信号控制。对于独立工作，低电平有效CS和低电平有效WR输入接地，使所有锁存器变成透明状态。所有逻辑输入均为电平触发，并与TTL和+5V CMOS逻辑电平兼容。有关MX7845操作的详细描述，请参考MAX501/MAX502数据手册。



应用

  • 自动测试设备
  • 数字衰减器
  • 数字至4mA-20mA转换器
  • 可编程电源
  • 可编程增益放大器
Show More Arrow image
file 查看数据手册 (Rev.0)
Documentation 查看所有文档
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MX7845

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 10/01/1991
英文

MX7845: Complete, 12-Bit Multiplying DAC Data Sheet (Rev.0)

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
中文

MX7845: 完备的12位乘法DAC Data Sheet

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
日文

MX7845: 完全、12ビット乗算型DAC Data Sheet

打开PDF文件

redirect
1.00M
download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 03/29/2012
英文
How Signal Chains and PLCs Impact Our Lives redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MX7845JP+ Plastic Leaded Chip Carrier external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MX7845JP+T Plastic Leaded Chip Carrier external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MX7845JR+ Small-Outline IC, Wide (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MX7845JR+T Small-Outline IC, Wide (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
