概览
优势和特点
- MX7545的改进版本
- 增益精度可达±1 LSB（最大值）
- 快速接口时序
- 所有等级产品均提供12位精度
- MX7545A
- VDD = 5V时TTL/CMOS兼容
- VDD = 15V时CMOS兼容
- MAX7645
- VDD = 15V时TTL/CMOS兼容
- 小尺寸封装
- 改进的ESD保护性能
产品详情

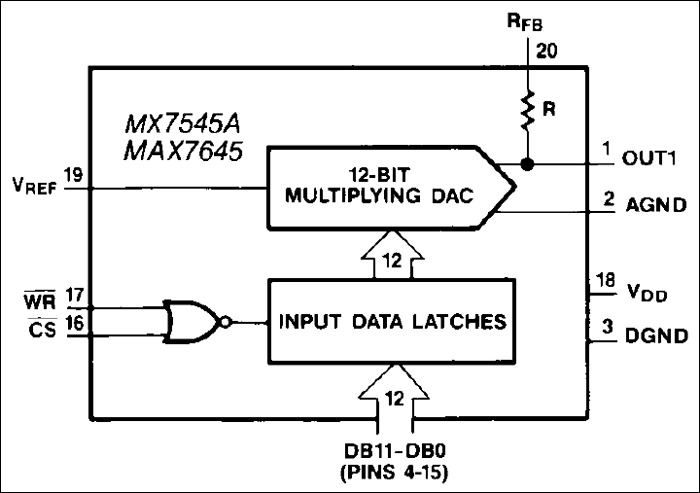

MX7545A和MAX7645是内置数据锁存器的12位CMOS乘法数模转换器(DAC)，是业界标准产品MX7545的改进版本。MX7545A具有100ns最大写入脉冲宽度（MAX7645为150ns），可与各种快速8位和16位微处理器进行接口。当低电平有效CS和低电平有效WR均为低电平时，MX7545A/MAX7645以单个12位宽数据字加载。低电平有效CS和低电平有效WR输入可以与低电平相连，从而使输入数据锁存器变成透明状态并降低这些DAC的无缓冲操作。
MX7545A额定采用+5V和+15V单电源供电。采用+5V电源时，数字输入与TTL和+5V-CMOS兼容，采用+15V电源时，保持高电压CMOS兼容性。采用+15V电源时，MAX7645与TTL和CMOS兼容。Maxim MX7545A和MAX7645使用的低温度系数薄膜电阻经过激光调整，线性度达到±¼ LSB，增益精度优于±1 LSB。数字输入受到改进的静电放电(ESD)损坏保护，可以承受超过6,000V（典型值）的ESD电压。MX7545A和MAX7645均采用20引脚窄体DIP、表面贴装小型和PLCC封装。
应用
- µP控制系统
- 自动测试设备
- 运动控制系统
- 可编程增益放大器
- 可编程电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MX7545AKCWP+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Wide (0.3in) | |
| MX7545AKCWP+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Wide (0.3in) | |
| MX7545AKEWP+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Wide (0.3in) | |
| MX7545AKEWP+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Wide (0.3in) | |
| MX7545AKN+ | 材料声明 | 质量和可靠性 | Plastic Dual-In-Line, Narrow (0.3in) | |
| MX7545ALCWP+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Wide (0.3in) | |
| MX7545ALCWP+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Wide (0.3in) | |
| MX7545ALN+ | 材料声明 | 质量和可靠性 | Plastic Dual-In-Line, Narrow (0.3in) | |
| Wafer Fabrication Data |
