MX7542

CMOS、12位、微处理器兼容DAC

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.1)

PDF

1月 1, 1900 ellipse 中文

MX7542: CMOS、12位、微处理器兼容DAC Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 2.00M
Documentation 查看所有文档
产品模型 7
特性
  • 12位分辨率
  • ±½ LSB增益精度(MX7542G)
  • 增益漂移：5 ppm/°C（最大值）
  • 微处理器兼容
  • 最大功耗：40mW
  • +5V电源供电
更多细节
show more Icon

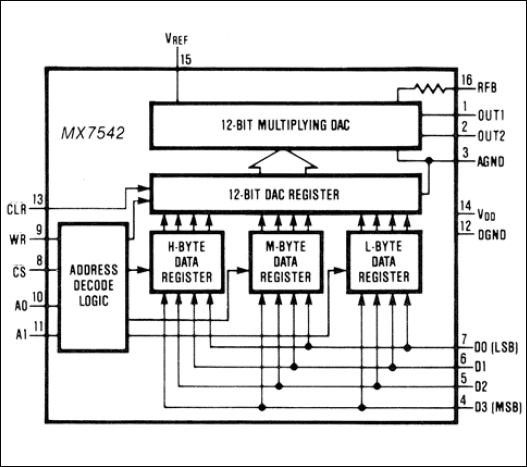

MX7542是一款CMOS 12位数模转换器(DAC)，可直接与8位和4位微处理器进行接口。输入数据作为三个4位字节加载，然后传输到内部12位DAC寄存器。数据加载和传输接口时序与静态RAM写入周期相似。此外还提供一个清零输入，可以将DAC寄存器复位至零。该输入可用于在上电时或在软件校准程序期间初始化器件。MX7542支持低功耗、+5V操作和乘法能力，适用于众多高精度处理器控制的DAC应用。MX7542采用16引脚DIP和小型封装。



应用

  • 自动校准电路
  • 数控滤波器
  • 运动控制系统
  • 便携式测试设备
  • 可编程电源
Show More Arrow image
file 查看数据手册 (Rev.1)
Documentation 查看所有文档
产品模型 7
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MX7542

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

4

PDF Vector

PDF

更新 07/01/1995
英文

MX7542: CMOS, 12-Bit, µP-Compatible DAC Data Sheet (Rev.1)

打开PDF文件

redirect
2.00M
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
中文

MX7542: CMOS、12位、微处理器兼容DAC Data Sheet

打开PDF文件

redirect
2.00M
download

下载 PDF

PDF Vector

PDF

更新 01/01/1900
日文

MX7542: CMOS、12ビット、µPコンパチブルDAC Data Sheet

打开PDF文件

redirect
2.00M
download

下载 PDF

PDF Vector

PDF

更新 10/10/2022
英文

MX7542

打开PDF文件

redirect
24.58K
download

下载 PDF

技术文章

1

PDF Vector

HTML

更新 03/29/2012
英文
How Signal Chains and PLCs Impact Our Lives redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MX7542GKCWE+ Small-Outline IC, Wide (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MX7542GKN+ Plastic Dual-In-Line, Narrow (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MX7542JCWE+ Small-Outline IC, Wide (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MX7542JCWE+T Small-Outline IC, Wide (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MX7542JN+ Plastic Dual-In-Line, Narrow (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MX7542KCWE+ Small-Outline IC, Wide (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MX7542KN+ Plastic Dual-In-Line, Narrow (0.3in) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
