MX7541A
量产CMOS、12位乘法D/A转换器
- 产品模型
- 9
Viewing:
产品详情
- 12位线性度(½ LSB)
- 1 LSB增益精度
- 确保单调性
- 低功耗
- 四象限乘法
- TTL和CMOS兼容
- 引脚替代选择

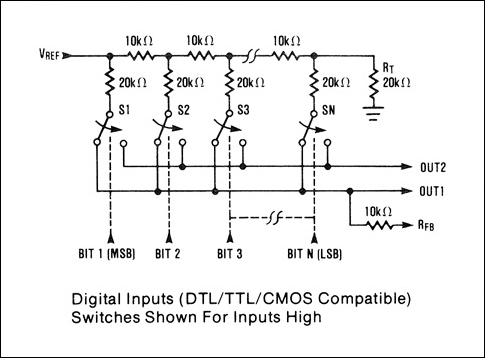

MX7541A是一款高性能CMOS乘法12位数模转换器(DAC)。其支持低功耗操作并具有12位(0.012%)线性度，适用于各种精密数据采集和控制应用。晶圆级激光调整薄膜电阻和温度补偿NMOS开关可确保在整个工作温度范围内实现真正的12位性能。此外，所有数字输入均与CMOS和TTL逻辑电平兼容。Maxim的MX7541A与ADI的AD7541A和AD7541电气和引脚兼容。封装类型包括18引脚标准宽度DIP和小型封装。
应用
- µP控制校准电路
- 自动测试设备
- 数控滤波器
- 机器及运动控制系统
- 可编程增益放大器
- 可编程电源
参考资料
数据手册 3
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MX7541AJCWN+ | 18-SOIC_W-300_MIL | ||
| MX7541AJN+ | 18-PDIP-300_MIL | ||
| MX7541AKCWN+ | 18-SOIC_W-300_MIL | ||
| MX7541AKCWN+T | 18-SOIC_W-300_MIL | ||
| MX7541AKEWN+ | 18-SOIC_W-300_MIL | ||
| MX7541AKEWN+T | 18-SOIC_W-300_MIL | ||
| MX7541AKN+ | 18-PDIP-300_MIL | ||
| MX7541AKP+ | 20-PLCC-N/A | ||
| MX7541AKP+T | 20-PLCC-N/A |
这是最新版本的数据手册
