MX7538

CMOS、微处理器兼容、14位DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.1)

PDF

1月 1, 1900 ellipse 中文

MX7538: CMOS、微处理器兼容、14位DAC Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 3.00M
Documentation 查看所有文档
产品模型 7
特性
  • 在整个温度范围内具有14位单调性
  • 四象限乘法
  • µP兼容型双缓冲输入
  • 低功耗
  • TTL、74HC和5V CMOS兼容
  • 在整个温度范围内具有低输出漏电流
  • 小型24引脚0.3" DIP或宽体SO封装
更多细节
show more Icon

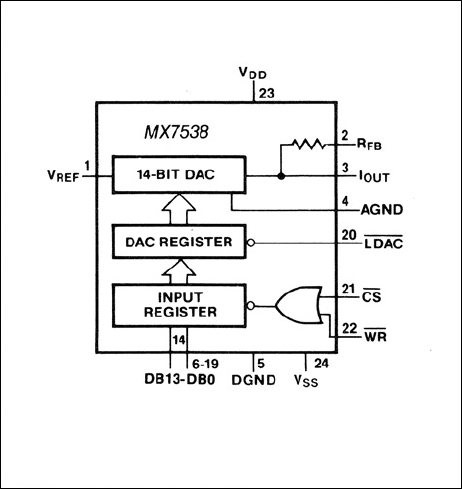

Maxim MX7538是一款高性能单芯片14位乘法数模转换器(DAC)。MX7538通过一个使用标准片选和存储器写入逻辑的14位数据总线来工作。在需要双缓冲的情况下，例如在具有多个DAC的系统中，提供加载DAC (LDAC)信号。如果LDAC信号保持低电平，DAC寄存器将变为透明。MX7538针对单极性应用进行了优化，但也可使用附加外部元件以作为双极性DAC操作。

通过使用晶圆级激光调整薄膜电阻和温度补偿NMOS开关，可以在工作温度范围内保持完整的精度。此外，所有数字输入均与TTL、74HC和5V CMOS逻辑电平兼容。MX7538采用窄体(0.3") 24引脚DIP和宽体SO (0.3")封装。



应用

  • µP控制校准电路
  • 自动测试设备
  • 数字音频合成器
  • 数控滤波器
  • 机器及运动控制系统
  • 可编程增益放大器
  • 可编程电源
