MX7528

CMOS、双通道、缓冲、8位乘法DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 14
特性
  • 两个DAC均具有数据锁存器
  • MX7528:+5V至+15V单电源供电
  • MX7628:+12V至+15V单电源供电,具有TTL/CMOS兼容输入
  • ±½ LSB线性度
  • 微处理器兼容
  • 四象限乘法
  • DAC匹配至1%
更多细节
show more Icon

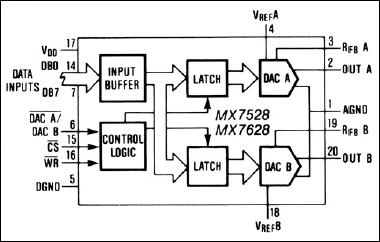

MX7528/MX7628包含两个8位乘法数模转换器(DAC)。单独的片内锁存器保存每个DAC的输入数据,以便与微处理器轻松接口。数据加载操作类似于静态RAM写入周期。仅使用低电平有效CS、低电平有效WR和DAC选择(低电平有效DAC A/DAC B)输入来加载数据。

每个DAC都有一个独立的基准输入和内部反馈电阻,支持完全独立的操作,同时保持出色的DAC间匹配特性。MX7528采用+5至+15V单电源供电,而MX7628采用+12V至+15V供电。MX7528仅在+5V电源下具有TTL兼容输入,MX7628在+12V至+15V电源范围内具有TTL兼容输入。MX7528/MX7628采用20引脚窄体DIP和小型封装。



应用

  • 数字至自整角转换
  • 数字控制式滤波器
  • 磁盘驱动器
  • 运动控制系统
  • 可编程衰减器
  • X-Y图形
