1594: 改进的MX7524 Data Sheet1/1/1900
概览
优势和特点
- 微处理器兼容
- 片内数据锁存器
- 整个温度范围内确保单调性
- 低功耗
- 8、9、10位线性度
- +5V时MX7524 TTL/CMOS兼容
- +12V至+15V时MAX7624 TTL/CMOS兼容
产品详情

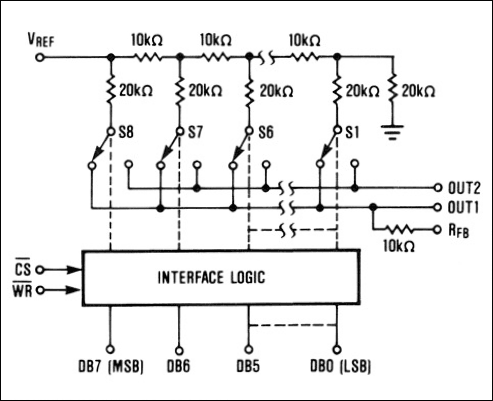

MX7524/MAX7624均为CMOS 8位数模转换器(DAC)，可直接与大多数微处理器进行接口。片内输入锁存器使DAC接口类似于RAM写入周期，其中只需要低电平有效CS和低电平有效WR作为控制输入。线性度高达±1/8 LSB（MX7524L/C/U等级），功耗小于10mW。在整个温度范围内确保单调性。
对于MX7524，使用+5V电源时可以确保+5V TTL和CMOS逻辑兼容性。在+5V至+15V的电源范围内，所有逻辑输入均与高电压CMOS兼容。MAX7624在+12V至+15V的电源范围内具有+5V TTL/CMOS兼容输入。
应用
- 自动测试设备
- 总线结构仪表
- 数字控制系统
- 函数发生器
- µP控制增益
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
MX7524 Reliability Data1/12/2023
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MX7524JCSE+ | 材料声明 | 质量和可靠性 | 16-SOIC_N-150_MIL | |
| MX7524JCSE+T | 材料声明 | 质量和可靠性 | 16-SOIC_N-150_MIL | |
| MX7524JESE+ | 材料声明 | 质量和可靠性 | 16-SOIC_N-150_MIL | |
| MX7524JN+ | 材料声明 | 质量和可靠性 | Plastic Dual-In-Line, Narrow (0.3in) | |
| MX7524KCSE+ | 材料声明 | 质量和可靠性 | 16-SOIC_N-150_MIL | |
| MX7524KN+ | 材料声明 | 质量和可靠性 | Plastic Dual-In-Line, Narrow (0.3in) | |
| MX7524LCSE+ | 材料声明 | 质量和可靠性 | 16-SOIC_N-150_MIL | |
| MX7524SQ/883B | 材料声明 | 质量和可靠性 | Ceramic Dual-In-Line, Narrow (0.3in) | |
| Wafer Fabrication Data | MX7524 Reliability Data |
