1474: CMOS、14和12位乘法DAC Data Sheet1/1/1900
概览
优势和特点
- 10或12位分辨率
- 8、9和10位端点线性度
- 低功耗：20mW
- TTL和CMOS兼容
- 引脚替代选择
产品详情

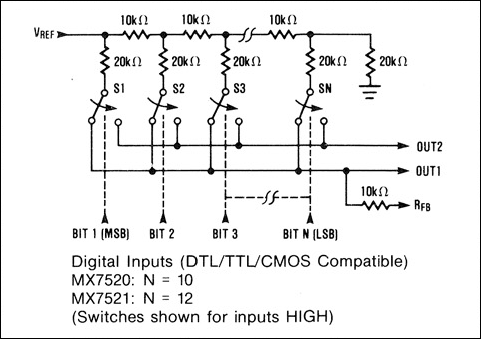

MX7520和MX7521均为低成本CMOS乘法数模转换器(DAC)，分别具有10位和12位分辨率。两款DAC均采用+5V至+15V电源供电，功耗仅为20mW。薄膜电阻提供0.3%（典型值）的不可调整增益误差和10 ppm/°C（典型值）的增益温度系数。所有数字输入均与CMOS和TTL逻辑电平兼容。Maxim的MX7520和MX7521与ADI的AD7520和AD7521电气和引脚兼容。MX7520采用16引脚DIP封装，而MX7521采用18引脚DIP封装。两款器件还采用小型(SO)封装。
应用
- µP控制校准电路
- 自动测试设备
- 数控滤波器
- 机器及运动控制系统
- 可编程增益放大器
- 可编程电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MX7521JN+ | 材料声明 | 质量和可靠性 | 18-PDIP-300_MIL | |
| Wafer Fabrication Data |
