MAX98091

超低功耗立体声、音频解码器

更多 showmore-icon

适用于便携式应用的超低功耗、小封装高性能音频解码器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 102dB动态范围的立体声DAC,用于耳机驱动
  • 4.1mW立体声播放功耗
  • 99dB动态范围的立体声ADC
  • 4.5mW立体声录音功耗
  • 3组立体声单端/差分模拟麦克风输入/线入
  • 2组PDM数字麦克风输入
  • 主时钟频率256×fS到60MHz
  • I²S/LJ/RJ/TDM数字音频接口
  • FlexSound信号处理技术
    • 录音通道具有两路二阶滤波器
    • 回放通道提供7段参数均衡器
    • 回放通道具有自动电平控制
    • 数字滤波和增益/电平控制
  • 低EMI立体声D类扬声放大器
    • 3.2W/通道(RL = 4Ω,VSPKVDD = 5V))
    • 1.8W/通道(RL = 8Ω,VSPKVDD = 5V)
  • DriectDrive立体声H类耳机放大器带有插孔检测与识别
  • 差分接收放大器/立体声线出
  • 全面的喀嗒声抑制电路
  • 模拟输入和输出具有RF抑制功能
  • 可编程麦克风偏置
  • I²C控制接口
  • 56焊球、0.4mm WLP封装
更多细节
show more Icon

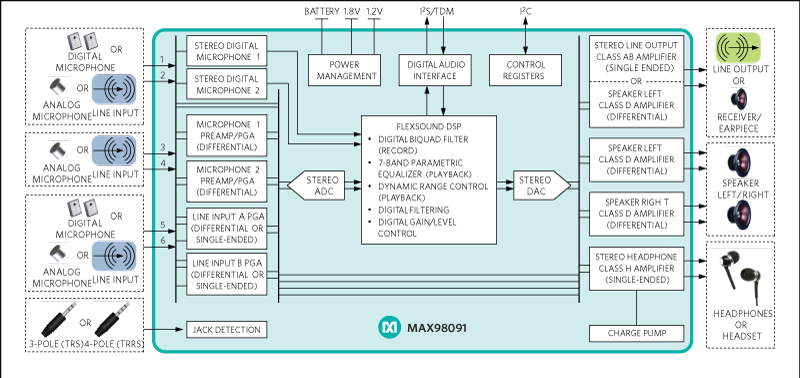

MAX98091是一款高度集成的音频解码器,具有高性能、超低功耗和小封装等特性,是便携式应用的理想选择。

器件具有高度灵活的输入架构,6个输入引脚可以配置为:模拟或数字麦克风输入,差分或单端线入接口,或作为满量程直接差分输入。模拟输入能够切换到录音通道的ADC或直接切入模拟输出混音器。

器件接受256×fS或者10MHz到60MHz的主时钟频率。数字音频接口支持主、从工作模式,采样率:8kHz到96kHz,同时支持I²S、左/右对齐、TDM等PCM格式标准。

录音/回放通道采用具有FlexSound®技术的DSP,提供数字增益和滤波功能,双二阶滤波器(录音)、动态范围控制(回放)、7段参数均衡器(回放)通过优化频率响应改善扬声器性能。

立体声D类扬声放大器提供高效放大能力,并具有低辐射,支持无滤波设计,能够驱动4Ω和8Ω负载。基于DirectDrive®技术的立体声H类耳机放大器提供以地为参考的输出,从而省去了大尺寸隔直流电容。芯片还包含一个差分接收放大器(耳机放大器),可以重新配置成立体声单端线出。

应用

  • 智能电话
  • 平板电脑

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX98091ETM+
  • HTML
  • HTML
MAX98091ETM+T
  • HTML
  • HTML
MAX98091EWN+
  • HTML
  • HTML
MAX98091EWN+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX98091EWN+T

量产

12月 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX98091EWN+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX98091EWN+T

量产

12月 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX98091EWN+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX98091EVKIT#TQFN

MAX98091 (TQFN)评估板

zoom

MAX98091EVKIT#TQFN

MAX98091 (TQFN)评估板

MAX98091 (TQFN)评估板

特性和优点

  • 2.8V至5.5V单电源工作
  • 板载USB至I2C接口
  • 板载USB至I2S转换器
  • 板载S/PDIF收发器
  • 板载时钟源
  • 板载数字麦克风
  • Windows XP、Windows 7、和Windows 8兼容软件
  • 完全装配并经过测试

产品详情

MAX98091评估板(EV kit)为完全装配并经过测试的印刷电路板,演示MAX98091的功能和性能。MAX98091是一款集成音频编解码器,包括听筒放大器、立体声D类放大器、立体声DirectDrive®耳机放大器,以及数字信号处理。

为了方便连接至各种音频源,评估板包括音频器件,将USB和S/PDIF数据转换为I2S数据。评估板也集成MAXQ2000微控制器,支持与具有I2C和SPI功能的板载器件进行I2C和SPI通信。简单、直观的图形用户界面(GUI)提供Windows XP®、Windows 7或Windows 8兼容软件通过Windows® OS与评估板之间的通信。

应用

  • 智能电话
  • 平板电脑

MAX98091EVKIT

MAX98091评估板

zoom

MAX98091EVKIT

MAX98091评估板

MAX98091评估板

特性和优点

  • 2.8V至5.5V单电源工作
  • 板载USB至I2C接口
  • 板载USB至I2S转换器
  • 板载数字麦克风
  • Windows XP、Windows 7、和Windows 8兼容软件
  • 完全装配并经过测试

产品详情

MAX98091评估板(EV kit)为完全装配并经过测试的印刷电路板,演示MAX98091的功能和性能。MAX98091是一款集成音频编解码器,包括听筒放大器、立体声D类放大器、立体声DirectDrive®耳机放大器,以及数字信号处理。

为了方便连接至各种音频源,评估板包括音频器件,将USB和S/PDIF数据转换为I2S数据。评估板也集成MAXQ2000微控制器,支持与具有I2C和SPI功能的板载器件进行I2C和SPI通信。简单、直观的图形用户界面(GUI)提供Windows XP®、Windows 7或Windows 8兼容软件通过Windows® OS与评估板之间的通信。

应用

  • 智能电话
  • 平板电脑
