MAX98090

超低功耗立体声音频编解码器

更多 showmore-icon

一款高性能音频编解码器,具有超低功耗和小占位面积,用于便携式应用

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 102dB DR立体声DAC至HP (8kHz < fS < 96kHz)
  • 3.6mW回放功耗
  • 99dB DR立体声ADC (8kHz < fS < 96kHz)
  • 4.2mW录音功耗
  • 3路立体声单端/差分模拟麦克风/线输入(WLP版本)
  • 立体声PDM数字麦克风输入
  • 支持256 x fS至60MHz主控时钟频率
  • I2S/LJ/RJ/TDM数字音频接口
  • FlexSound技术信号处理
    • 录音通路双二阶滤波
    • 回放通路7波段参数EQ
    • 回放通路自动电平控制
    • 数字滤波和增益/电平控制
  • 立体声低EMI D类扬声器放大器
    • 3.2W/通道(RL = 4Ω,VSPK_VDD = 5V,WLP)
    • 1.8W/通道(RL = 8Ω,VSPK_VDD = 5V,WLP)
  • 立体声DirectDrive H类耳机放大器插孔检测和识别
  • 差分接收放大器/立体声输出
  • 全面的咔嗒/噼噗声抑制电路
  • 具有RF抑制的模拟输入和输出
  • 可编程麦克风偏置
  • I2C控制接口,具有两个地址选项
  • 49焊球、0.4mm WLP和40引脚TQFN封装
更多细节
show more Icon

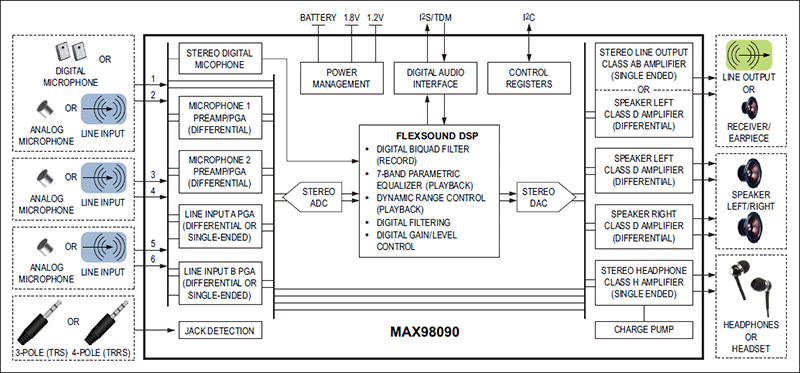

MAX98090是一款全集成式音频编解码器,其高性能、超低功耗和小尺寸使其非常适合便携式应用。

该器件采用高度灵活且具有六个输入引脚(WLP)的输入方案,可配置为模拟或数字麦克风输入、差分或单端线路输入,或满量程直接差分输入。模拟输入可路由至录制路径ADC或直接路由至模拟输出混频器。

该器件接受256 x fS或10MHz至60MHz的主时钟频率。数字音频接口支持主机或从机工作模式,8kHz至96kHz采样速率以及I2S、左/右对齐和TDM等标准PCM格式。

录制/播放路径采用FlexSound®技术DSP。这包括数字增益和滤波、双二阶滤波器(录制)、动态范围控制(播放)和七频段参数均衡器(播放),可通过优化频率响应来提高扬声器性能。

立体声D类扬声器放大器提供有效放大,具有低辐射发射特性,支持无滤波操作并可驱动4Ω和8Ω负载。DirectDrive®立体声H类耳机放大器提供以地为基准的输出,无需大型隔直电容。该器件还具有可重新配置为立体声单端线路输出的差分接收器(耳机)放大器。

产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX98090AETL+
  • HTML
  • HTML
MAX98090AETL+T
  • HTML
  • HTML
MAX98090AEWJ+
  • HTML
  • HTML
MAX98090AEWJ+T
  • HTML
  • HTML
MAX98090BETL+
  • HTML
  • HTML
MAX98090BETL+T
  • HTML
  • HTML
MAX98090BEWJ+
  • HTML
  • HTML
MAX98090BEWJ+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX98090AETL+

量产

MAX98090AETL+T

量产

MAX98090BETL+

量产

MAX98090BETL+T

量产

12月 18, 2020

- 2118

TEST

MAX98090AEWJ+

量产

MAX98090AEWJ+T

量产

MAX98090BEWJ+

量产

MAX98090BEWJ+T

量产

10月 7, 2016

- 1600

ASSEMBLY

MAX98090AEWJ+

量产

MAX98090AEWJ+T

量产

7月 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX98090AEWJ+T

量产

12月 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX98090AEWJ+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX98090AETL+

量产

MAX98090AETL+T

量产

MAX98090BETL+

量产

MAX98090BETL+T

量产

12月 18, 2020

- 2118

arrow down

TEST

MAX98090AEWJ+

量产

MAX98090AEWJ+T

量产

MAX98090BEWJ+

量产

MAX98090BEWJ+T

量产

10月 7, 2016

- 1600

arrow down

ASSEMBLY

MAX98090AEWJ+

量产

MAX98090AEWJ+T

量产

7月 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX98090AEWJ+T

量产

12月 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX98090AEWJ+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

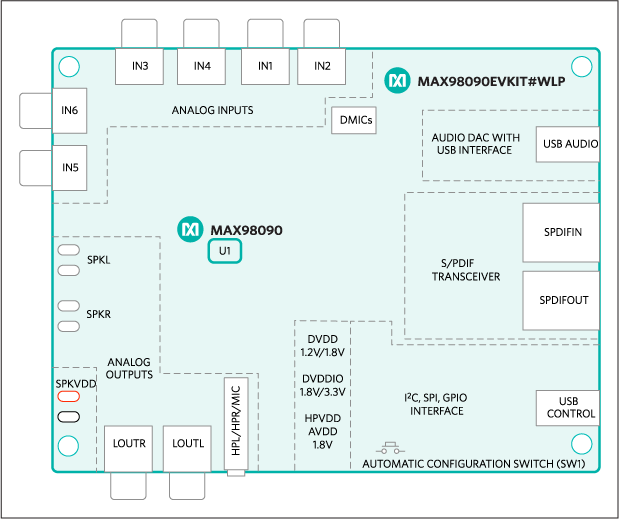

MAX98090_EVKITWLP

MAX98090 WLP 评估板

zoom

MAX98090_EVKITWLP

MAX98090 WLP 评估板

MAX98090 WLP 评估板

特性和优点

  • 2.8V至5.5V单电源供电
  • 经过验证的音频PCB布局
  • 板载USB至I2C接口
  • 板载USB至I2S转换器
  • 板载S/PDIF收发器
  • 板载时钟源
  • 板载数字麦克风
  • Windows XP、Windows 7和Windows 8兼容软件
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX98090 (WLP)评估板(EV kit)为完全安装并经过测试的电路板,用于评估MAX98090 (WLP)音频编解码器。MAX98090是一款集成音频编解码器,包括听筒放大器、立体声D类放大器、立体声DirectDrive®耳机放大器,以及数字信号处理。

为了方便连接至各种音频源,评估板包括音频器件,将USB和S/PDIF数据转换为I2S数据。评估板也集成MAXQ2000微控制器,支持与具有I2C和SPI功能的器件进行I2C和SPI通信。简单、直观的图形用户界面(GUI),提供Windows XP®、Windows 7或Windows 8兼容软件以支持Windows® OS与评估板之间的通信。

观看视频:MAX98090特性介绍

观看视频:MAX98090评估板的使用

应用

  • 智能电话
  • 平板电脑

MAX98090_EVKITTQFN

MAX98090 (TQFN)评估板

zoom

MAX98090_EVKITTQFN

MAX98090 (TQFN)评估板

MAX98090 (TQFN)评估板

特性和优点

  • 完全装配并经过测试
  • 2.8V至5.5V单电源工作
  • 经过验证的音频PCB布局
  • 板载USB至I2C接口
  • 板载USB至I2S转换器
  • 板载S/PDIF收发器
  • 板载时钟源
  • 板载数字麦克风
  • Windows XP、7和8兼容软件

产品详情

MAX98090 (TQFN)评估板(EV kit)为完全装配并经过测试的电路板,用于评估MAX98090 (TQFN)音频编解码器。MAX98090是一款集成音频编解码器,包括听筒放大器、立体声D类放大器、立体声DirectDrive®耳机放大器,以及数字信号处理。

为了方便连接至各种音频源,评估板包括音频器件,将USB和S/PDIF数据转换为I2S数据。评估板也集成MAXQ2000微控制器,支持与具有I2C和SPI功能的板载器件进行I2C和SPI通信。简单、直观的图形用户界面(GUI)提供Windows XP®、Windows 7或Windows 8兼容软件以支持Windows® OS与评估板之间的通信。

也提供支持WLP封装的评估板:MAX98090EVKIT#WLP

观看视频:MAX98090特性介绍。

观看视频:MAX98090评估板的安装

应用

  • 智能电话
  • 平板电脑
reference details image

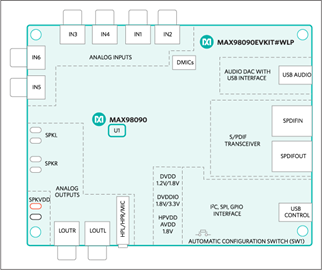

MAX98090EVKIT#WLP

MAX98090 WLP 评估板

zoom

MAX98090EVKIT#WLP

MAX98090 WLP 评估板

MAX98090 WLP 评估板

特性和优点

  • 2.8V至5.5V单电源供电
  • 经过验证的音频PCB布局
  • 板载USB至I2C接口
  • 板载USB至I2S转换器
  • 板载S/PDIF收发器
  • 板载时钟源
  • 板载数字麦克风
  • Windows XP、Windows 7和Windows 8兼容软件
  • 经过验证的PCB布局
  • 完全装配并经过测试

产品详情

MAX98090 (WLP)评估板(EV kit)为完全安装并经过测试的电路板,用于评估MAX98090 (WLP)音频编解码器。MAX98090是一款集成音频编解码器,包括听筒放大器、立体声D类放大器、立体声DirectDrive®耳机放大器,以及数字信号处理。

为了方便连接至各种音频源,评估板包括音频器件,将USB和S/PDIF数据转换为I2S数据。评估板也集成MAXQ2000微控制器,支持与具有I2C和SPI功能的器件进行I2C和SPI通信。简单、直观的图形用户界面(GUI),提供Windows XP®、Windows 7或Windows 8兼容软件以支持Windows® OS与评估板之间的通信。

观看视频:MAX98090特性介绍

观看视频:MAX98090评估板的使用

应用

  • 智能电话
  • 平板电脑
